5-ти осевой обрабатывающий центр QUADRO. Модель TEOS ECO
5-ти осевой обрабатывающий центр QUADRO. Модель TEOS ECO
Москва

5-ти осевой обрабатывающий центр QUADRO. Модель TEOS ECO

5-ти осевой обрабатывающий центр QUADRO. Модель TEOS ECO
Характеристики

Диапазон перемещения осей мм X - 3050, Y - 2200, Z - 1000

Шпиндель кВт 2 x 7,5

Частота вращения об/мин 18 000

Смена инструмента: ручная

Тип рабочего стола вакуумные траверсы с пневмоподготовкой и отверстиями для механического крепления

Загрузка материала ручная

Стойка управления WEIHONG

Вес кг 5500

Задать вопрос менеджеру 8 (800) 505 89 91
8 208 153 ₽
7 589 600 ₽

Получаемые изделия


Конструктивные особенности

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
3D визуализация и модуль проверки управляющих программ на возможное столкновение.

В комплекте со станком на выбор поставляется постпроцессор к одной из самых современных CAM систем: AlphaCAM, SolidCAM, PowerMill, а так же 3D модель станка. Каждая из указанных программ имеет мощный инструмент для проверки созданных управляющих программ на столкновение.

Благодаря детально прорисованной 3D модели станка и визуализации в CAM системе, можно заранее просмотреть траектории движения станка, подходы / отходы инструмента и скорректировать их в случае необходимости.
СТАНИНА
СТАНИНА
Станина представляет собой сварную конструкцию из конструктивной высокопрочной листовой стали с распределенными внутри ребрами жесткости, обеспечивающая стабильную и точную работу обрабатывающего центра на максимальных скоростях перемещения при силовом фрезеровании.

Станина и другие конструкции станка проходят термическую обработку. Это необходимо для обеспечения высокой твердости и прочности стали, а так же обеспечивает достаточную степень жесткости конструкций станка и хорошую устойчивость к статическим и динамическим нагрузкам.

Структурная прочность рамы проанализирована и рассчитана Методом Конечных Элементов (МКЭ, FEM - Finite element method), что гарантирует геометрическую точность оборудования при любых нагрузках и отсутствие провисания портала даже при использовании массивного инструмента.

Все посадочные и крепежные места обрабатывается на 5-ти осевом высокоточном металлообрабатывающем центре за одну установку. Это позволяет достигать заданных параметров точности станины и последующих перемещений по осям.
ТРАВЕРСЫ
ТРАВЕРСЫ

Обрабатывающие центры TEOS в базовой комплектации оснащаются двумя независимыми подвижными столами с программным управлением для работы в полноценном маятниковом режиме или синхронизированы и работать в режиме «Тандем» для обработки крупногабаритных деталей. Вакуумные траверсы позволяют очень просто и эффективно фиксировать практически любые заготовки.

К траверсам подведен вакуум и вся их поверхность является вакуумной подушкой с возможностью локализации отдельных вакуумных зон путем прокладки уплотнительного шнура в специально отфрезерованные каналы - это позволяет легко и быстро фиксировать заготовки к поверхности траверсы без дополнительных шаблонов.

Преимущества работы на траверсах:

  • Обработка деталей с 5-ти сторон;
  • Обрабатывать концы коротких деталей без поднятия деталей вверх во избежание столкновений.

Для этого регулируется межцентровое расстояние, которое меньше, чем длина детали:

  • Снизить количество шаблонов;
  • Снизить время перенастройки;
  • Возможность быстрой установки дополнительной оснастки в виде, пневмоупоров, пневмозажимов, вакуумных подушек разной конфигурации.

На каждом столе предусмотрен цифровой индикатор вакуумного разряжения (1) и система быстросъемных разъемов (2) для подвода сжатого воздуха к пневматической оснастке. Эта удобная система существенно упрощает рабочий процесс при смене оснастки и предотвращает аварийные ситуации связанные со срывом изделия в процессе обработки, при недостаточном разрежении вакуума.

СЕРВОСИСТЕМА WEIHONG
СЕРВОСИСТЕМА WEIHONG

Сервопривод WEIHONG использует передовые алгоритмы управления и может осуществлять цифровое управление крутящим моментом и скоростью вращения. Он отличается превосходной точностью позиционирования и плавностью на низких скоростях, распознавание инерции и автоматическая настройка усиления.

РУЧНОЙ ПУЛЬТ УПРАВЛЕНИЯ
РУЧНОЙ ПУЛЬТ УПРАВЛЕНИЯ

Для отладки новых и сложных программ, используется ручной пульт управления, который может контролировать перемещение осей и регулировать скорость обработки через потенциометр.

ВАКУУМНЫЙ НАСОС
ВАКУУМНЫЙ НАСОС

Предназначен для надежного вакуумного крепления заготовок. В базовой комплектации установлено 2 насоса производительностью 160 м3/час (5,5 кВт). Опционально возможно увеличение производительности насосов.

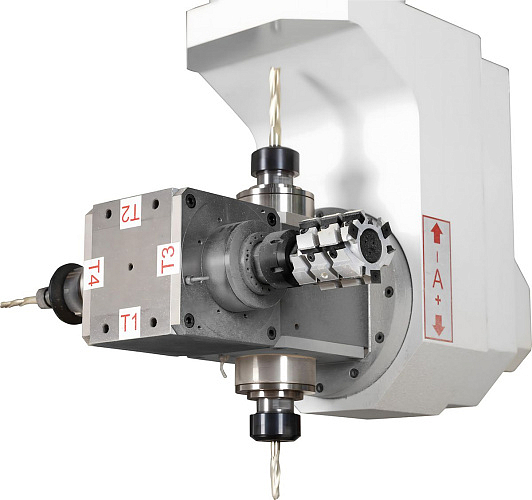

ФРЕЗЕРНАЯ ГОЛОВА (МОД. 2 + 2)
ФРЕЗЕРНАЯ ГОЛОВА (МОД. 2 + 2)

Два шпинделяс выходом на две стороны, имеют цанговые зажимы ER40 и максимальную частоту вращения ротора 18 000 об/мин. Мощность каждого шпинделя 7,5 кВт. Данная конфигурация позволяет одновременно использовать 4 инструмента и производить его смену между операциями за 1 - 2 секунды для максимальной производительности. Экономия времени на смену инструмента особенно важна при изготовлении изделий с коротким циклом обработки.

ДАТЧИК АВТОКАЛИБРОВКИ ИНСТРУМЕНТА
ДАТЧИК АВТОКАЛИБРОВКИ ИНСТРУМЕНТА

Уже в базовой комплектации обрабатывающие центра TEOS оснащаются автоматическим датчиком калибровки инструмента. Замер длины инструмента осуществляется путем его приближения и касания контактного элемента датчика, после чего полученные данные (длина) автоматически заносятся в таблицу компенсаций системы ЧПУ.

Процессы определения длины инструмента, в том числе дисковой пилы, выполняются в автоматическом режиме без какого-либо вмешательства со стороны операторов, что позволяет уйти от брака продукции связанной с ошибкой измерения длины стандартными ручными приборами, такими как штангенциркуль, глубиномер или столярная линейка.

ЭЛЕКТРОАВТОМАТИКА
ЭЛЕКТРОАВТОМАТИКА

Электрошкаф и вся проводка, а так же их маркировка, выполнены по европейским стандартам. Применяются только качественные электрокомпоненты от французского производителя Schneider Electric.

Во время работы электрокомпоненты выделяют большое количества тепла, особенно в закрытом пространстве, которым является электрический шкаф. Для обеспечения надежной и бесперебойной работы электроавтоматики, в базовой комплектации электрошкаф оснащен промышленным кондиционером. Данная система помогает избежать ошибок системы ЧПУ связанных с перегревом, а так же избежать попадания запылённого воздуха из цеха.

Для удобства работы и последующего обслуживания, соединения электрошкафа непосредственно с органами станка, выполнены на базе промышленных быстроподключаемых разъемов, что очень удобно при обслуживании и исключает возможность неправильного подключения электрокомпонентов.

СИСТЕМА ЧПУ WEIHONG
СИСТЕМА ЧПУ WEIHONG

Обрабатывающие центры TEOS ECO, оснащаются полностью цифровой системой числового программного управления (ЧПУ). Это одна из самых доступных и надежных систем управления. Она успешно эксплуатируется, в том числе и на пяти осевом оборудовании ведущих европейских производителей. Широкие возможности и понятный графический интерфейс системы ЧПУ на русском языке, обеспечивают высокую производительность и легкость в управлении.

СТОЙКА ОПЕРАТОРА
СТОЙКА ОПЕРАТОРА

Компактная, выносная и удобная стойка запуска цикла обработки столов, и обдувочные пистолеты.

ПРОФИЛЬНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ AIRTAC (КИТАЙ)
ПРОФИЛЬНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ AIRTAC (КИТАЙ)

Профильные линейные направляющие специально разработанные для станкостроения, обеспечивают безукоризненную плавность хода и высокие характеристики по грузоподъемности. Четырех точечный контакт каретки и рельса, достигается четыремя рядами шариков, благодаря чему обеспечивается жесткость конструкции и способность воспринимать нагрузки во всех направлениях.

ABBA LINEAR TECH (ТАЙВАНЬ)
ABBA LINEAR TECH (ТАЙВАНЬ)

Перемещения по осям «Y, Z» обеспечиваются шариковинтовыми парами с предварительным натягом. Высокий базовый класс точности ШВП позволяет достигать максимальных скоростей перемещения до 80 м/мин. Компания ABBA Linear Tech Co.,LTD создана в 1999 г и является первым производителем систем линейного перемещения на Тайване. Миссия компании ABBA Linear Tech состоит в сочетании лучшего качества, долговечности эксплуатации и достижения статуса производителя линейной техники высочайшего класса

NABTESCO (ЯПОНИЯ)
NABTESCO (ЯПОНИЯ)

Точность непрерывной пятиосевой обработки обеспечивается двумя безлюфтовыми циклоидальными редукторами от мирового лидера в этой области. Применяемые редуктора, имеют увеличенные шариковые радиально-упорные подшипники, обеспечивая увеличенные радиальные и осевые нагрузки на выходной вал редуктора, а так же они обладают высокой жесткостью при крутящем моменте, что обеспечивает исключительную точность повторения и траектории даже при силовых режимах резания.

Согласно информации с официального сайта, Nabtesco занимает первое место мировой доли рынка безлюфтовых циклоидальных редукторов. Произведено более 7 000 000 редукторов серии «RV».

Дополнительная комплектация

РАБОЧИЕ СТОЛЫ, МОДИФИКАЦИЯ «FLAT»

Доступна возможность установки плоских рабочих столов с вакуумной подготовкой и резьбовыми отверстиями для механического крепления изделий.

Teos:

Площадь стола: 1 160 х 1 160мм;

Площадь двух столов: 1 160 х 2 300 мм.

СПЕЦИАЛЬНЫЙ ПАТРОН ДЛЯ ОДНОВРЕМЕННОЙ ФИКСАЦИИ ДИСКОВОЙ ПИЛЫ И КОЛЬЦЕВОГО ИНСТРУМЕНТА

Оснащены вакуумной подготовкой, двумя вакуумными насосами и боковыми пневмозажимами. Позволяют очень просто и эффективно фиксировать практически любые заготовки. Два рабочих стола позволят работать в маятниковым режиме или одновременно на двух столах при габаритных изделиях.

БОКОВЫЕ ПНЕВМАТИЧЕСКИЕ ЗАЖИМЫ

Надежно фиксируют узкие заготовки, площади поверхности которых недостаточно для удержания вакуумом. Так же их можно использовать без вакуума, что позволит экономить на электроэнергии и снизить уровень шума в цехе.

УПОРЫ ПНЕВМАТИЧЕСКИЕ ФРОНТАЛЬНЫЕ И БОКОВЫЕ

Позволяют безошибочно базировать заготовки без шаблонов и сократить брак, связанный с их неправильной установкой.

ВАКУУМНЫЕ ПОДУШКИ

Для специальных обработок преимущественно плитных материалов.


Характеристики

Модель
Толщина заготовки мм
Количество рабочих столов шт.
Тип рабочих столов
Зона обработки на одном столе мм
Зона обработки на двух столах мм
Диапазон перемещения ось X мм
Диапазон перемещения ось Y₁, Y₂ мм
Диапазон перемещения ось Z мм
Диапазон перемещения ось A °
Диапазон перемещения ось C °
Скорость движения ось X м/мин
Скорость движения ось Y₁, Y₂ м/мин
Скорость движения ось Z м/мин
Скорость движения ось A об/мин
Скорость движения ось C об/мин
Кол-во шпинделей шт.
Мощность каждого шпинделя кВт
Скорость шпинделя об/мин
Общая мощность кВт
Максимальные размеры обработки мм
Габаритные размеры (Д х Ш х В) мм
Вес кг
TEOS ECO
618 / 745
2
вакуумные траверсы с пневмоподготовкой и отверстиями для механического крепления
1130 x 1130
1130 x 2300
3050
2200
1000
Не ограничен
800 (±400)
40
40
30
22,5
22,5
2
7,5
до 18 000
15
2700 x 2200
3900 х 4532 х 3670
5500
Сервис
48ч
Качество и оперативность
Выезд на объект в течение 48 часов после обращения.
Умеренные цены
Одни из самых доступных цен на рынке
Pro
Высококвалифицированные специалисты
Штат фирмы укомплектован специалистами высочайшего уровня, способными не только устранить неполадку, но и проконсультировать по эксплуатационным качествам оборудования и дать рекомендации по его использованию.
