Высокопроизводительная автоматическая линия сращивания по длине для горизонтального минишипа QUADRO F-120 SPEED
Высокопроизводительная автоматическая линия сращивания по длине для горизонтального минишипа QUADRO F-120 SPEED
Москва

Высокопроизводительная автоматическая линия сращивания по длине для горизонтального минишипа QUADRO F-120 SPEED

Высокопроизводительная автоматическая линия сращивания по длине для горизонтального минишипа QUADRO F-120 SPEED
Характеристики

Длина сращённой заготовки мм 3000 - 6200

Толщина заготовки мм 15 - 60

Ширина заготовки мм до 200

Суммарная мощность кВт 131

Задать вопрос менеджеру 8 (800) 505 89 91
Цена по запросу
Применяется для сращивания короткомерных и длинномерных брусков и ламелей длиной от 150 мм до 800 мм на зубчатое клеевое соединение с торцовкой готовых заготовок в заданный размер.

Максимальный размер сращенной заготовки – 6200 мм. Линия сращивания позволяет формировать горизонтальные зубчатые клеевые соединения и формировать заплечики по необходимости, применяемые при производстве клееного мебельного щита.

Автоматическая линия сращивания QUADRO F-120 SPEED применяется на предприятиях по производству клееного мебельного щита, клееного строительного бруса, клееного оконного бруса, дверей, детских кроваток, двутавровой балки, погонажных изделий: сращивание вагонки, имитации бруса, наличников, поручней, доски пола и других изделий, где необходимо получить сращённую заготовку заданного размера.





A - СИСТЕМА ПОДАЧИ B - УСТРОЙСТВО АВТОПОДАЧИ C1 - СИСТЕМА ПОДАЧИ
Длина заготовки: L = 150 - 800 мм
Толщина заготовки: T = 15 – 60 мм
Ширина заготовки: до 200 мм
Мощность: 2,2 кВт
Серводвигатель: 1 кВт
Мощность двигателя щетки: 1,5 кВт
Длина заготовки: L = 150 - 800 мм
Толщина заготовки: T = 15 – 60 мм
Ширина заготовки: до 200 мм
Мощность сервопривода подачи: 15 кВт
Рабочая скорость подачи: 120 шт./мин
Двигатель обратной подачи: 1,5 кВт
Двигатель подъем/опускание прижима: 2,2 кВт
C2 - ШИПОРЕЗНЫЙ СТАНОК (ПРАВЫЙ) C3 - ШИПОРЕЗНЫЙ СТАНОК (ЛЕВЫЙ) КЛЕЕНАНОСЯЩЕЕ УСТРОЙСТВО
Длина заготовки: L = 150 - 800 мм
Толщина заготовки: T = 15 - 60 мм
Ширина заготовки: до 200 мм
Мощность фрезерного шпинделя: 15 кВт
Посадочный диаметр шпинделя: 50 (70) мм
Наружный диаметр фрез: 250 мм (фрезы не включены)
Частота вращения шпинделя: 4600 об/мин
Мощность основной пилы: 11 кВт
Размер основной пилы: 305 мм x 80 т x 5 мм (включен пильный диск)
290 мм x 40 т x 5 мм (включен пильный диск)
Частота вращения основной пилы: 4300 об/мин/мин
Мощность подрезной пилы: 2,2 кВт
Размер подрезной пилы: 180 мм x 50 т x 5 мм (включен пильный диск)
Частота вращения подрезной пилы: 4200 об/мин
Длина заготовки: L = 150 - 800 мм
Толщина заготовки: T = 15 - 60 мм
Ширина заготовки: до 200 мм
Мощность фрезерного шпинделя: 15 кВт
Посадочный диаметр шпинделя: 50 (70) мм
Наружный диаметр фрез: 250 мм (фрезы не включены)
Частота вращения шпинделя: 4600 об/мин
Мощность основной пилы: 11 кВт
Размер основной пилы: 305 мм x 80 т x 5 мм (включен пильный диск)
290 мм x 40 т x 5 мм (включен пильный диск)
Частота вращения основной пилы: 4300 об/мин/мин
Мощность подрезной пилы: 2,2 кВт
Размер подрезной пилы: 180 мм x 50 т x 5 мм (включен пильный диск)
Частота вращения подрезной пилы: 4200 об/мин
Клеевой ролик (работает как с одним компонентом, так и с двумя компонентами) H=60 мм. Шаг 3,8 мм. L = 8 мм (может быть изменен по тех. заданию заказчика)
K - ВЫХОДНАЯ ПОДАЧА G - ПОДПРЕССОВКА - HSC-65 H - ПРЕСС ДЛЯ СРАЩИВАНИЯ
Длина заготовки: L = 150 - 800 мм
Толщина заготовки: T = 15 - 60 мм
Ширина заготовки: до 200мм
Скорость подачи: 70 м/мин
Мощность: 2,2 кВт
Вакуумное всасывающее устройство: 3,7 кВт
Двигатель боковой передачи: 0,4 кВт
Длина заготовки: L = 150 - 800 мм
Толщина заготовки: T = 15 - 60 мм
Ширина заготовки: до 200 мм
Мощность цепного привода подачи: 2,2 кВт * 2 шт.
Подающий инвертор: 5,5 кВт
Тип цепи: двухрядная плоская цепь
Скорость подачи: 10 - 90 м/мин
Длина заготовки: L = 6200 мм
Толщина заготовки: T = 15 - 60 мм
Ширина заготовки: до 200 мм
Мощность верхнего и нижнего конвейерных колес: 1,5 кВт * 4 шт.
Подающий инвертор: 3,7 кВт * 2 шт.
Скорость подачи: 10 - 70 м/мин
Мощность отрезной пилы: 3,75 кВт
Размер пильного диска: 355 мм x 120 т x 25,4 мм
Частота вращения отрезной пилы: 2850 об/мин
Мощность гидромотора: 3,7 кВт (высокоскоростной масляный бак)
Производительность: 1 - 8 шт./мин

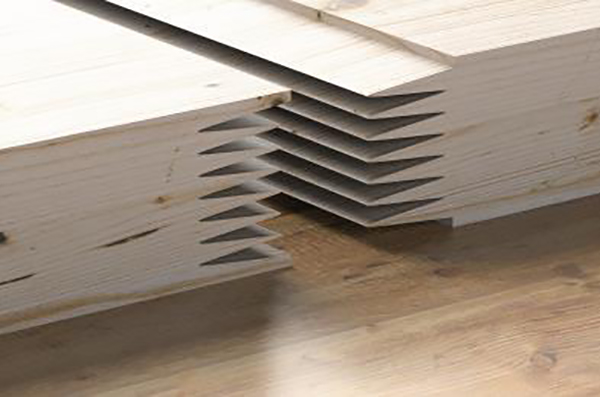

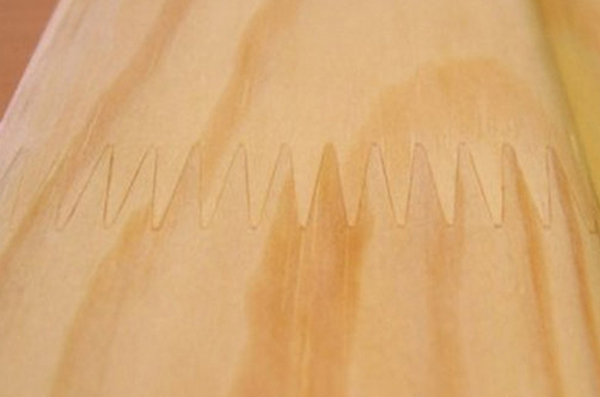

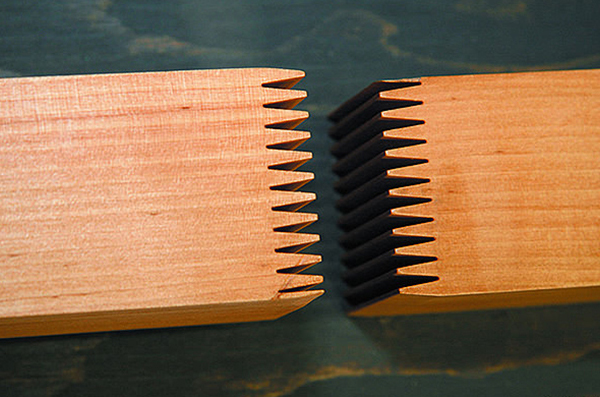

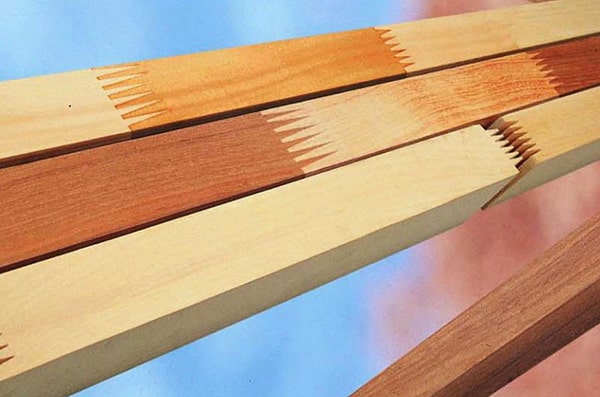

Получаемые изделия


Наши преимущества

  • Высокая производительность по горизонтальному минишипу, соответствующая требованиям современных деревообрабатывающих производств 120 штук в минуту (зависит от сечения, породы древесины и количества заготовок на входе)
  • Линия обслуживается 3-мя операторами
  • Высокий уровень автоматизации

Характеристики

Модель
Максимальная длина сращённой заготовки мм
Толщина заготовки мм
Общая установленная мощность кВт
Давление в пневмосистеме бар
Ширина заготовки мм
Производительность аспирации для удаления стружки м/с
Габаритные размеры (Д х Ш х В) мм
F-120 SPEED
3000 - 6200
15 - 60
131
6 - 8
до 200
30
14 188 х 16 800 х 1700
