Автоматическая линия сращивания QUADRO. Модель AUTOJOINT 150
Автоматическая линия сращивания QUADRO. Модель AUTOJOINT 150
Москва

Автоматическая линия сращивания QUADRO. Модель AUTOJOINT 150

Автоматическая линия сращивания QUADRO. Модель AUTOJOINT 150
Характеристики

Макс. длина плети мм 6040

Макс. ширина плети мм 150 / 160 / 200 / 250

Макс. производительность м/мин 32

Задать вопрос менеджеру 8 (800) 505 89 91
Цена по запросу

Назначение

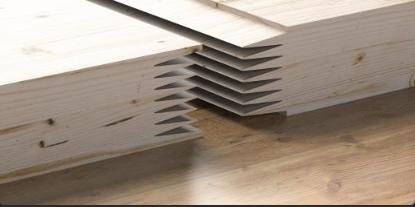

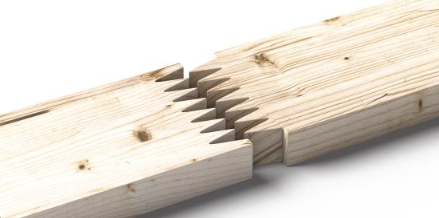

Применяется для сращивания короткомерных брусков и ламелей длиной от 150 мм до 850 мм на зубчатое клеевое соединение с торцовкой готовых заготовок в заданный размер. Максимальный размер срощенной заготовки – 6040 мм. Линия сращивания позволяет формировать различные зубчатые клеевые соединения в зависимости от расположения шипов по отношению к пласти склеиваемых заготовок и формировать заплечики по необходимости.


Область применения

Применяется на предприятиях по производству клееного мебельного щита, клееного строительного бруса, клееного оконного бруса, дверей, детских кроваток, двутавровой балки, погонажных изделий: сращивание вагонки, имитации бруса, наличников, поручней, доски пола и других изделий, где необходимо получить срощенную заготовку заданного размера.

Получаемые изделия

Конструктивные особенности

АВТОМАТИЧЕСКАЯ ШИПОРЕЗНАЯ ГРУППА
АВТОМАТИЧЕСКАЯ ШИПОРЕЗНАЯ ГРУППА
Линия сращивания оснащена высокоскоростной автоматической шипорезной группой с шириной каретки 590 мм. По желанию заказчика линию можно оснастить шипорезной группой с серводвигателями. В зависимости от этого и параметров заготовок на линии можно достигать производительности от 4 до 5 циклов в минуту.
УВЕЛИЧЕННАЯ СКОРОСТЬ ПЕРЕМЕЩЕНИЯ КАРЕТОК
УВЕЛИЧЕННАЯ СКОРОСТЬ ПЕРЕМЕЩЕНИЯ КАРЕТОК
Перемещение каретки электромеханическое по зубчатой рейке Подача осуществляется с помощью элетродвигателя, по системе зубчатая рейка с шестерней, что позволяет увеличить скорость обработки пакета заготовок и исключает перекос стола.
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ
За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения каретки. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
ДОПОЛНИТЕЛЬНЫЙ ПРИВОДНОЙ КОНВЕЙЕР
ДОПОЛНИТЕЛЬНЫЙ ПРИВОДНОЙ КОНВЕЙЕР
Обеспечивает непрерывную работу шипорезных станков.
АВТОМАТИЧЕСКИЙ НАСОС
АВТОМАТИЧЕСКИЙ НАСОС
Автоматическая смазка узлов шипорезной группы.
ОСНОВНЫЕ И ПОДРЕЗНЫЕ ПИЛЫ
ОСНОВНЫЕ И ПОДРЕЗНЫЕ ПИЛЫ
Позволяют формировать заплечики на заготовках, необходимые при дальнейшем их использовании в производстве мебельного клееного щита. Имеют независимые электродвигатели.
СИСТЕМА ПЕРЕДАЧИ ЗАГОТОВОК В ПРЕСС
СИСТЕМА ПЕРЕДАЧИ ЗАГОТОВОК В ПРЕСС
Состоит из конвейера и ленточного транспортера с системой опрокидывания заготовок на пласть. Благодаря такой системе происходит беспрерывная работа и достигается максимальная производительность линии сращивания.
ЦЕПНОЙ КОНВЕЙЕР
ЦЕПНОЙ КОНВЕЙЕР
Оснащен мощной цепью для предварительного наживления и прессования заготовок перед прессом.
ПОДПРЕССОВОЧНЫЙ УЗЕЛ
ПОДПРЕССОВОЧНЫЙ УЗЕЛ
Приводные скоростные подающие вальцы большого диаметра сверху и снизу заготовки.

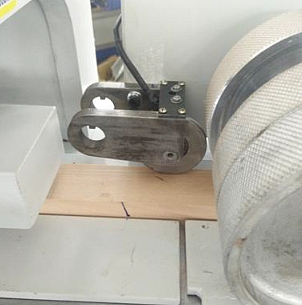

СЧЕТЧИК ГОТОВОЙ ПРОДУКЦИИ
СЧЕТЧИК ГОТОВОЙ ПРОДУКЦИИ
Позволяет контролировать производительность линии сращивания
ДВУХКАНАЛЬНЫЙ ПРЕСС
ДВУХКАНАЛЬНЫЙ ПРЕСС
На первой позиции рабочего стола осуществляется набор заготовки до жесткого упора с конечным выключателем. После торцовки в заданный размер заготовка передается на вторую позицию прессования, освобождая первую позицию для дальнейшего набора заготовок во время цикла прессования. Обеспечивается значительное сокращение общего цикла обработки и высокая производительность.

Наши преимущества

  • Высокая производительность, соответствующая требованиям современных деревообрабатывающих производств до 2-5 циклов в минуту (зависит от сечения, породы древесины и количества заготовок на входе)
  • Линия обслуживается одним оператором
  • Высокий уровень автоматизации

Характеристики

Модель
Максимальная длина сращённой заготовки мм
Максимальная ширина заготовки (высота пакета) мм
Минимальная толщина заготовки (высота пакета) мм
Минимальная ширина заготовки (в прессе) мм
Максимальная толщина заготовки (в прессе) мм
Ширина рабочего стола шипорезных станков (ширина пакета) мм
Максимальное усилие при прессовании кг
Минимальная длина ламели до прессования мм
Максимальная длина ламели до прессования мм
Посадочный диаметр шипорезных шпинделей мм
Частота вращения шипорезных шпинделей об/мин
Посадочный диаметр торцовочных и подрезных валов мм
Частота вращения торцовочных и подрезных валов мм
Шипорезные шпиндели шт. x кВт
Торцовочные шпиндели шт. х кВт
Подрезные шпиндели шт. х кВт
Подающие столы и конвейеры шипорезной группы шт. х кВт
Конвейер пресса кВт
Ленточный конвейер кВт
Роликовый конвейер кВт
Цепной конвейер кВт
Гидромотор пресса кВт
Торцовочный шпиндель пресса кВт
Суммарная мощность кВт
Габаритные размеры (Д х Ш х В) мм
Вес кг
AUTOJOINT 150
6040
150 (160, 200, 250)
20
80
20
590 (450)
7500
150
850
50
5600
30
2840
2 x 15
2 x 4
3 x 0,75
4 x 0,75
2,2
1,5
2,25
3,75
3,75
4
60,7
18 900 x 6000 x 1800
11 000
