Автоматическая линия сращивания QUADRO. Модель INFINITY 150 AUTO
Автоматическая линия сращивания QUADRO. Модель INFINITY 150 AUTO
Москва

Автоматическая линия сращивания QUADRO. Модель INFINITY 150 AUTO

Автоматическая линия сращивания QUADRO. Модель INFINITY 150 AUTO
Характеристики

Макс. длина плети не ограничена

Макс. ширина плети мм 150

Макс. производительность м/мин 30

Задать вопрос менеджеру 8 (800) 505 89 91
Цена по запросу
Назначение

Полуавтоматическая линия сращивания древесины по длине модель INFINITY 150 AUTO применяется для сращивания короткомерных брусков и ламелей длиной от 150 мм до 850 мм на зубчатое клеевое соединение с торцовкой готовых заготовок в заданный размер. Максимальный размер срощенной заготовки – не ограничен. Линия сращивания позволяет формировать различные зубчатые клеевые соединения в зависимости от расположения шипов по отношению к пласти склеиваемых заготовок и формировать заплечики по необходимости


Область применения

Полуавтоматическая линия сращивания INFINITY 150 AUTO применяется на предприятиях по производству клееного мебельного щита, клееного строительного бруса, клееного оконного бруса, дверей, детских кроваток, двутавровой балки, погонажных изделий: сращивание вагонки, имитации бруса, наличников, поручней, доски пола и других изделий, где необходимо получить сращённую заготовку заданного размера.

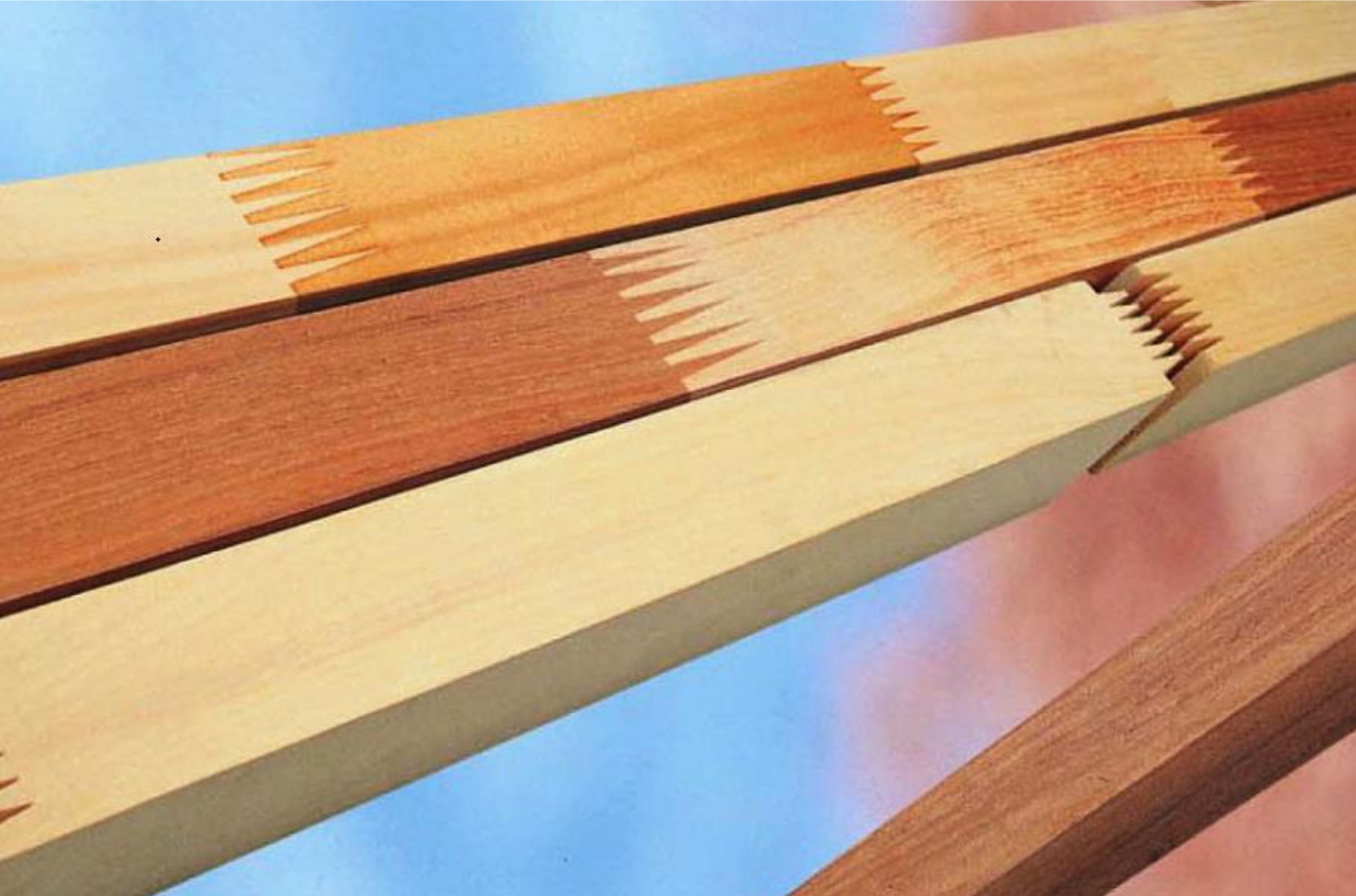

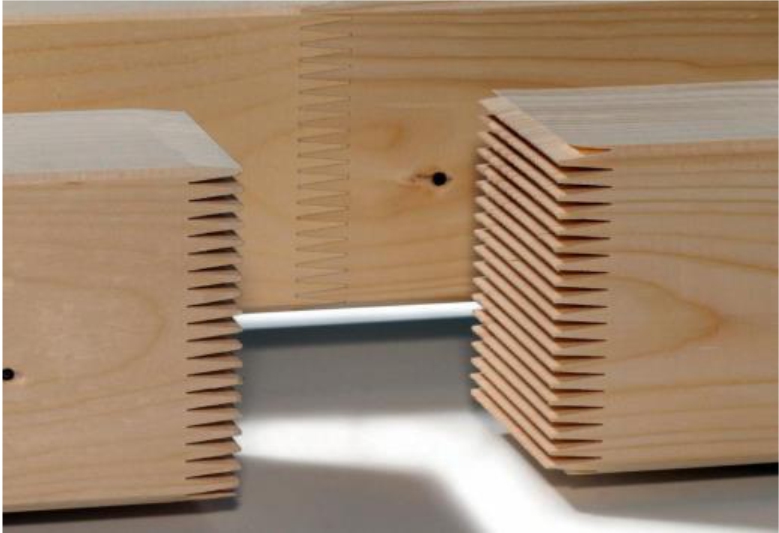

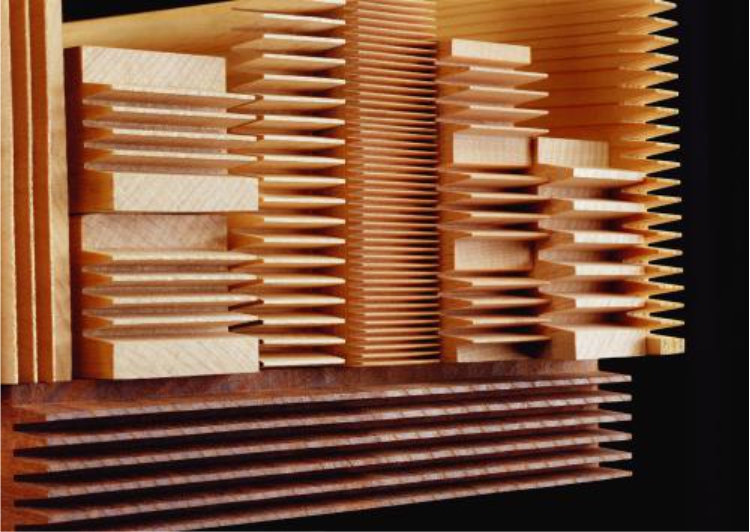

Получаемые изделия

Конструктивные особенности

АВТОМАТИЧЕСКАЯ ШИПОРЕЗНАЯ ГРУППА
АВТОМАТИЧЕСКАЯ ШИПОРЕЗНАЯ ГРУППА
Линия сращивания оснащена высокоскоростной автоматической шипорезной группой с шириной каретки 590 мм. По желанию заказчика линию можно оснастить шипорезной группой с серводвигателями. В зависимости от этого и параметров заготовок на линии можно достигать производительности от 4 до 5 циклов в минуту.

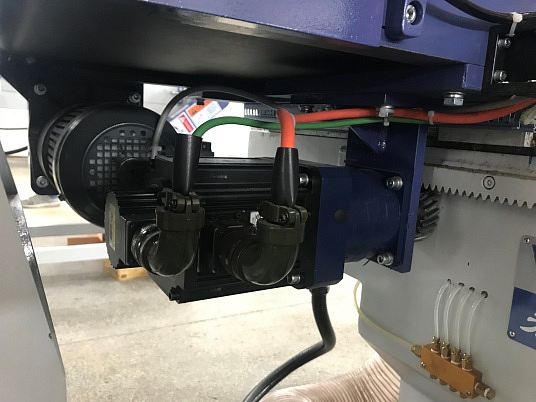

УВЕЛИЧЕННАЯ СКОРОСТЬ ПЕРЕМЕЩЕНИЯ КАРЕТОК
УВЕЛИЧЕННАЯ СКОРОСТЬ ПЕРЕМЕЩЕНИЯ КАРЕТОК
Перемещение каретки электромеханическое по зубчатой рейке Подача осуществляется с помощью элетродвигателя, по системе зубчатая рейка с шестерней, что позволяет увеличить скорость обработки пакета заготовок и исключает перекос стола.

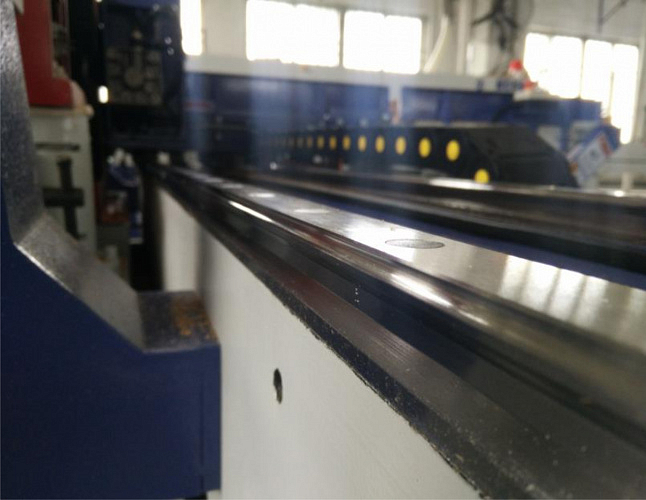

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ
За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения каретки. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.

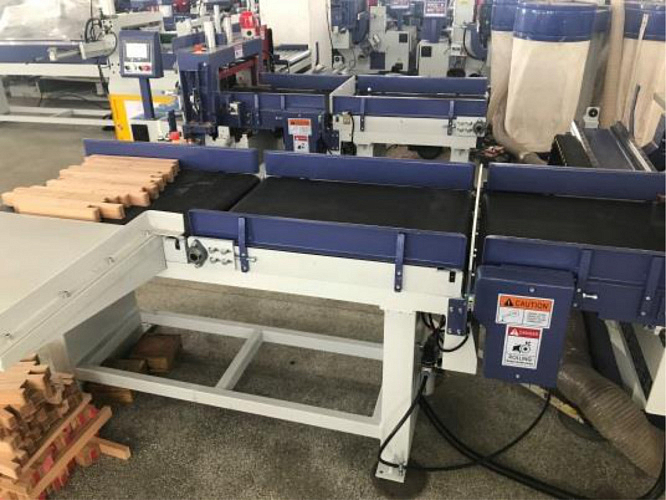

ДОПОЛНИТЕЛЬНЫЙ ПРИВОДНОЙ КОНВЕЙЕР
ДОПОЛНИТЕЛЬНЫЙ ПРИВОДНОЙ КОНВЕЙЕР
Обеспечивает непрерывную работу шипорезных станков.

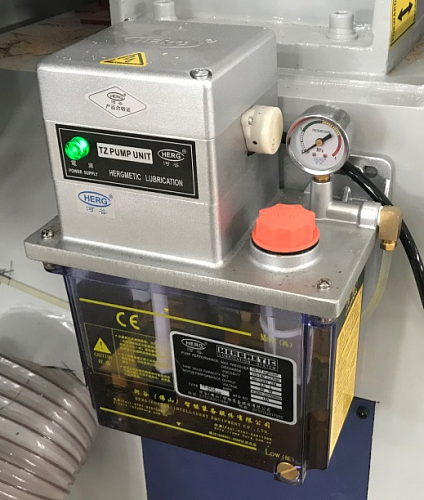

АВТОМАТИЧЕСКИЙ НАСОС
АВТОМАТИЧЕСКИЙ НАСОС
Автоматическая смазка узлов шипорезной группы.

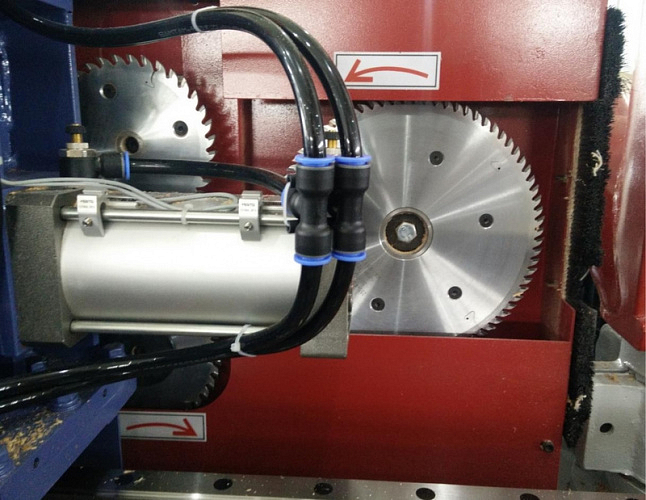

ОСНОВНЫЕ И ПОДРЕЗНЫЕ ПИЛЫ
ОСНОВНЫЕ И ПОДРЕЗНЫЕ ПИЛЫ
Позволяют формировать заплечики на заготовках, необходимые при дальнейшем их использовании в производстве мебельного клееного щита. Имеют независимые электродвигатели.
СИСТЕМА ПЕРЕДАЧИ ЗАГОТОВОК В ПРЕСС
СИСТЕМА ПЕРЕДАЧИ ЗАГОТОВОК В ПРЕСС
Состоит из конвейера и ленточного транспортера с системой опрокидывания заготовок на пласть. Благодаря такой системе происходит беспрерывная работа и достигается максимальная производительность линии сращивания.
ЦЕПНОЙ КОНВЕЙЕР
ЦЕПНОЙ КОНВЕЙЕР
Оснащен мощной цепью для предварительного наживления и прессования заготовок перед прессом.
ПОДПРЕССОВОЧНЫЙ УЗЕЛ
ПОДПРЕССОВОЧНЫЙ УЗЕЛ
Приводные скоростные подающие вальцы большого диаметра сверху и снизу заготовки.

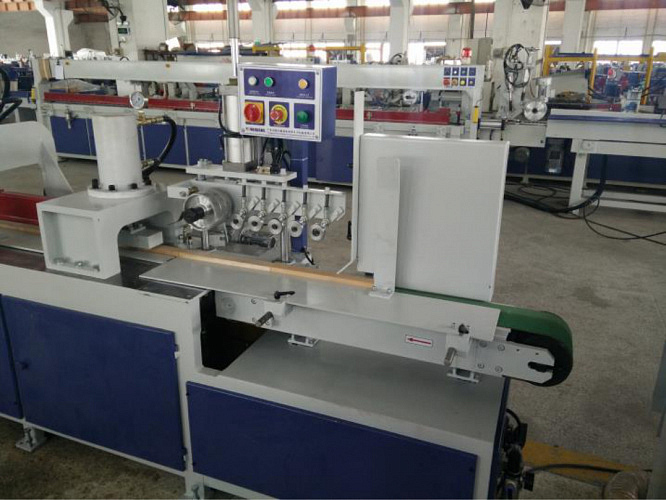

ПОДАЮЩИЙ КОНВЕЙЕР С МАГАЗИНОМ
ПОДАЮЩИЙ КОНВЕЙЕР С МАГАЗИНОМ
Осуществляет непрерывную подачу ламелей из магазина с помощью конвейерной ленты. Конвейер подачи оснащен перенастраиваемыми боковыми направляющими, обеспечивающими надежную ориентацию заготовок в процессе перемещения с большой скоростью.

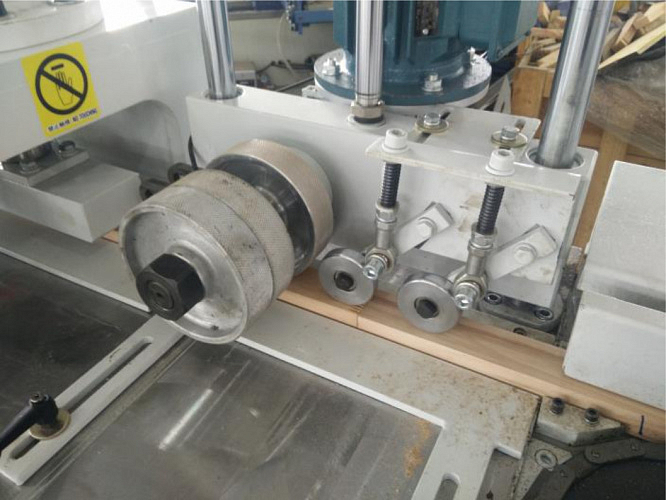

СИСТЕМА ПРЕДВАРИТЕЛЬНОГО ПРЕССОВАНИЯ
СИСТЕМА ПРЕДВАРИТЕЛЬНОГО ПРЕССОВАНИЯ
Подача ламелей с предварительным наживлением на минишип в пресс сращивания осуществляется с помощью приводной ленты с механическими прижимами и приводных рифленых вальцов увеличенного диаметра.

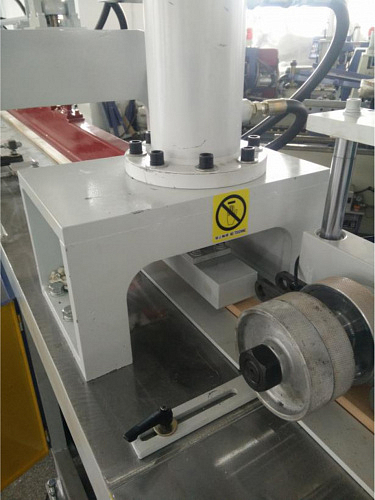

СТАЦИОНАРНЫЙ ГИДРОПРИЖИМ
СТАЦИОНАРНЫЙ ГИДРОПРИЖИМ
Обеспечивает полную неподвижность крайней ламели в процессе прессования.

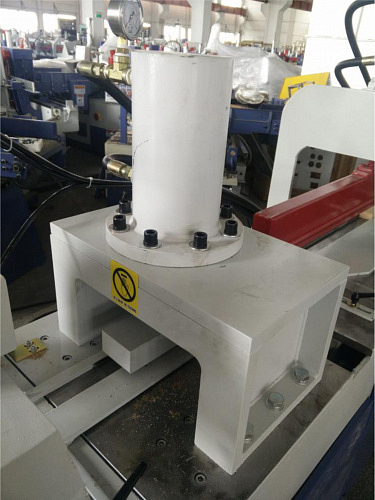

ПОДВИЖНЫЙ ГИДРОПРИЖИМ
ПОДВИЖНЫЙ ГИДРОПРИЖИМ
Установлен на передвижной площадке, создавая усилие прессования до 7 тонн. Благодаря такому усилию сращённая заготовка имеет максимальную прочность в местах соединения на минишип.

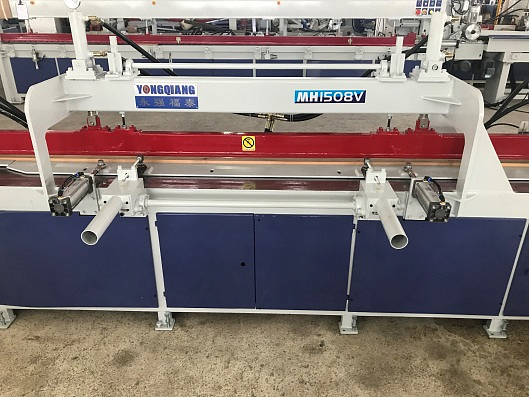

ФИКСАЦИЯ ЗАГОТОВКИ ПРИ ПРЕССОВАНИИ
ФИКСАЦИЯ ЗАГОТОВКИ ПРИ ПРЕССОВАНИИ
Стабильная фиксация в горизонтальной плоскости 2-мя пневмоцилиндрами и сверху мощной прижимной балкой с 2-мя гидроцилиндрами.

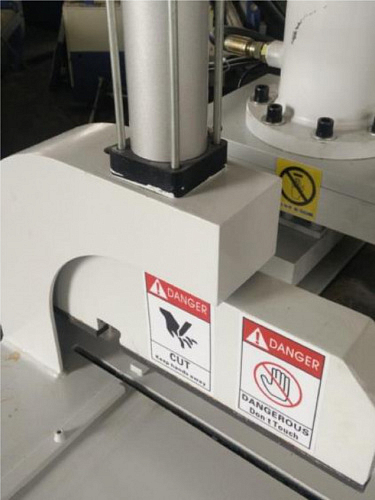

ТОРЦОВОЧНЫЙ УЗЕЛ
ТОРЦОВОЧНЫЙ УЗЕЛ
После достижения необходимой длины сращённая заготовка торцуется в размер пилой с нижним подъёмом.

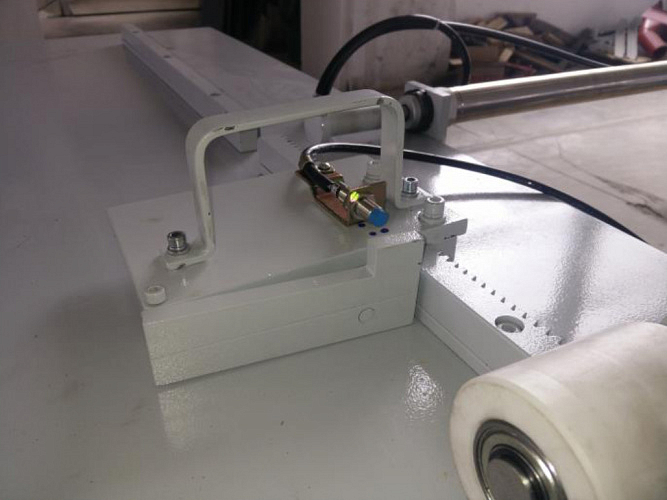

КОНЦЕВОЙ ДАТЧИК
КОНЦЕВОЙ ДАТЧИК
Определяет длину сращённой заготовки. Перемещается по зубчатой направляющей. В базовой комплектации приемный стол и направляющая рассчитаны под сращённую заготовку длиной до 6000 мм.

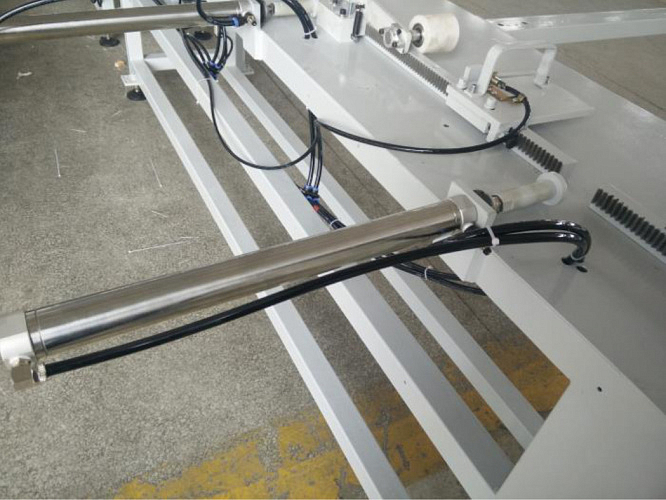

БОКОВЫЕ ТОЛКАТЕЛИ
БОКОВЫЕ ТОЛКАТЕЛИ
Оснащены мощными пневмоцилиндрами с рабочим ходом до 150 мм для быстрой выгрузки сращённой заготовки на приемный стол.

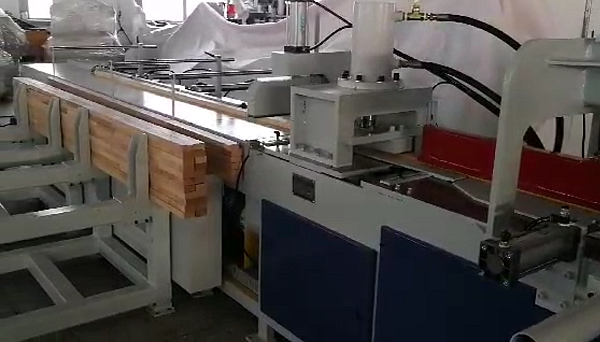

АВТОМАТИЧЕСКИЙ УКЛАДЧИК
АВТОМАТИЧЕСКИЙ УКЛАДЧИК
Позволяет автоматизировать процесс выгрузки сращѐнных заготовок, исключая 2 человек на приемке заготовок.

Наши преимущества

  • Высокая производительность, соответствующая требованиям современных деревообрабатывающих производств до 3 - 5 циклов в минуту (зависит от сечения, породы древесины и количества заготовок на входе)
  • Линия обслуживается 1 оператором
  • Высокий уровень автоматизации

Характеристики

Модель
Максимальная длина сращённой заготовки мм
Максимальная ширина заготовки (высота пакета) мм
Минимальная толщина заготовки (высота пакета) мм
Минимальная ширина заготовки (в прессе) мм
Максимальная толщина заготовки (в прессе) мм
Ширина рабочего стола шипорезных станков (ширина пакета) мм
Максимальное усилие при прессовании кг
Минимальная длина ламели до прессования мм
Максимальная длина ламели до прессования мм
Посадочный диаметр шипорезных шпинделей мм
Частота вращения шипорезных шпинделей об/мин
Посадочный диаметр торцовочных и подрезных валов мм
Частота вращения торцовочных и подрезных валов мм
Шипорезные шпиндели шт. x кВт
Торцовочные шпиндели шт. х кВт
Подрезные шпиндели шт. х кВт
Подающие столы и конвейеры шипорезной группы шт. х кВт
Конвейер пресса кВт
Ленточный конвейер кВт
Роликовый конвейер кВт
Цепной конвейер кВт
Гидромотор пресса кВт
Торцовочный шпиндель пресса кВт
Суммарная мощность кВт
Давление в пневмосистеме бар
Производительность аспирации м3/час
Габаритные размеры (Д х Ш х В) мм
INFINITY 150 AUTO
не ограничена
150
20
30
80
590
7000
150
850
50
5600
30
2840
2 x 15
2 x 4
3 x 0,75
4 x 0,75
2,2
1,5
2,25
3,75
3,75
4
60,7
6 - 8
9000
23 500 x 6000 x 1700
