ПОДАЮЩИЙ ТРАНСПОРТЕР
Подающий ленточный транспортер оснащен станцией измерения длины заготовок. Обеспечивает подачу заготовок в зону резания и замер по длине.
На транспортере установлена боковая базирующая линейка, обеспечивающая базу по вертикали с правой стороны.

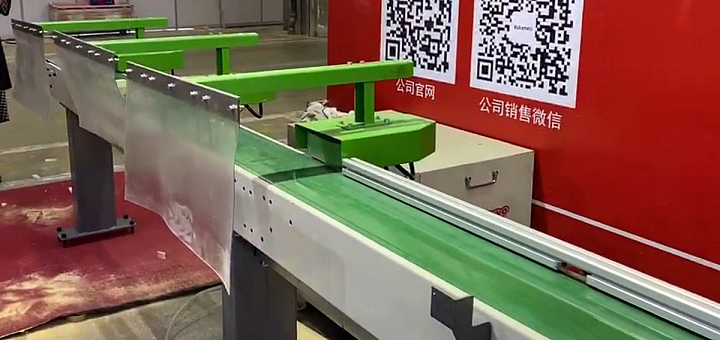

ПРИЕМНЫЙ ТРАНСПОРТЕР
Приемный ленточный транспортер обеспечивает непрерывный отвод продуктов резания и их дальнейшую сортировку. Комплектуется сортировочной станцией по длинам продуктов резания, с пневматическими выталкивателями. Возможна комплектация любым необходимым количеством выталкивателей в зависимости от нужд производства.

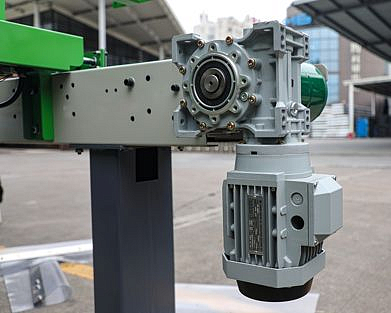

ПРИВОД ТРАНСПОРТЕРОВ
Привод подающего и приемного ленточных транспортеров осуществляется с помощью компактных и надежных мотор-редукторов, мощностью 0,75 кВт каждый.
Применяются оригинальные подшипники NSK.

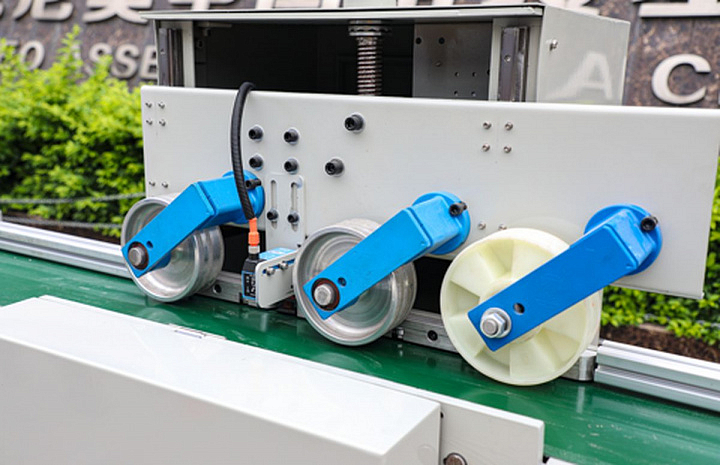

ВЕРХНЯЯ ПРИЖИМНАЯ ТРАВЕРСА
Установлена на станции измерения длины заготовок. Осуществляет верхний прижим подаваемых заготовок и обеспечивает точность измерения их длины.
На траверсе установлены 3 прижимных ролика – 1 гладкий, 2 рифленых.
Положение траверсы, установленной на линейных направляющих, регулируется по высоте, относительно подающей ленты, при помощи маховика (винт-гайка).

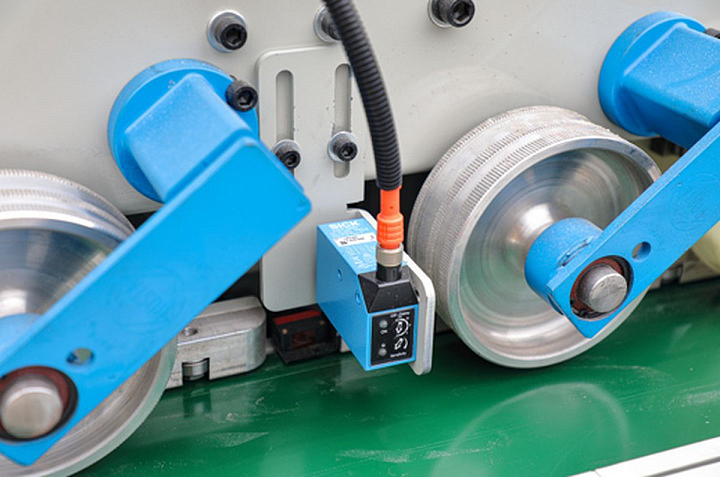

ОПТИЧЕСКИЙ ДАТЧИК
Датчик SICK, производство Германия. На мировом рынке оптических датчиков занимает лидирующие позиции. Обеспечивает высокую скорость распознавания с высокими характеристиками отклика.

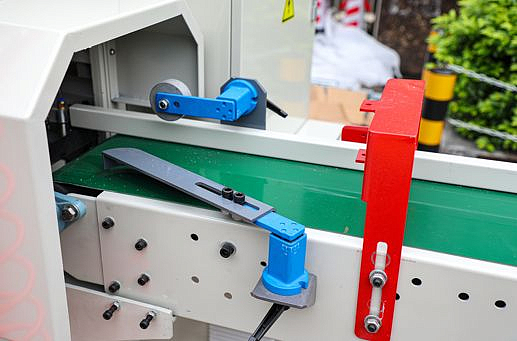

СИСТЕМА ПРИЖИМОВ ПЕРЕД СТАНКОМ
На входе в станок, перед зоной резания, установлены:
- рамка с настройкой ограничения по высоте заготовки
- боковой настраиваемый прижимной ролик, обеспечивает прижим заготовки к боковой линейке
- верхний прижимной настраиваемый ролик, обеспечивает прижим заготовки к подающей ленте
Такая система прижимов обеспечивает строго прямолинейную подачу заготовок в зону резания и получаемый прямой рез на каждой заготовке.

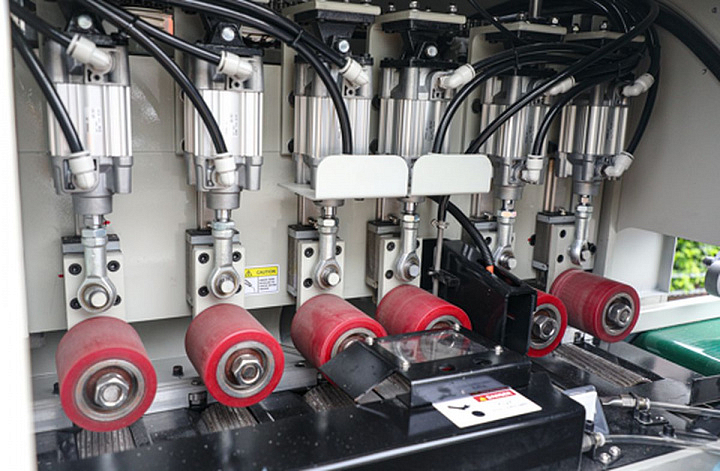

ПРИВОДНЫЕ И ПРИЖИМНЫЕ РОЛИКИ
Увеличенное количество на станке приводных нижних рифленых роликов в столе - 6 штук и обрезиненных верхних роликов с пневматическим прижимом - 6 штук. Обеспечивают стабильную подачу и точное позиционирование заготовки для резания во время остановки.

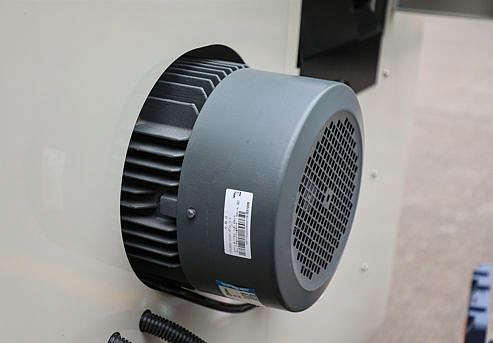

ДВИГАТЕЛЬ ПИЛЫ
Двигатель марки Beide мощностью 5,5 кВт, производства Siemens, который обладает характеристиками высокого уровня защиты и стабильной работы.
Конструкция пильного суппорта с двойным подшипником NSK обеспечивает плавное и долговечное вращение шпинделя.

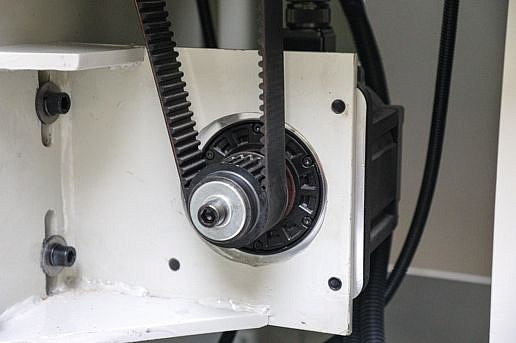

СЕРВОПРИВОД
Сервопривод Delta, производства Тайвань. Имеет высокую скорость, высокую точность зубчато-ременной передачи, высокий крутящий момент. Максимальный ток перегрузки двигателя может достигать 300%.

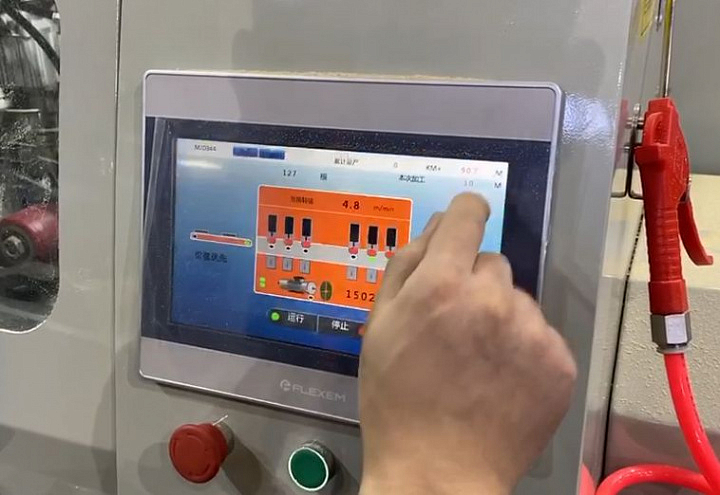

TOUCH-SCREEN
Удобный и интуитивно простой 10-дюймовый сенсорный экран для управления станком и программирования задач. Позволяет оперативно вносить параметры и изменения в режим работы станка.
СИСТЕМА ПНЕВМАТИКИ
Установлены пневмоцилиндры от Японской компании SMC, а также стандартный пятиходовой клапан SMC и блок клапанов. Малый ток управления, высокая скорость отклика, является надежной гарантией обеспечения точности работы станка.

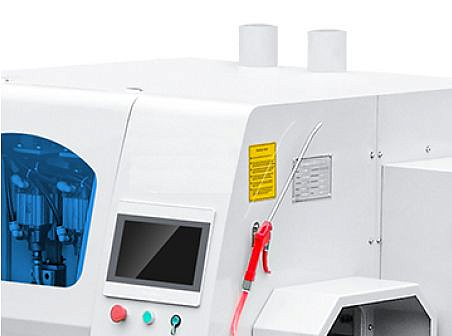

СИСТЕМА АСПИРАЦИИ
Для эффективного отвода опила, в верхней части кожуха станка расположены 2 аспирационных патрубка.
Рядом с пильным суппортом расположен дополнительный аспирационный кожух для отвода опилок с нижней части станка.
Также рядом установлен собственный предварительный ресивер сжатого воздуха для поддержания постоянного давления и бесперебойной работы пилы.

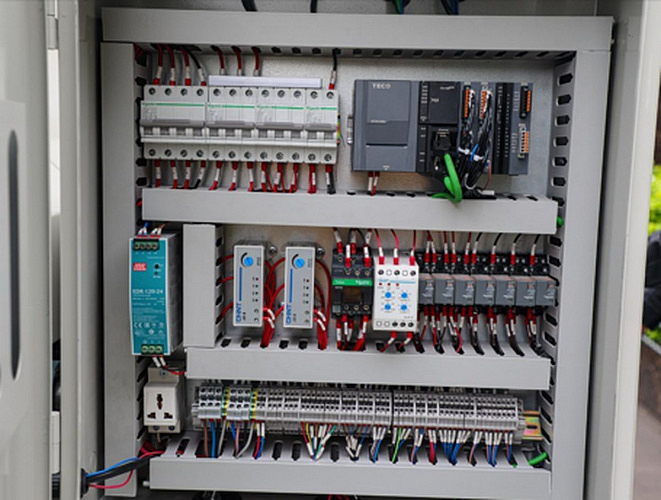

ШКАФ УПРАВЛЕНИЯ
В шкафу управления установлены электро-компоненты ведущих мировых производителей:
- вся система собрана из оригинальной продукции Schneider и прошла строгие системные испытания и многоканальные проверки для обеспечения соответствия международным стандартам безопасности
- контроллер движения TECO, производство Тайвань.Обеспечивает высокую скорость вычислений и стабильную производительность
- система сервопривода Delta, Тайвань.
