Четырехсторонний продольно-фрезерный станок премиум класса QUADRO. Модель 923 Ultra
Четырехсторонний продольно-фрезерный станок премиум класса QUADRO. Модель 923 Ultra
Москва

Четырехсторонний продольно-фрезерный станок премиум класса QUADRO. Модель 923 Ultra

Четырехсторонний продольно-фрезерный станок премиум класса QUADRO. Модель 923 Ultra
Характеристики

Скорость подачи м/мин150

Шпиндель шт 9

Джоинтер шт 4

Гидрозажимные опоры шт 5

Вес кг 12 000

Задать вопрос менеджеру 8 (800) 505 89 91
Цена по запросу
QUADRO High Speed – новый уровень скоростной обработки погонажных изделий премиального качества

Сочетание высокой производительности, надежности, мощности и приемлемой стоимости.

Получаемые изделия

Конструктивные особенности

МАССИВНАЯ СТАНИНА
МАССИВНАЯ СТАНИНА
Массивная станина, прошедшая точную механическую обработку за 1 установ, а также специальную термическую обработку для снятия внутренних напряжений металла. Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность станины, полностью исключает возможность возникновения вибрации даже при работе на высоких скоростях подачи или обработке массивных заготовок.

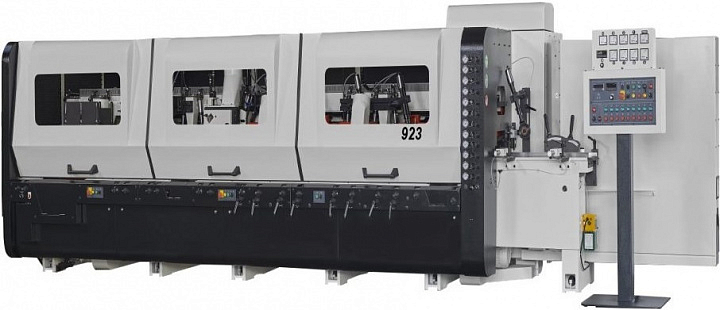

МАССИВНАЯ БАЗА СТАНКА С РАЗНЕСЕННЫМИ ШПИНДЕЛЬНЫМИ УЗЛАМИ
МАССИВНАЯ БАЗА СТАНКА С РАЗНЕСЕННЫМИ ШПИНДЕЛЬНЫМИ УЗЛАМИ
Масса станка 12 тонн (в 2 раза тяжелее классических четырехсторонних станков), а длина станка около 7 м, на 50% больше классического четырехстороннего станка. Благодаря таким параметрам станок позволяет избегать любых вибраций на высоких скоростях подачи и вправе называться станком тяжелой серии.
ВЫНОСНОЙ ПУЛЬТ
ВЫНОСНОЙ ПУЛЬТ
Станок оснащен дистанционным пультом управления с кабелем длиной 7 метров для удобства наладки станка.

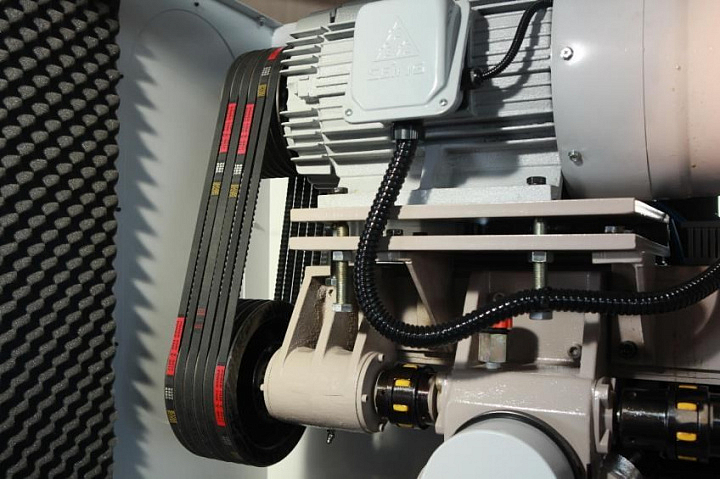

УСИЛЕННЫЕ КРЕСТОВИНЫ КАРДАНОВ И МАССИВНЫЕ РЕДУКТОРЫ
УСИЛЕННЫЕ КРЕСТОВИНЫ КАРДАНОВ И МАССИВНЫЕ РЕДУКТОРЫ
Станок обладает колоссальным запасом прочности для максимальных нагрузок и режимов работы.

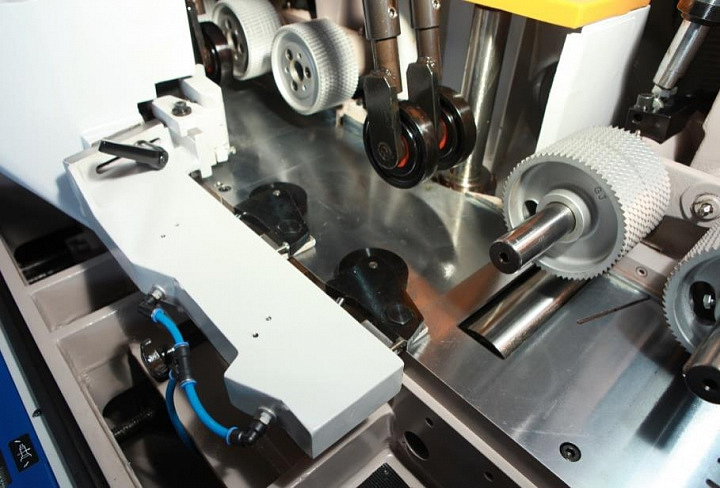

ИЗМЕНЕНИЕ ДИАМЕТРА ИНСТРУМЕНТА
ИЗМЕНЕНИЕ ДИАМЕТРА ИНСТРУМЕНТА
Удобное и быстрое перемещение пластины стола относительно правого вертикального шпинделя для установки инструмента разного диаметра позволяет в кратчайшие сроки с высокой точностью налаживать станок.

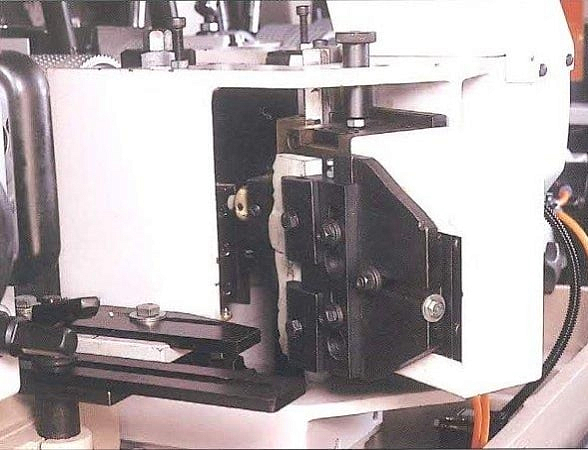

ДЖОИНТЕР ДЛЯ ПРОФИЛЬНЫХ НОЖЕЙ
ДЖОИНТЕР ДЛЯ ПРОФИЛЬНЫХ НОЖЕЙ
Джоинтер обеспечивают подточку резцов в ножевой головке таким образом, что абсолютно все кромки работают на одной и той же окружности резания. Этим достигается чрезвычайно высокое качество поверхности, обрабатываемой при высокой скорости подачи, а также удлиняется срок службы инструмента. Установлен на 8 шпинделе.

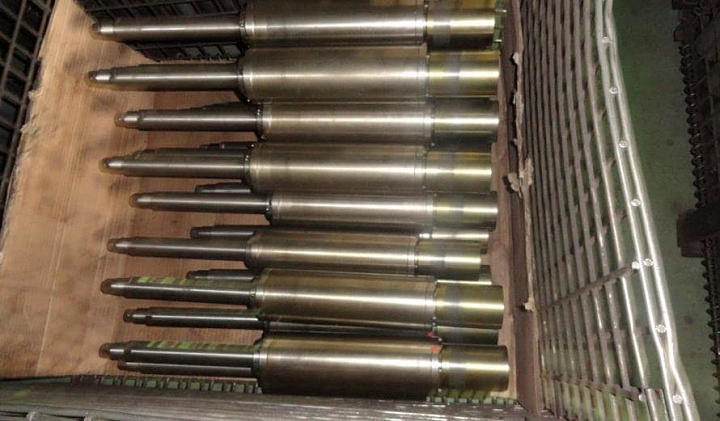

ВЫСОКОСКОРОСТНЫЕ ПРЕЦИЗИОННЫЕ ДИНАМИЧЕСКИ СБАЛАНСИРОВАННЫЕ ШПИНДЕЛИ
ВЫСОКОСКОРОСТНЫЕ ПРЕЦИЗИОННЫЕ ДИНАМИЧЕСКИ СБАЛАНСИРОВАННЫЕ ШПИНДЕЛИ
Отвечают всем требованиям автоматизированного современного производства, проходят обязательную предварительную обкатку перед установкой на станок, маркировку, балансировку. Шпиндели собраны на базе самых точных в мире подшипников известной фирмы NACHI (Япония).

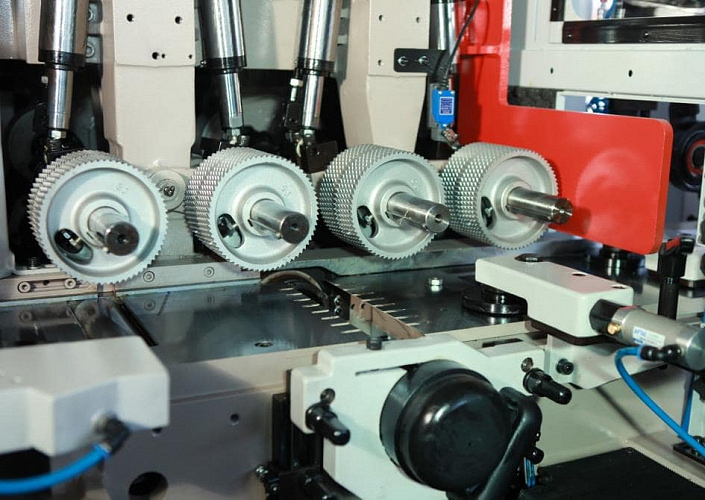

БОКОВОЙ РОЛИКОВЫЙ ПРИЖИМНОЙ БЛОК С ПНЕВМАТИЧЕСКОЙ РЕГУЛИРОВКОЙ
БОКОВОЙ РОЛИКОВЫЙ ПРИЖИМНОЙ БЛОК С ПНЕВМАТИЧЕСКОЙ РЕГУЛИРОВКОЙ
2 блока установлены перед    первым горизонтальным и напротив правого вертикального шпинделя, обеспечивает оптимальное прилегание заготовки к направляющей линейке, исключая вероятность получения брака, а также позволяет обработать изделия небольшого сечения.

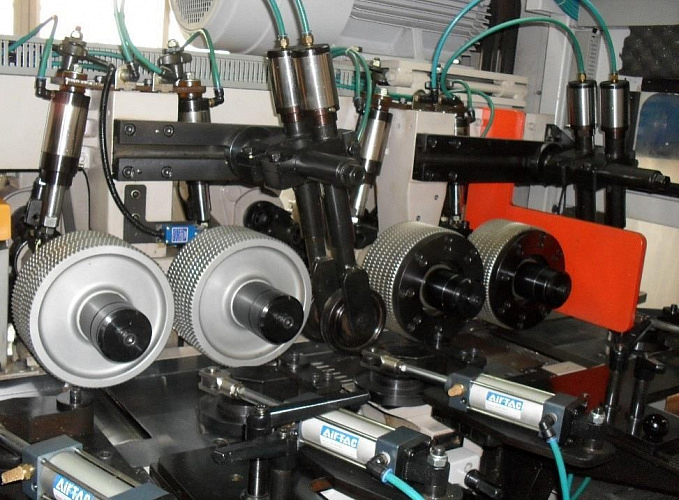

НАДЕЖНАЯ СИСТЕМА ПОДАЧИ И ФИКСАЦИИ ПИЛОМАТЕРИАЛА
НАДЕЖНАЯ СИСТЕМА ПОДАЧИ И ФИКСАЦИИ ПИЛОМАТЕРИАЛА
Система фиксации состоит из оптимального количества    приводных роликов, расположенных как в столе, так и над столом. В столе станка расположено 7 приводных роликов (2 рифленых и 5 гладких). Необходимы для протяжки заготовок на высоких скоростях подачи, а также массивных заготовок.

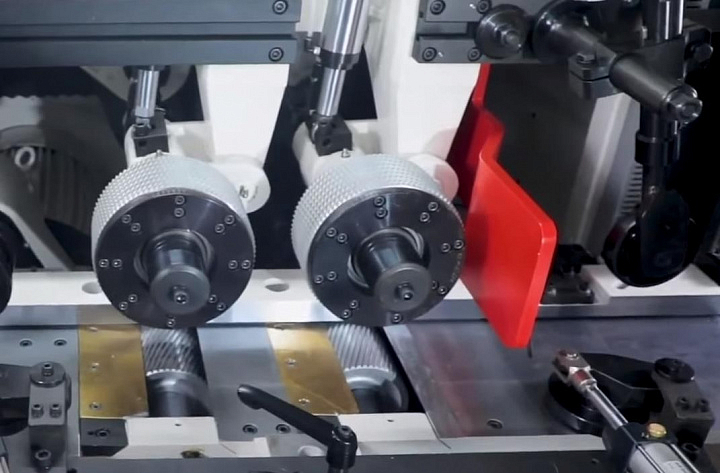

СПЕЦИАЛЬНОЕ ИСПОЛНЕНИЕ ВЕРХНИХ ВХОДНЫХ РОЛИКОВ
СПЕЦИАЛЬНОЕ ИСПОЛНЕНИЕ ВЕРХНИХ ВХОДНЫХ РОЛИКОВ
Исключают заклинивание заготовки на высоких скоростях подачи.

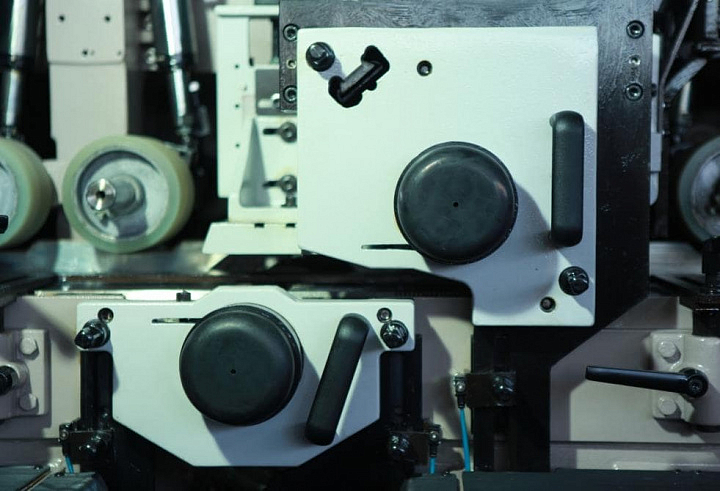

КОНТРОПОРА НА ГОРИЗОНТАЛЬНЫХ ШПИНДЕЛЯХ
КОНТРОПОРА НА ГОРИЗОНТАЛЬНЫХ ШПИНДЕЛЯХ
Трехопорная конструкция шпинделя позволяет    устанавливать гидрозажимной инструмент диаметром до 230 мм, обрабатывать заготовку на скорости подачи до 150 м/мин, исключить биение шпинделя при максимальной нагрузке и повысить долговечность.

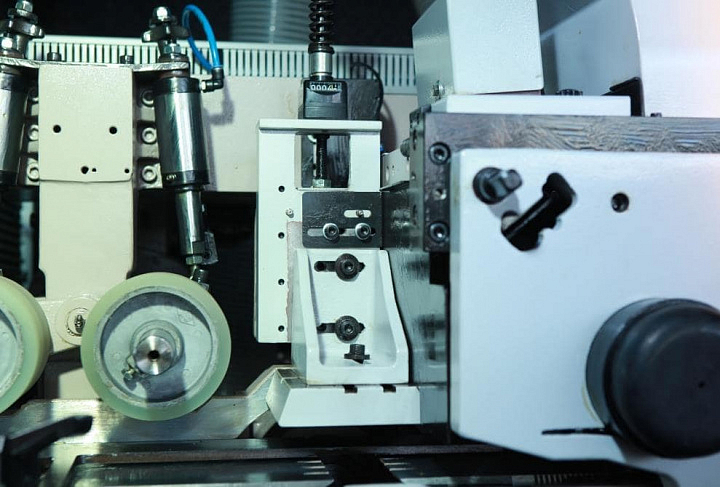

МАССИВНЫЕ ПРИЖИМНЫЕ ПЛИТЫ С ПНЕВМАТИЧЕСКОЙ РЕГУЛИРОВКОЙ
МАССИВНЫЕ ПРИЖИМНЫЕ ПЛИТЫ С ПНЕВМАТИЧЕСКОЙ РЕГУЛИРОВКОЙ
Установлены перед верхними шпинделями и исключают вероятность заклинивания заготовок на высоких скоростях подачи.

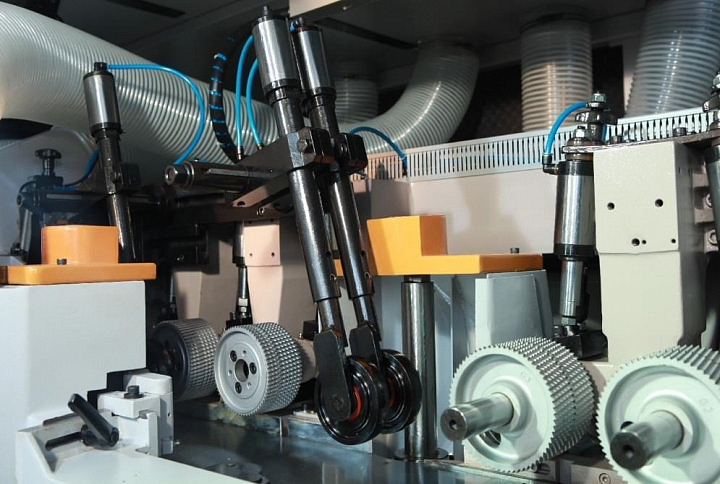

ДОПОЛНИТЕЛЬНЫЕ ВЕРХНИЕ ПРИЖИМЫ
ДОПОЛНИТЕЛЬНЫЕ ВЕРХНИЕ ПРИЖИМЫ
Необходимы для стабильного прижима заготовок на высоких скоростях подачи.

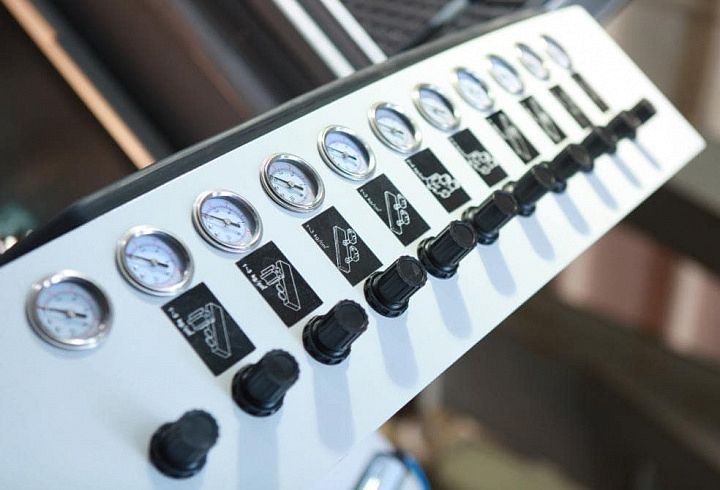

ПНЕВМАТИЧЕСКОЕ УПРАВЛЕНИЕ ПРИЖИМАМИ
ПНЕВМАТИЧЕСКОЕ УПРАВЛЕНИЕ ПРИЖИМАМИ
Станок оснащен регуляторами с помощью которых управляются все прижимы (ролики, плиты, боковые прижимы). Это обеспечивает безупречное позиционирование заготовки в процессе обработки в каждой зоне. Настройка усилия прижима каждой группы прижимов роликов производится быстро и удобно с центрального пульта управления, при этом нет     необходимости открывать защитное ограждение.

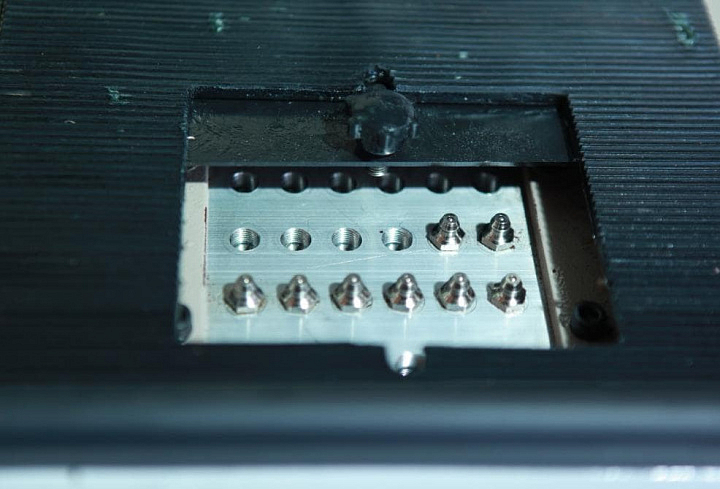

ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ УЗЛОВ
ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ УЗЛОВ
Станок оснащен двумя портами для дистанционной смазки всех направляющих и трущихся элементов станка.

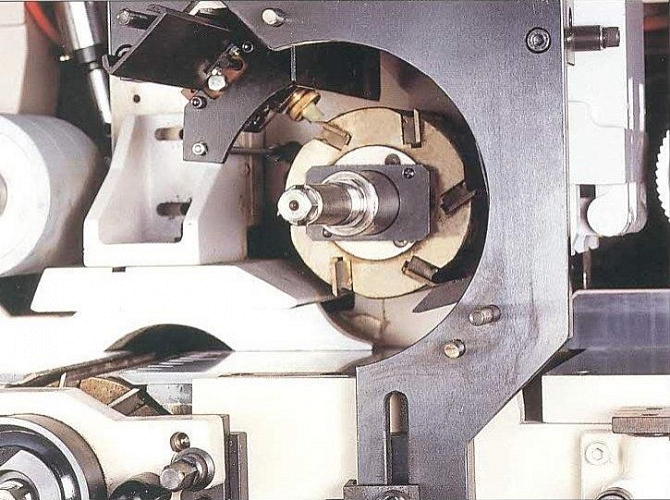

ДЖОИНТЕР ДЛЯ ПРЯМЫХ НОЖЕЙ
ДЖОИНТЕР ДЛЯ ПРЯМЫХ НОЖЕЙ
На 6, 7, 8 и 9 шпинделе установлен джоинтер для прямых ножей. Джоинтер – устройство для доводки заточенных ножей методом прифуговки    на шпинделе. Джоинтер подтачивает все ножи, выставляя их на один радиус, без снятия инструмента со шпинделя, что позволяет работать безостановочно на высоких скоростях, получая неизменно отличное качество поверхности. Также использование джоинтера значительно увеличивает интервал работы инструмента до следующей заточки.

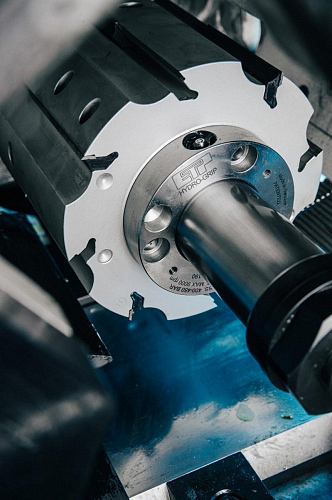

ДИАМЕТР ШПИНДЕЛЕЙ 50 ММ
ДИАМЕТР ШПИНДЕЛЕЙ 50 ММ
Позволяет обрабатывать заготовки шириной 230 мм, использовать гидрозажимной инструмент для повышения качества продукции и производительности станка.

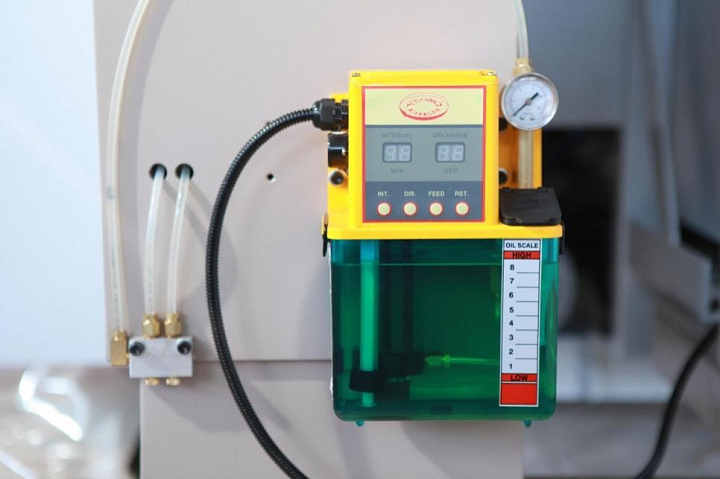

АВТОМАТИЧЕСКАЯ СМАЗКА РАБОЧЕГО СТОЛА ПО ТАЙМЕРУ
АВТОМАТИЧЕСКАЯ СМАЗКА РАБОЧЕГО СТОЛА ПО ТАЙМЕРУ
На стол в автоматическом режиме подается смазка через заданные промежутки времени. Смазка необходима для снижения усилия на систему подачи, повышение качества заготовок за счет исключения налипания смолы и стружки.

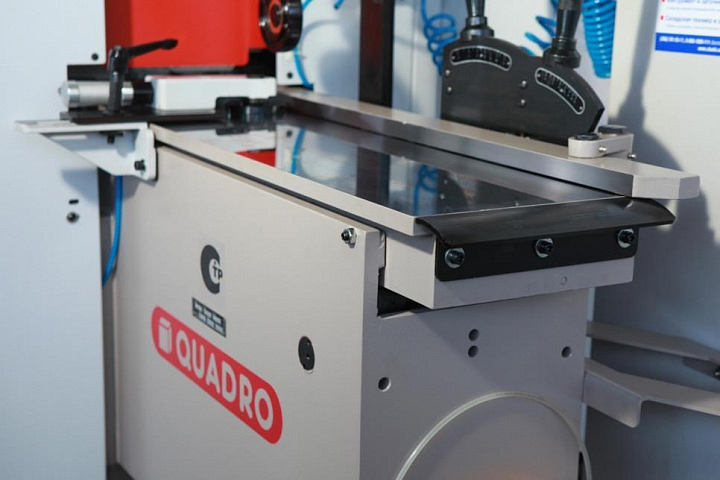

ХРОМИРОВАННЫЙ ПОДАЮЩИЙ СТОЛ
ХРОМИРОВАННЫЙ ПОДАЮЩИЙ СТОЛ
Специальное исполнение рабочего стола для возможности установки системы автоматической подачи. Стол покрыт хромом для повышения износостойкости.

Наши преимущества

  • 3 джоинтера для прямых ножей (6, 7 и 8 шпиндели)
  • 1 джоинтер для профильных ножей (8 верхний шпиндель)
  • Вес станка: 12 т
  • 5 контропор
  • Шпиндели: 50 мм
  • Система «hydrolock» для фиксации шпинделей
  • Скорость подачи: до 150 м/мин

Характеристики

Модель
Толщина заготовки мм
Ширина обработки мм
Диаметр инструмента на 1-м горизонтальном шпинделе мм
Диаметр инструмента на вертикальных шпинделях мм
Диаметр инструмента на горизонтальных шпинделях мм
Скорость подачи м/мин
Частота вращения шпинделей об/мин
Диаметр шпинделей мм
Осевой ход горизонтальных шпинделей мм
Осевой ход вертикальных шпинделей мм
Система «Hydrolock» на шпинделях
Джоинтер для прямых ножей на 6 шпинделе (Ø 203 мм) шт.
Джоинтер для прямых ножей на 7 шпинделе (Ø 203 мм) шт.
Джоинтер для прямых ножей на 8 шпинделе (Ø 203 мм) шт.
Джоинтер для профильных ножей на 8 шпинделе (Ø 230 мм) шт.
Гидрозажимные контропоры шт
Мощность 1-го горизонтального шпинделя кВт
Мощность 2-го правого вертикального шпинделя кВт
Мощность 3-го левого вертикального шпинделя кВт
Мощность 4-го правого вертикального шпинделя кВт
Мощность 5-го левого вертикального шпинделя кВт
Мощность 6-го верхнего горизонтального шпинделя кВт
Мощность 7-го нижнего горизонтального шпинделя кВт
Мощность 8-го верхнего горизонтального шпинделя кВт
Мощность 9-го нижнего горизонтального шпинделя кВт
Мощность двигателя перемещения подающей траверсы кВт
Установленная мощность кВт
Диаметр подающих роликов нижних мм
Диаметр подающих роликов верхних мм
Длина подающего стола на входе мм
Мощность двигателя привода подачи кВт
Диаметр х количество патрубков под аспирацию мм х шт
Габаритные размеры (Д х Ш х В) мм
Вес кг
923 Ultra
7 - 160
10 - 230
130 - 203
130 - 230
130 - 230
15 - 150
6000
50
30
60
да
1
1
1
1
5
30
18,5
18,5
15
15
37
15
15
15
0,75
217
140 x 7
200 x 9
800
37
200 x 2, 175 x 7
7660 x 2100 x 1900
12 000
