Четырехсторонний пятишпиндельный продольно-фрезерный станок QUADRO. Модель 523 SAW (пильный узел 30 кВт)
Четырехсторонний пятишпиндельный продольно-фрезерный станок QUADRO. Модель 523 SAW (пильный узел 30 кВт)
Москва

Четырехсторонний пятишпиндельный продольно-фрезерный станок QUADRO. Модель 523 SAW (пильный узел 30 кВт)

Четырехсторонний пятишпиндельный продольно-фрезерный станок QUADRO. Модель 523 SAW (пильный узел 30 кВт)
Характеристики

Скорость подачи м/мин 6 - 36

Шпиндель шт 5

Частота вращения шпинделей об/мин 6800

Вес кг 4600

Задать вопрос менеджеру 8 (800) 505 89 91
Цена по запросу

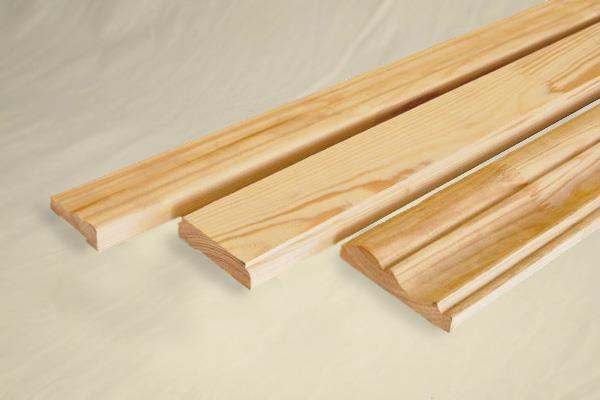

Получаемые изделия

Конструктивные особенности

Пневматическое управление прижимами
Пневматическое управление прижимами
Станок оснащен регуляторами с помощью которых управляются все прижимы (ролики, плиты, боковые прижимы). Это обеспечивает безупречное позиционирование заготовки в процессе обработки в каждой зоне. Настройка усилия прижима каждой группы прижимов роликов производится быстро и удобно с центрального пульта управления, при этом нет необходимости открывать защитное ограждение.
Централизованная система смазки узлов
Централизованная система смазки узлов
Станок оснащен двумя насосами для дистанционной смазки всех направляющих и трущихся элементов станка.

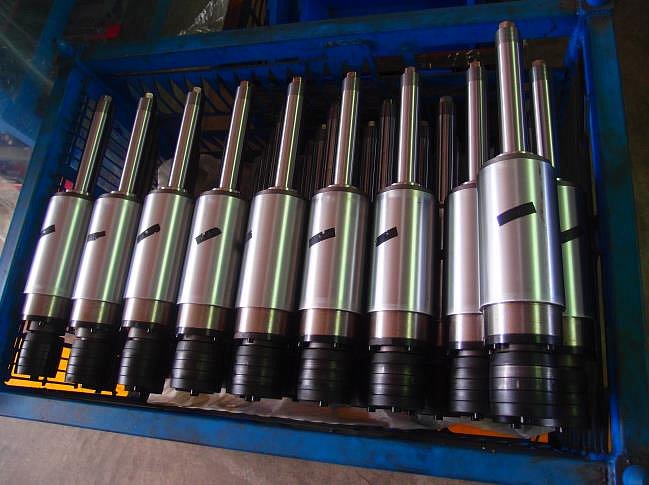

ВЫСОКОСКОРОСТНЫЕ ПРЕЦИЗИОННЫЕ ДИНАМИЧЕСКИ СБАЛАНСИРОВАННЫЕ ШПИНДЕЛИ
ВЫСОКОСКОРОСТНЫЕ ПРЕЦИЗИОННЫЕ ДИНАМИЧЕСКИ СБАЛАНСИРОВАННЫЕ ШПИНДЕЛИ
Отвечают всем требованиям автоматизированного современного производства, проходят обязательную предварительную обкатку перед установкой на станок, маркировку, балансировку. Шпиндели собраны на базе самых точных в мире подшипников известной фирмы NACHI (Япония).
УСИЛЕННЫЕ КРЕСТОВИНЫ КАРДАНОВ И МАССИВНЫЕ РЕДУКТОРЫ
УСИЛЕННЫЕ КРЕСТОВИНЫ КАРДАНОВ И МАССИВНЫЕ РЕДУКТОРЫ
Станок обладает колоссальным запасом прочности для максимальных нагрузок и режимов работы.
ЧАСТОТА ВРАЩЕНИЯ ШПИНДЕЛЕЙ 6800 ОБ /МИН
ЧАСТОТА ВРАЩЕНИЯ ШПИНДЕЛЕЙ 6800 ОБ /МИН
Необходима для увеличения производительности с сохранением высокого качества продукции.
СМАЗКА РАБОЧЕГО СТОЛА
СМАЗКА РАБОЧЕГО СТОЛА
На стол в ручном режиме подается смазка с помощью насоса. Смазка необходима для снижения усилия на систему подачи, повышение качества заготовок за счет исключения налипания смолы и стружки.

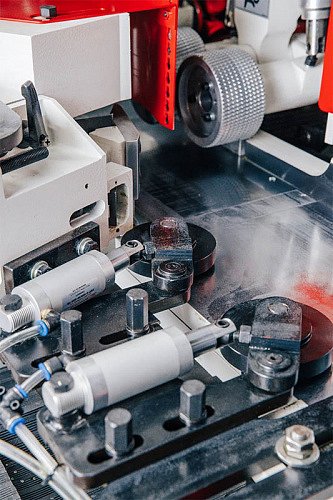

Боковой роликовый прижимной блок с пневматической регулировкой
Боковой роликовый прижимной блок с пневматической регулировкой
2 блока установлены перед первым горизонтальным и напротив правого вертикального шпинделя, обеспечивает оптимальное прилегание заготовки к направляющей линейке, исключая вероятность получения брака, а также позволяет обработать изделия небольшого сечения.

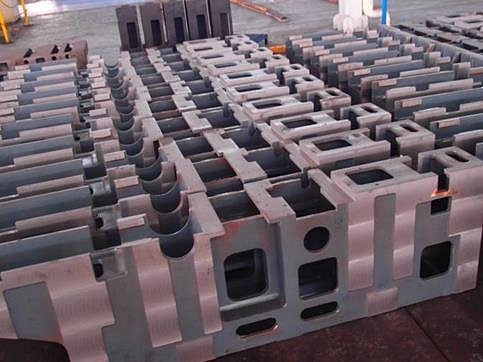

ЧУГУННАЯ МАССИВНАЯ ЛИТАЯ СТАНИНА, ПРОШЕДШАЯ ТОЧНУЮ МЕХАНИЧЕСКУЮ ОБРАБОТКУ ЗА 1 УСТАНОВКУ
ЧУГУННАЯ МАССИВНАЯ ЛИТАЯ СТАНИНА, ПРОШЕДШАЯ ТОЧНУЮ МЕХАНИЧЕСКУЮ ОБРАБОТКУ ЗА 1 УСТАНОВКУ
А также специальную термическую обработку для снятия внутренних напряжений металла. Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность станины, полностью исключает возможность возникновения вибрации даже при работе на высоких скоростях подачи или обработке массивных заготовок.

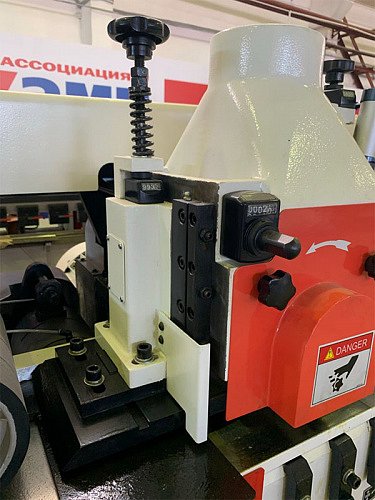

МАССИВНЫЕ ПРИЖИМНЫЕ ПЛИТЫ
МАССИВНЫЕ ПРИЖИМНЫЕ ПЛИТЫ
Установлены перед и после верхних шпинделей и исключают вероятность заклинивания заготовок.

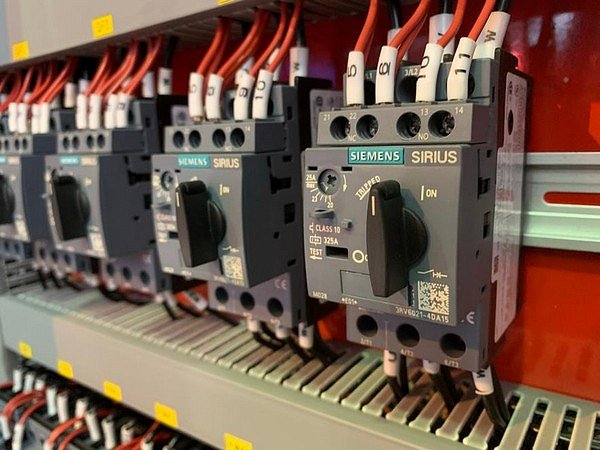

ЭЛЕКТРОКОМПОНЕНТЫ
ЭЛЕКТРОКОМПОНЕНТЫ
В станке применяются электрокомпоненты ведущего мирового производителя – SIEMENS.

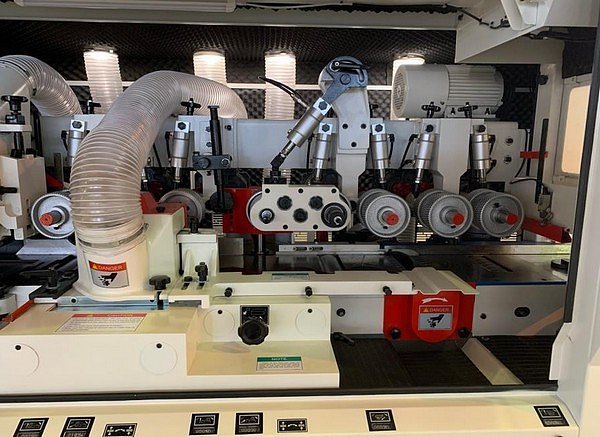

НАДЕЖНАЯ СИСТЕМА ПОДАЧИ И ФИКСАЦИИ ПИЛОМАТЕРИАЛА
НАДЕЖНАЯ СИСТЕМА ПОДАЧИ И ФИКСАЦИИ ПИЛОМАТЕРИАЛА
Система фиксации состоит из оптимального количества    приводных роликов (расположенных как в столе, так и над столом. В столе станка расположено 4 приводных ролика и 1 неприводной. Необходимы для протяжки заготовок на высоких скоростях подачи, а также массивных заготовок естественной влажности. Сдвоенные ролики на верхней прижимной группе для удобства настройки прижима заготовок разной ширины.
ДОПОЛНИТЕЛЬНЫЙ ВЕРХНИЙ ПРИЖИМ
ДОПОЛНИТЕЛЬНЫЙ ВЕРХНИЙ ПРИЖИМ
Необходим для стабильного прижима заготовок при обработке боковыми шпинделями.

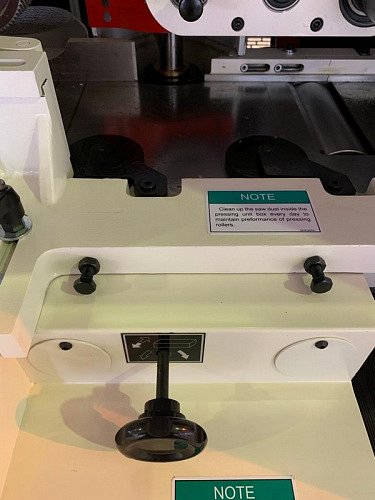

РЕГУЛИРОВКА ДИАМЕТРА ИНСТРУМЕНТА
РЕГУЛИРОВКА ДИАМЕТРА ИНСТРУМЕНТА
Станок оснащен подвижной пластиной для изменения диаметра инструмента правого бокового шпинделя.

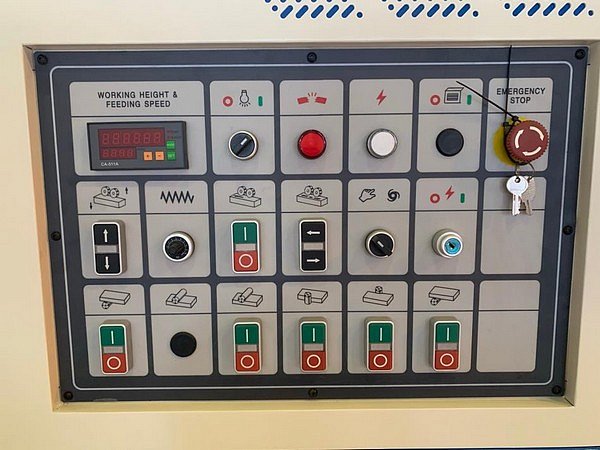

ИНВЕРТОР
ИНВЕРТОР
Станок оснащен бесступенчатой регулировкой скорости подачи от 8 до 33 м/мин.

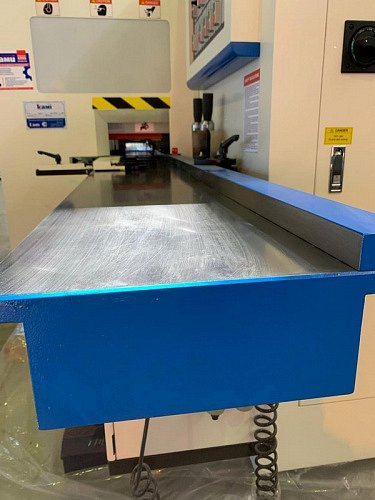

ХРОМИРОВАННЫЙ СТОЛ
ХРОМИРОВАННЫЙ СТОЛ
Стол покрыт хромом для повышения износостойкости.

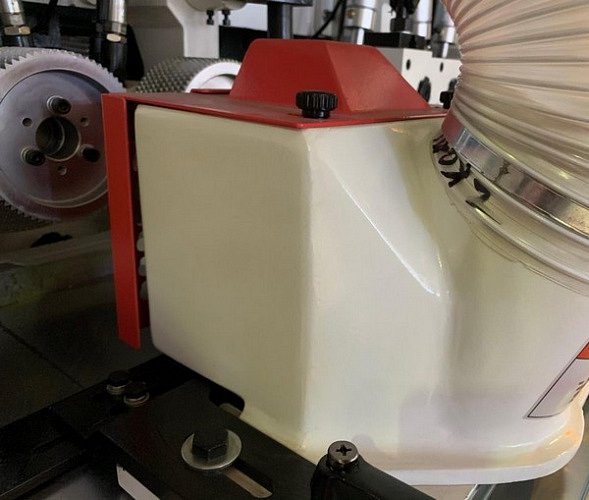

ЛИТЫЕ КОЖУХИ ШПИНДЕЛЕЙ
ЛИТЫЕ КОЖУХИ ШПИНДЕЛЕЙ
Улучшают аспирационные показатели при удалении стружки.

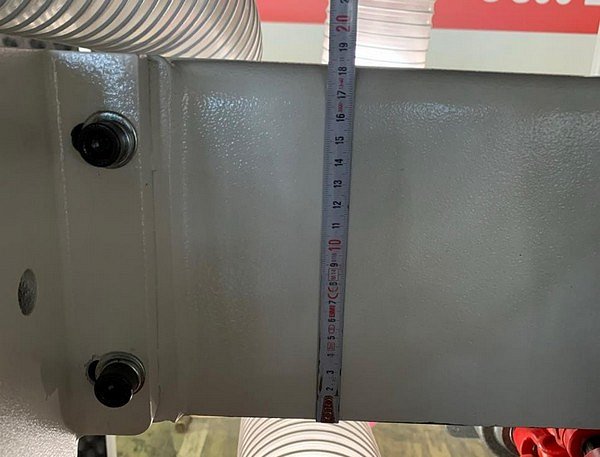

УВЕЛИЧЕННОЕ СЕЧЕНИЕ БАЛКИ 280 X 180 СМ
УВЕЛИЧЕННОЕ СЕЧЕНИЕ БАЛКИ 280 X 180 СМ
Позволяет подавать в станок массивные заготовки и выдерживать повышенные нагрузки и режимы работы.

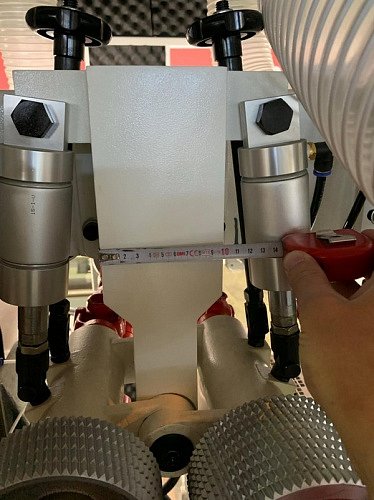

МАССИВНЫЕ КРОНШТЕЙНЫ
МАССИВНЫЕ КРОНШТЕЙНЫ
Гасят удары заготовок при подаче в станок.

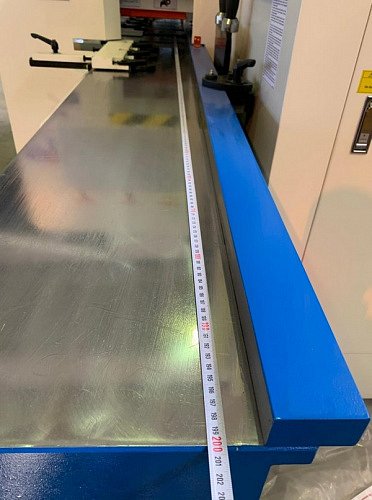

ПОДАЮЩИЙ СТОЛ ДЛИНОЙ 2000 ММ
ПОДАЮЩИЙ СТОЛ ДЛИНОЙ 2000 ММ
Обеспечивает точное базирование заготовок

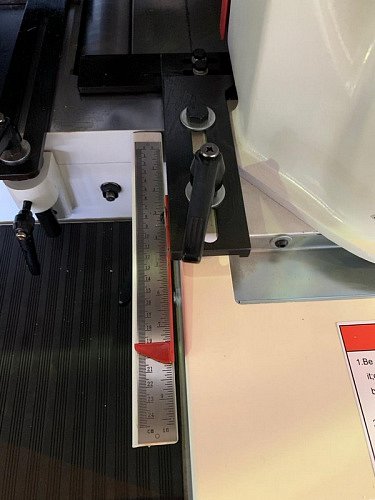

ЦИФРОВАЯ ИНДИКАЦИЯ БАШМАКОВ И ЛИНЕЙКА
ЦИФРОВАЯ ИНДИКАЦИЯ БАШМАКОВ И ЛИНЕЙКА
Облегчают работу оператора и снижают время перенастройки станка на новый размер обработки.

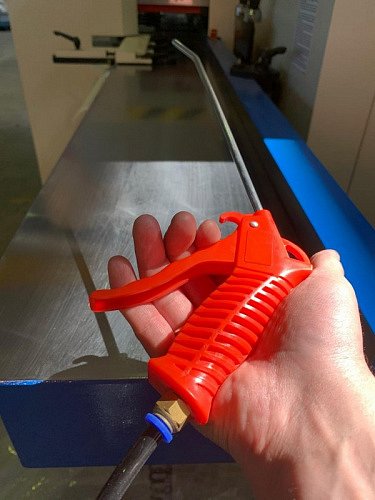

ПИСТОЛЕТ ДЛЯ ОБДУВА
ПИСТОЛЕТ ДЛЯ ОБДУВА
Очищает станок и рабочее место оператора от стружки и пыли.

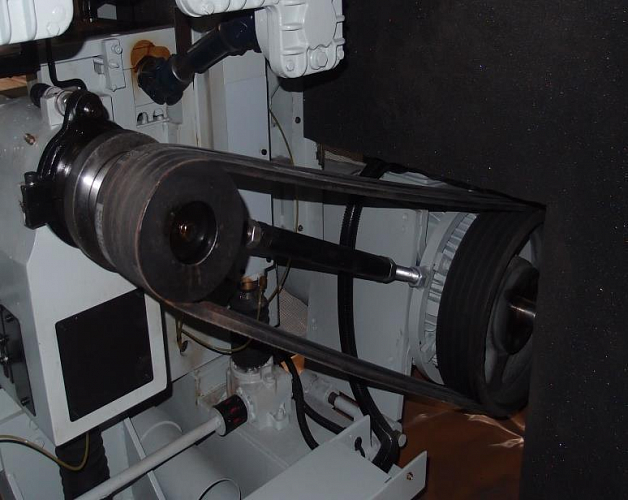

Клиновые ремни
Клиновые ремни
Для привода пильного шпинделя используются клиновые ремни. Ремни благодаря клиновому действию отличаются повышенными силами сцепления со шкивом и, следовательно, повышенной тяговой способностью.

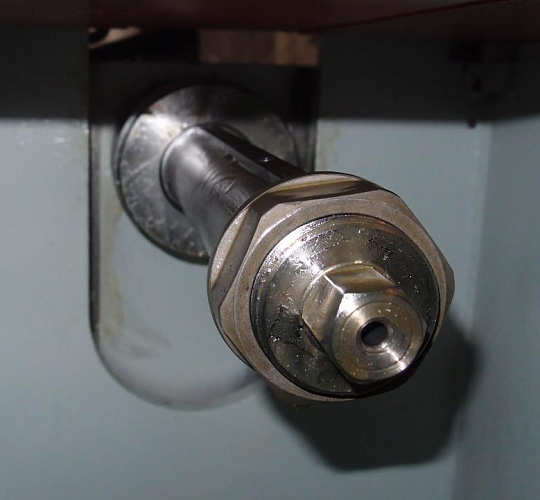

ПИЛЬНЫЙ ШПИНДЕЛЬ
ПИЛЬНЫЙ ШПИНДЕЛЬ
Имеет посадочный диаметр 50 мм.Пильный шпиндель изготовлен в специальном исполнении со шпонкой.

Характеристики

Модель
Ширина обрабатываемых заготовок мм
Толщина обрабатываемых заготовок мм
Минимальная длина обрабатываемых заготовок (одиночно/встык) мм
Скорость подачи м/мин
Частота вращения шпинделей об/мин
Диаметр шпинделей мм
Общая установленная мощность кВт
Кол-во шпинделей шт.
Мощность первого нижнего шпинделя кВт
Мощность правого и левого шпинделей кВт
Мощность второго нижнего шпинделя кВт
Мощность двигателя подачи кВт
Мощность двигателя подъема траверсы кВт
Диаметр инструмента нижнего шпинделя мм
Диаметр инструмента правого и левого шпинделя мм
Диаметр инструмента универсального шпинделя мм
Диаметр патрубка под аспирацию мм
Диаметр инструмента верхнего шпинделя мм
Мощность двигателей верхнего шпинделя кВт
Габаритные размеры (Д х Ш х В) мм
Вес кг
523 SAW
20 - 230
8 - 160
840 / 280
6-36
6800
40
65
5
7,5
2 х 7,5
30
4
0,75
125
108 - 200
108 - 180
5 х 150
108 - 180
7,5
4280 х 1900 х 1700
4600
Сервис
48ч
Качество и оперативность
Выезд на объект в течение 48 часов после обращения.
Умеренные цены
Одни из самых доступных цен на рынке
Pro
Высококвалифицированные специалисты
Штат фирмы укомплектован специалистами высочайшего уровня, способными не только устранить неполадку, но и проконсультировать по эксплуатационным качествам оборудования и дать рекомендации по его использованию.
