Двусторонние рейсмусовые станки QUADRO. Модели 240, 263
Двусторонние рейсмусовые станки QUADRO. Модели 240, 263
Москва

Двусторонние рейсмусовые станки QUADRO. Модели 240, 263

Двусторонние рейсмусовые станки QUADRO. Модели 240, 263
Характеристики

Ширина строгания мм 445; 635

Скорость подачи м/мин 5 - 25

Мощность кВт 13; 18,5

Вес кг 2600; 3200

Задать вопрос менеджеру 8 (800) 505 89 91
Цена по запросу
Двусторонние рейсмусы QUADRO – надежное решение для тяжелой и интенсивной работы

Двустороннее строгание с высокой точностью мебельных щитов, бруса, досок и других заготовок

Конструктивные особенности

Нижний ножевой вал
Нижний ножевой вал
Удобная замена ножей нижнего фуговального вала. Для этого вал выдвигается по направляющим.

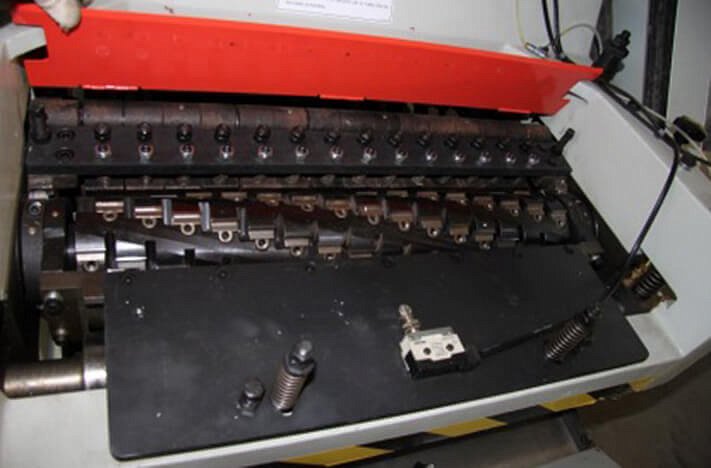

Верхний ножевой вал
Верхний ножевой вал
Удобный доступ к верхнему ножевому валу. При поднятой крышке срабатывает концевик и исключает запуск станка, что обеспечивает безопасную замену ножей.

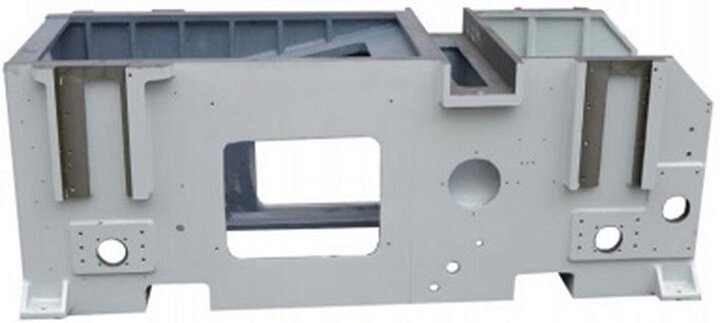

Станина и стол станка
Станина и стол станка
Выполнены литыми, что обеспечивает гашение вибраций и высокую точность обработки.

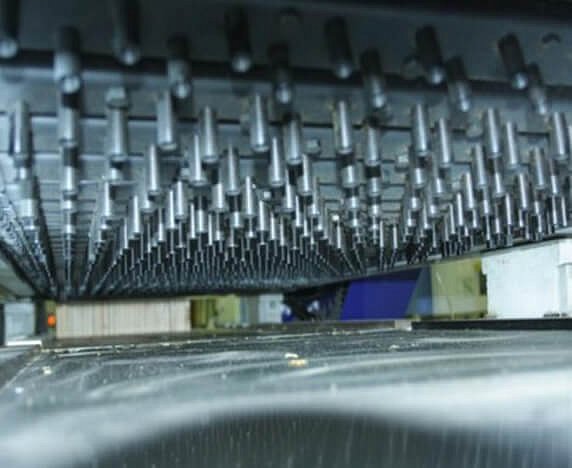

Подающий конвейер
Подающий конвейер
Подача заготовки осуществляется конвейером с подпружиненными пальчиковыми прижимами. Каждый прижимной палец независимо от других подпружинен, а сама заготовка прижата на всем пути нахождения в станке. Также возможна одновременная подача нескольких разнотолщинных заготовок.

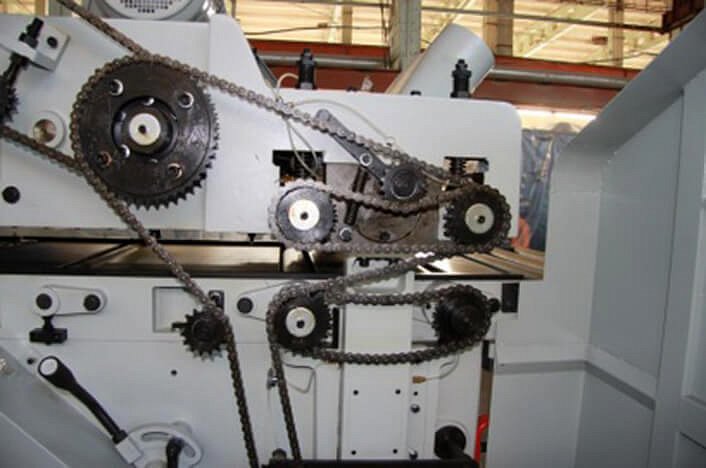

Система привода
Система привода
Привод подающего транспортера, приводных роликов в столе и подающих роликов перед верхним ножевым валом осуществляется посредством массивной цепи от отдельного двигателя и имеет плавную регулировку скорости подачи инвертором. Узлы механизма подачи находятся сбоку станка и закрыты поворотным кожухом, что обеспечивает легкий и удобный доступ к ним для обслуживания.

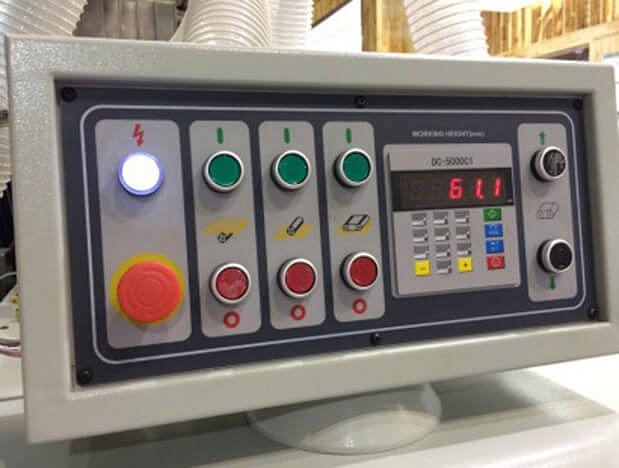

Пульт управления
Пульт управления
На пульте расположены кнопки включения/выключения верхнего и нижнего ножевого вала, транспортера, подъема/опускания верхнего ножевого вала и кнопка аварийного отключения. Выставление на толщину обработки осуществляется с помощью программатора. Отображение размера на электронном цифровом табло. На выходе дублирована кнопка аварийного отключения.
Подъёмные винты
Подъёмные винты
Верхний ножевой вал и подающий транспортер поднимаются и опускаются на 4-х винтовых опорах, что исключает перекос и гарантирует высокую точность. От попадания пыли и грязи винты закрыты кожухами. Концевые выключатели ограничивают ход стола.
Привод нижнего ножевого вала
Привод нижнего ножевого вала
Осуществляется посредством 3-х клиновых ремней. Удобно расположен сбоку станка и оснащен рукояткой для быстрого снятия ремней. В соответствии с нормами безопасности привод закрыт кожухом.

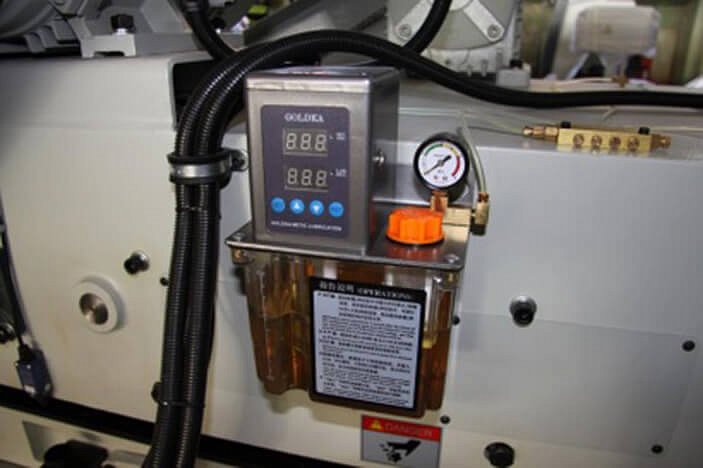

Автоматическая централизованная система смазки конвейера
Автоматическая централизованная система смазки конвейера
На станке установлена автоматическая система смазки подающего конвейера и цепи. Смазка работает по установленному временному интервалу во время работы станка. Время выставляется на дисплее. Оснащена автоматическим отключением станка в случае отсутствия смазки в бачке!
Централизованная система смазки станка
Централизованная система смазки станка
Обеспечивает смазку основных узлов и механизмов станка с помощью ручного насоса. Это существенно экономит время на обслуживание станка.

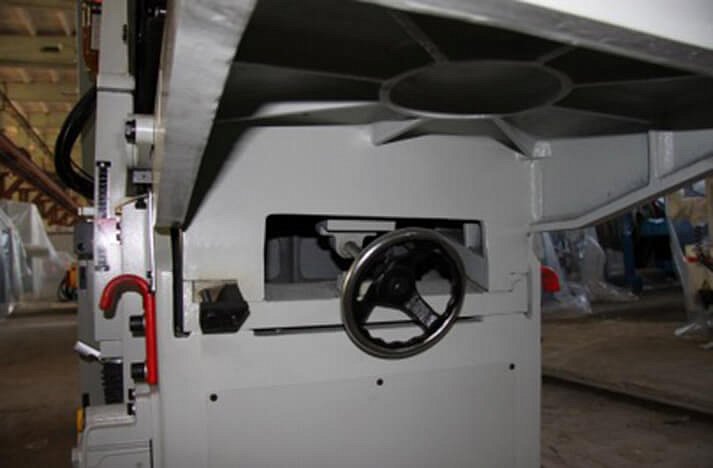

Настройка толщины съема фуговального вала
Настройка толщины съема фуговального вала
Осуществляется с помощью маховика. Отображение размера по миллиметровой шкале.

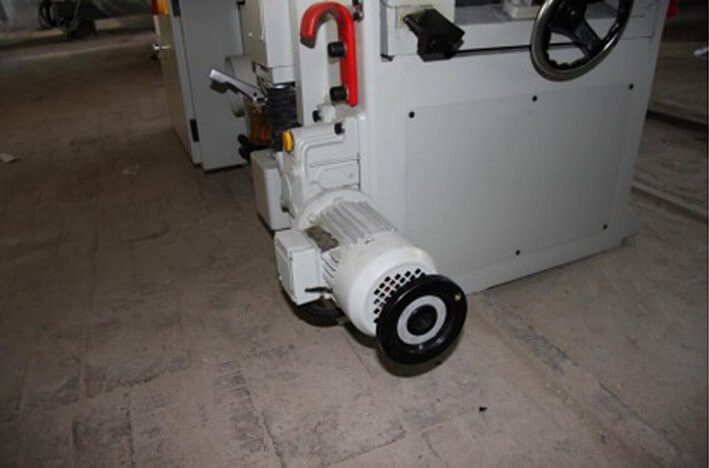

Настройки толщины съема рейсмусового вала
Настройки толщины съема рейсмусового вала
Осуществляется одновременно с настройкой подающего транспортера с помощью электродвигателя, возможно ручное выставление толщины, что делает станок очень надежным в эксплуатации. Толщина обработки отображается на электронном дисплее и дублируется на миллиметровой шкале.

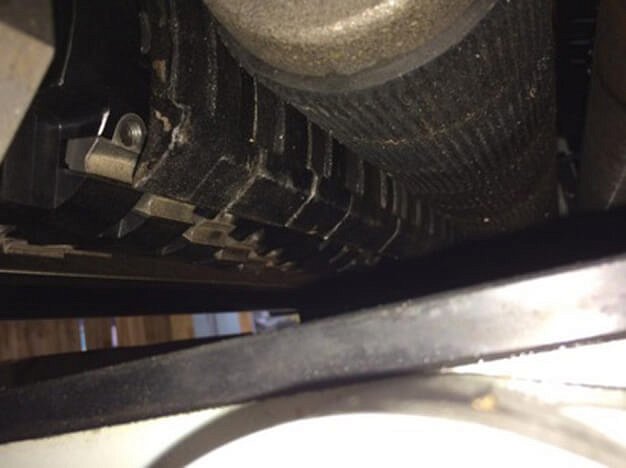

Секционный подающий вал
Секционный подающий вал
Перед рейсмусовым (верхним) ножевым валом заготовку подает секционный валец, что позволяет обрабатывать сразу несколько разнотолщинных заготовок.
Электрокомпоненты
Электрокомпоненты
В станке используются качественные электрокомпонты Schneider Electric и Siemens.

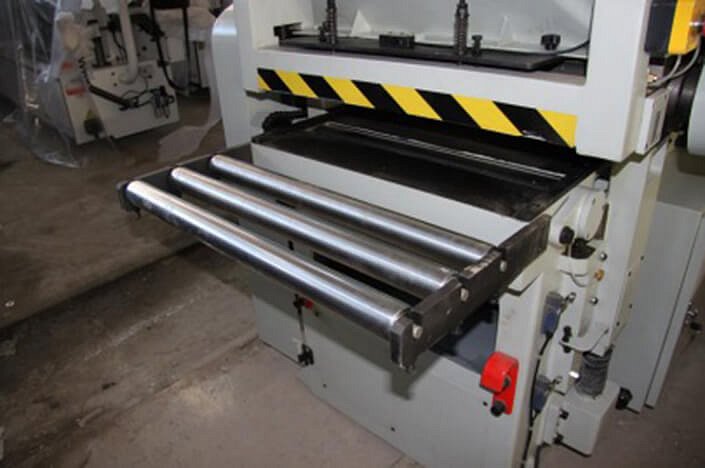

Дополнительные ролики
Дополнительные ролики
В комплект поставки входят 3 дополнительных поддерживающих ролика на выходе и один ролик на входе. Удобно при обработке длинномерных заготовок.

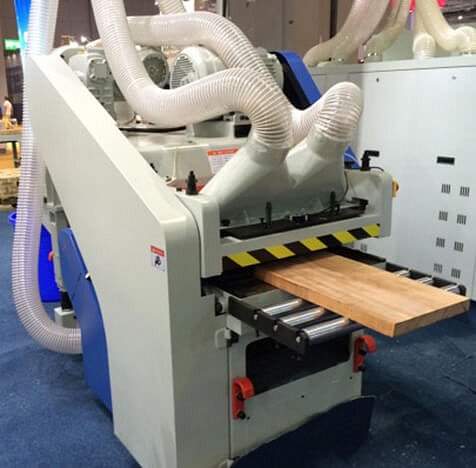

Аспирационные патрубки
Аспирационные патрубки
Эксгаустерные отверстия на верхнем и нижнем ножевом валу Ø150 мм.

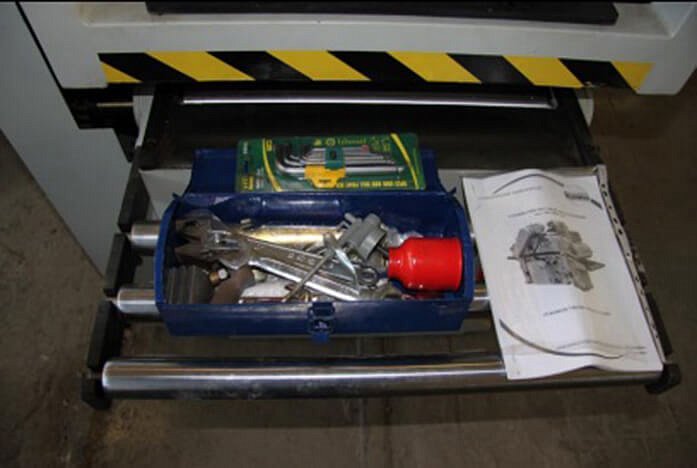

ЗИП
ЗИП
В комплекте со станком ключи, прессмасленка для обслуживания станка и руководство по эксплуатации.

Наши преимущества

  • Станки поставляются в 2-х комплектациях: со спиральным ножевым валом «кукуруза» и стандартным 4-х ножевым валом с плоскими ножами.

Характеристики

Модель
Ширина обработки мм
Скорость подачи м/мин
Толщина обработки мм
Минимальная длина обработки мм
Скорость вращения ножевых барабанов об/мин
Мощность верхнего строгального вала кВт
Мощность нижнего строгального вала кВт
Мощность подачи кВт
Мощность подъема/опускания верхней траверсы кВт
Габаритные размеры (Д х Ш х В) мм
Вес кг
240
263
445
630
5 - 25
5 - 25
10 - 200
10 - 200
310
310
4800
4800
7,5
11
5,5
7,5
3
3
0,75
0,75
2830 х 940 х 1780
2900 x 1180 x 1830
2600
3200
