1-Й ШЛИФОВАЛЬНЫЙ УЗЕЛ (СТАЛЬНОЙ ВАЛ)
Позволяет эффективно калибровать в размер заготовки в т.ч. из твердых пород в интенсивных условиях эксплуатации.
Благодаря исполнению вала из стали исключено его преждевременное растрескивание при подаче заготовки толще, чем настроен станок (в сравнении с обрезиненными валами).

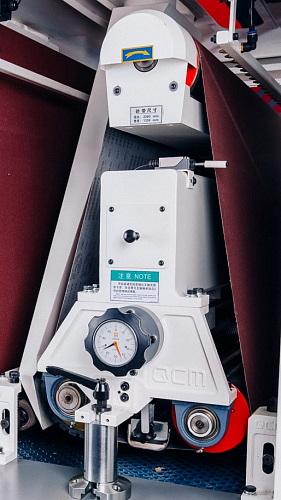

2-Й ШЛИФОВАЛЬНЫЙ УЗЕЛ (ВАЛ + УТЮЖОК)
Выполняет 2 операции: чистовое шлифование обрезиненным валом и выравнивание кинематической волны с помощью плоского утюжка.

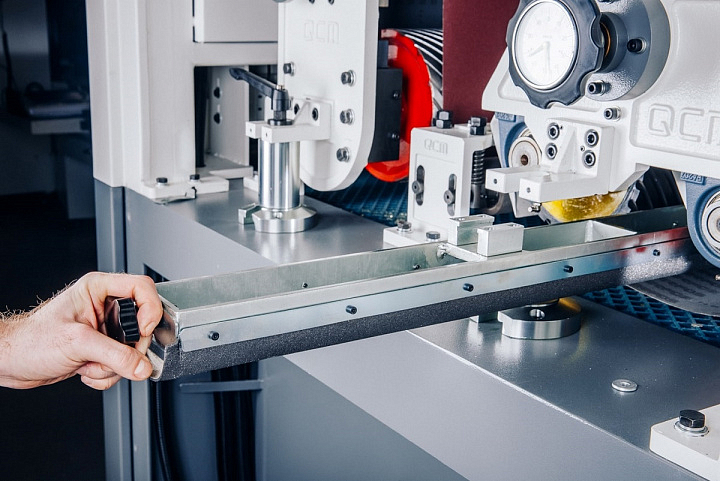

УТЮЖОК
Обеспечивает высокое качество обработанной поверхности.
Установлен на втором узле после обрезиненного вала.
Для обслуживания удобно выдвигается из станка.

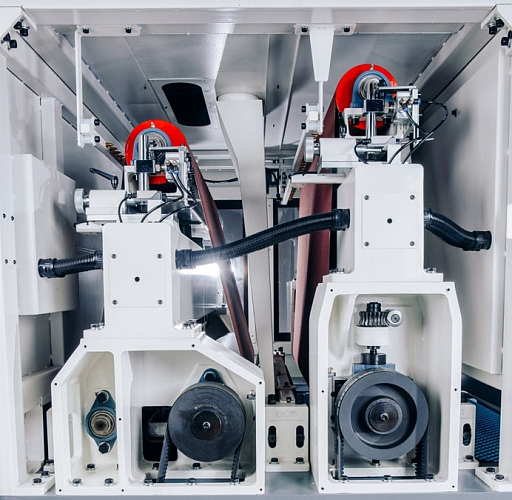

ЧУГУННЫЕ КРЕПЛЕНИЯ ШЛИФОВАЛЬНЫХ УЗЛОВ
Позволяют эффективно гасить вибрации, что повышает качество обработки.
Благодаря усиленной виброустойчивой конструкции станки QUADRO можно эксплуатировать в интенсивных многосменных режимах работы.

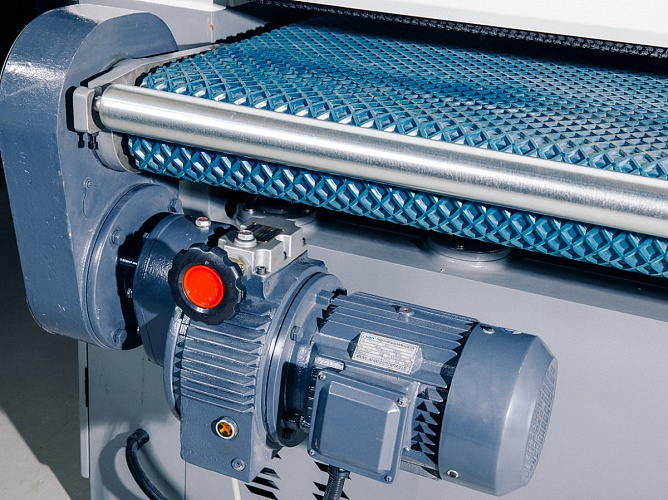

ВАРИАТОР
Плавная регулировка скорости подачи от 5 до 27 м/мин позволяет удобно подбирать оптимальные режимы шлифования в зависимости от вида заготовки и качества поверхности.

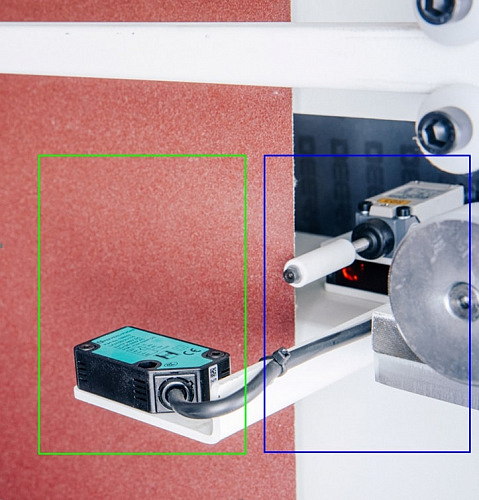

ДАТЧИКИ ОСЦИЛЛЯЦИИ И СХОДА ЛЕНТЫ
Зелёным: фотодатчик осцилляции шлифовальной ленты. При пересечении лентой светового потока срабатывает система осцилляции и лента перемещается в противоположном направлении.
Синим: датчик схода ленты. Обеспечивает дополнительную безопасность и необходим для экстренной остановки станка в случае схода шлифовальной ленты.

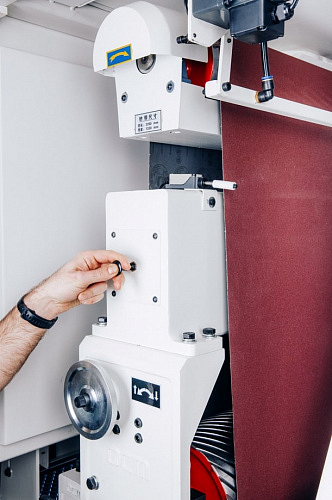

ПНЕВМАТИЧЕСКОЕ НАТЯЖЕНИЕ ШЛИФОВАЛЬНЫХ ЛЕНТ
Пневматическая система гарантирует стабильное натяжение и исключает проскальзывание лент или их разрыв.
Натяжение/ослабление лент быстро осуществляется нажатием переключателя, что минимизирует время на замену лент и увеличивает производительность станка.

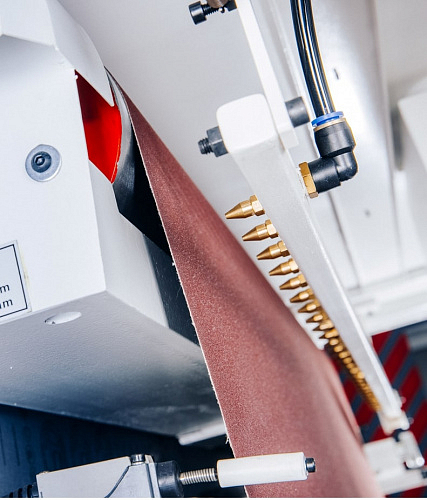

ОБДУВ ДВУХ ШЛИФОВАЛЬНЫХ ЛЕНТ С ОСЦИЛЛЯЦИЕЙ
Обеспечивает очистку лент и охлаждение зёрен абразива в процессе работы для повышения качества шлифования.
Повышает ресурс шлифовальных лент, сокращает затраты на абразив и повышает производительность станка. Установлен на каждом шлифовальном узле. Привод осцилляции от электродвигателя.

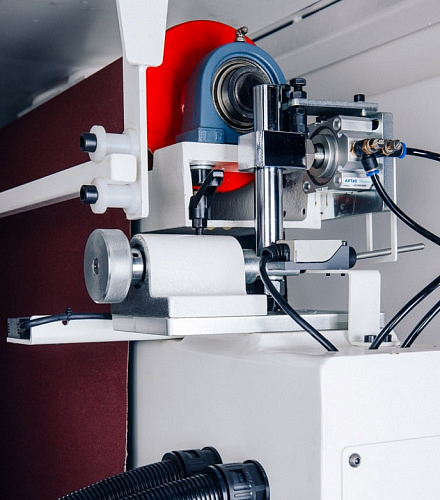

ОСЦИЛЛЯЦИЯ ШЛИФОВАЛЬНЫХ ЛЕНТ
Значительно повышает качество обработки, т.к. осциллирующая лента перемещается одновременно в продольном и поперечном направлении.
Зерна абразива не оставляют полос, т.к. равномерно вырабатываются перемещаясь вдоль и поперек заготовки.

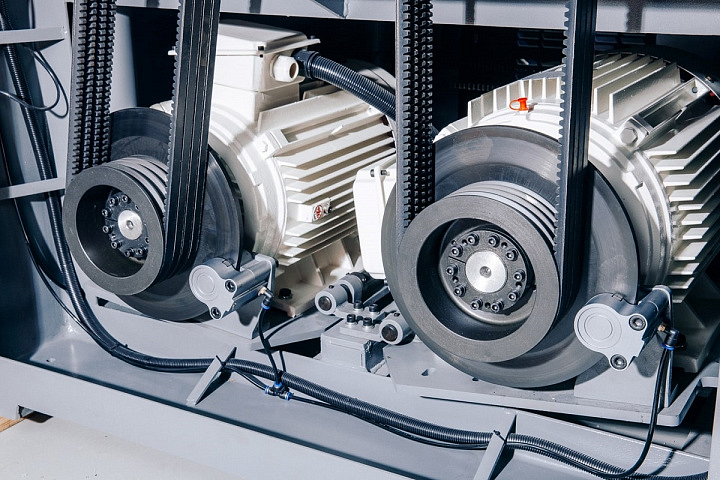

ОТДЕЛЬНЫЙ ПРИВОД ШЛИФОВАЛЬНЫХ УЗЛОВ
Каждый шлифовальный узел имеет привод от отдельного двигателя, что гарантирует стабильную работу станка при тяжелых нагрузках.
Надежный привод каждого узла через 4 зубчатых ремня гарантирует стабильную передачу крутящего момента.
Остановка вращения шлиф лент осуществляется с помощью надежных тормозных колодок.

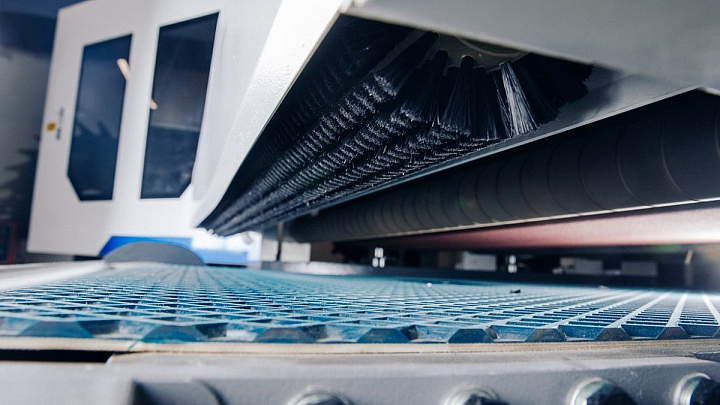

ЩЕТКА ДЛЯ ОЧИСТКИ ОТ ПЫЛИ
Обеспечивает очистку заготовки от пыли после обработки и позволяет исключить дополнительную операцию обеспыливания. Имеет отдельный патрубок для аспирации и собственный электродвигатель. Установлена на выходе из станка.

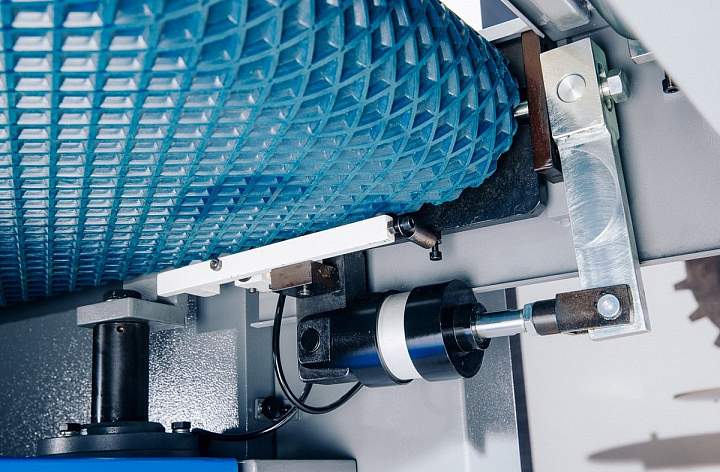

АВТОЦЕНТРИРОВАНИЕ ПОДАЮЩЕГО ТРАНСПОРТЕРА
Система исключает боковое сползание и износ боковой части конвейера, значительно увеличивает ресурс резиновой ленты, снижает затраты на обслуживание станка и повышает производительность.
Осуществляется с помощью отдельного пневмоцилиндра.

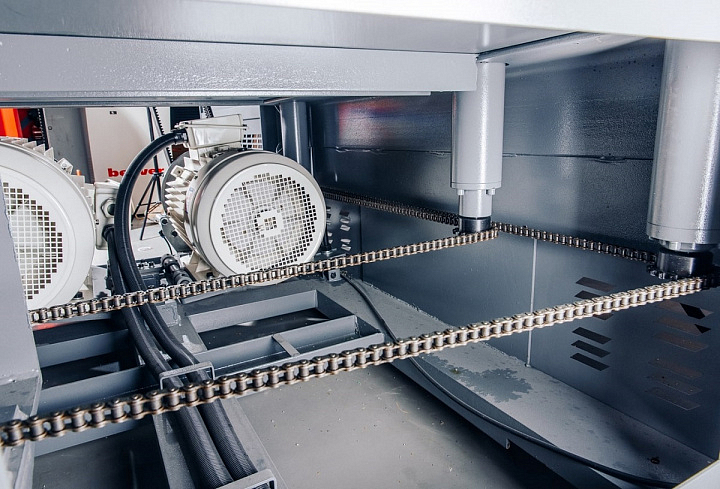

КРЕПЛЕНИЕ СТОЛА НА 4-Х ОПОРАХ И ПРИВОД ПОДЪЕМА СТОЛА
Гарантирует жесткое и стабильное положение стола в процессе обработки и настройки, что в свою очередь обеспечивает стабильное качество получаемой продукции.
Привод подъема стола осуществляется от отдельного двигателя через редуктор и массивную цепную передачу, что обеспечивает синхронную работу 4-х винтов.

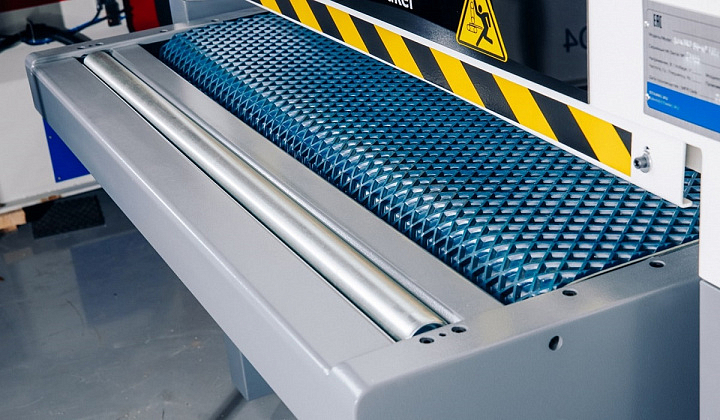

РАСШИРЕНИЕ СТОЛА НА ВХОДЕ С 1 РОЛИКОМ
Позволяет удобно базировать длинномерные заготовки, облегчает их подачу в станок, исключает свисание заготовок, что повышает качество обработки.

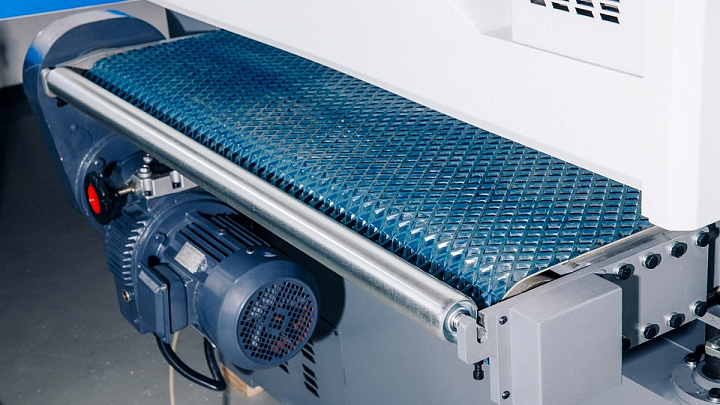

РАСШИРЕНИЕ СТОЛА НА ВЫХОДЕ С 1 РОЛИКОМ
Обеспечивает поддержку заготовки на выходе из станка, исключает её падение, что повышает качество обработки.

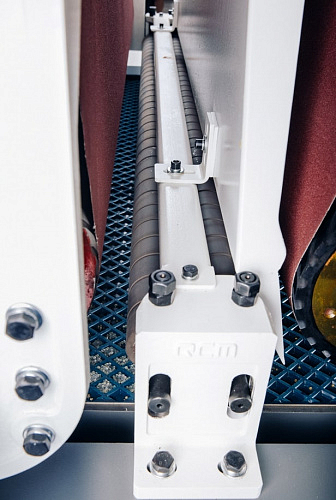

СДВОЕННАЯ СИСТЕМА ПРИЖИМНЫХ РОЛИКОВ
Гарантирует стабильный прижим заготовки и исключает вибрации в процессе обработки, положительно сказывается на качестве шлифования.
Сдвоенные прижимы расположены в местах возможного возникновения вибраций:
1. На входе в станок
2. Между шлифовальными узлами
3. На выходе из станка (один ролик)

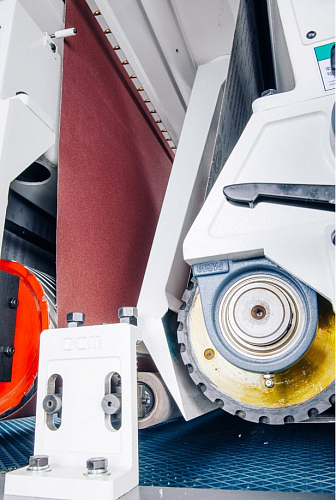

ЭФФЕКТИВНАЯ СИСТЕМА ПЫЛЕУДАЛЕНИЯ
Каждый шлифовальный узел оснащен патрубком для удаления пыли из зоны шлифования для исключения загрязнения заготовки и шлифовальной ленты.

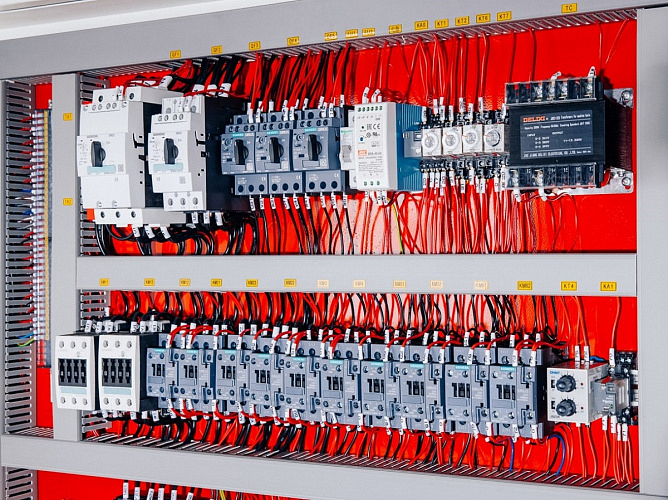

ЭЛЕКТРОКОМПОНЕНТЫ SIEMENS
Высоконадежные электрокомпоненты от ведущего мирового производителя гарантируют стабильную и долголетнюю бесперебойную работу станка.
Пылезащищенное исполнение электрошкафа исключает загрязнение высокочувствительных элементов.

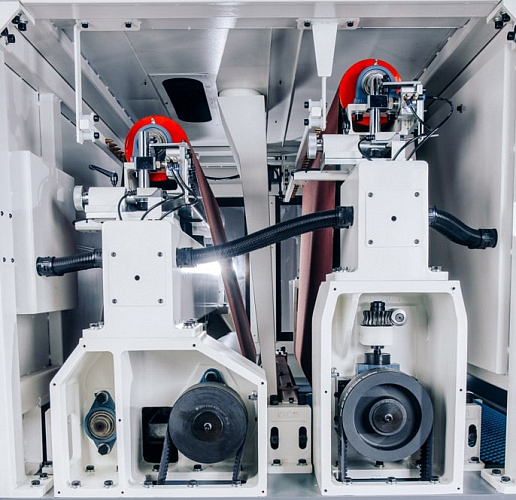

РАБОЧИЙ УЗЕЛ (ВИД СЛЕВА)
Массивные чугунные крепления узлов исключают вибрации и повышают качество шлифования.

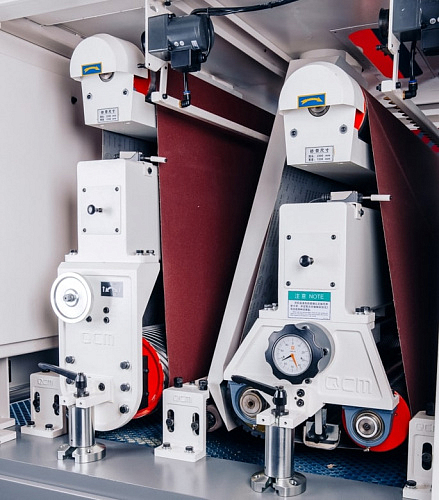

РАБОЧИЙ УЗЕЛ (ВИД СПРАВА)
Массивные чугунные крепления узлов исключают вибрации и повышают качество шлифования.
