5-осевой шипорезно-пазовальный станок с ЧПУ QUADRO. Модель JET ECO

Характеристики

Макс. размер заготовки мм 2000 x 60

Шпиндель кВт 5,5 x 2; 3,7 x 2

Частота вращения об/мин 12 000; 18 000

Смена инструмента ручная

Тип рабочего стола универсальные зажимы

Загрузка материала автоматическая

Вес кг 3500

Задать вопрос менеджеру 8 (800) 505 89 91

5 245 009 ₽

4 667 888 ₽

Получить предложение Запрос на лизинг

Назначение

Автоматический двусторонний шипорезный станок QUADRO JET ECO предназначен для зарезки скруглённых шипов всех видов с наклонами по оси шипа, а также для выборки пазов и сверления отверстий. Станок позволяет изготовить все типы мебельных соединений типа «шип-паз». Управление осуществляется интуитивно понятным контроллером.

Область применения

На QUADRO JET ECO возможно изготовить шипы - круглый, квадратный, поясной круглый и китайский. Также на оборудовании выполняют снятие фаски и сверление.

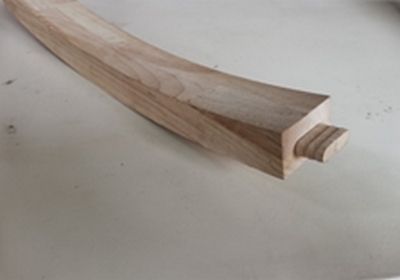

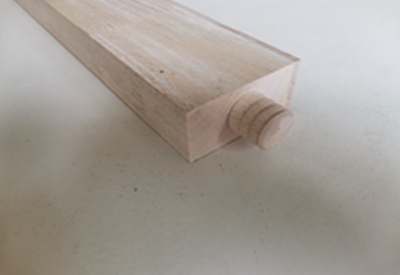

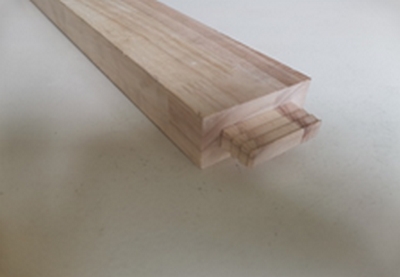

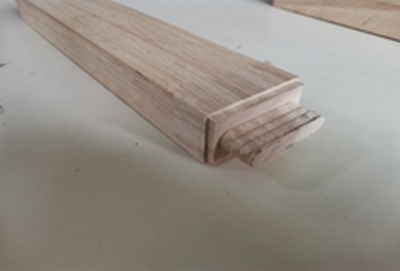

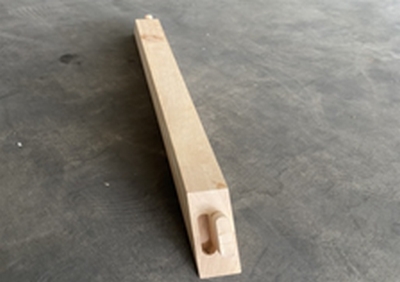

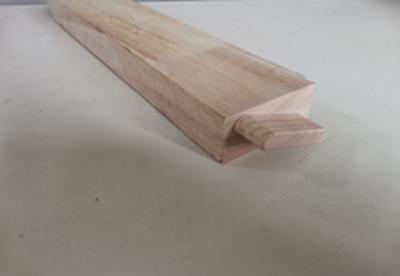

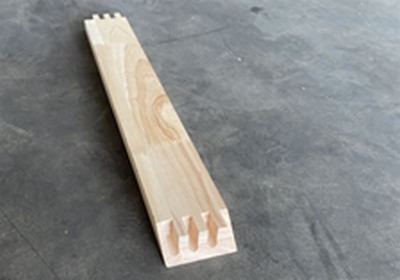

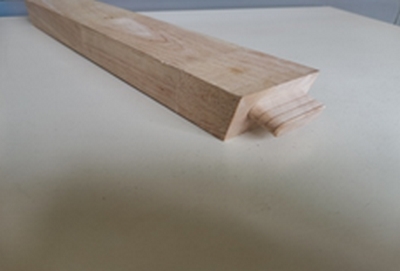

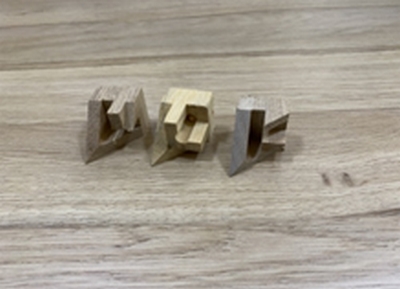

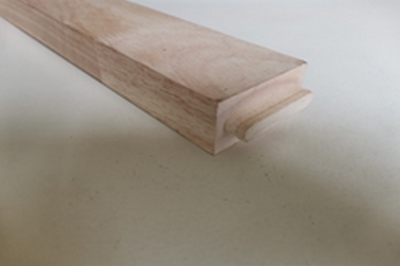

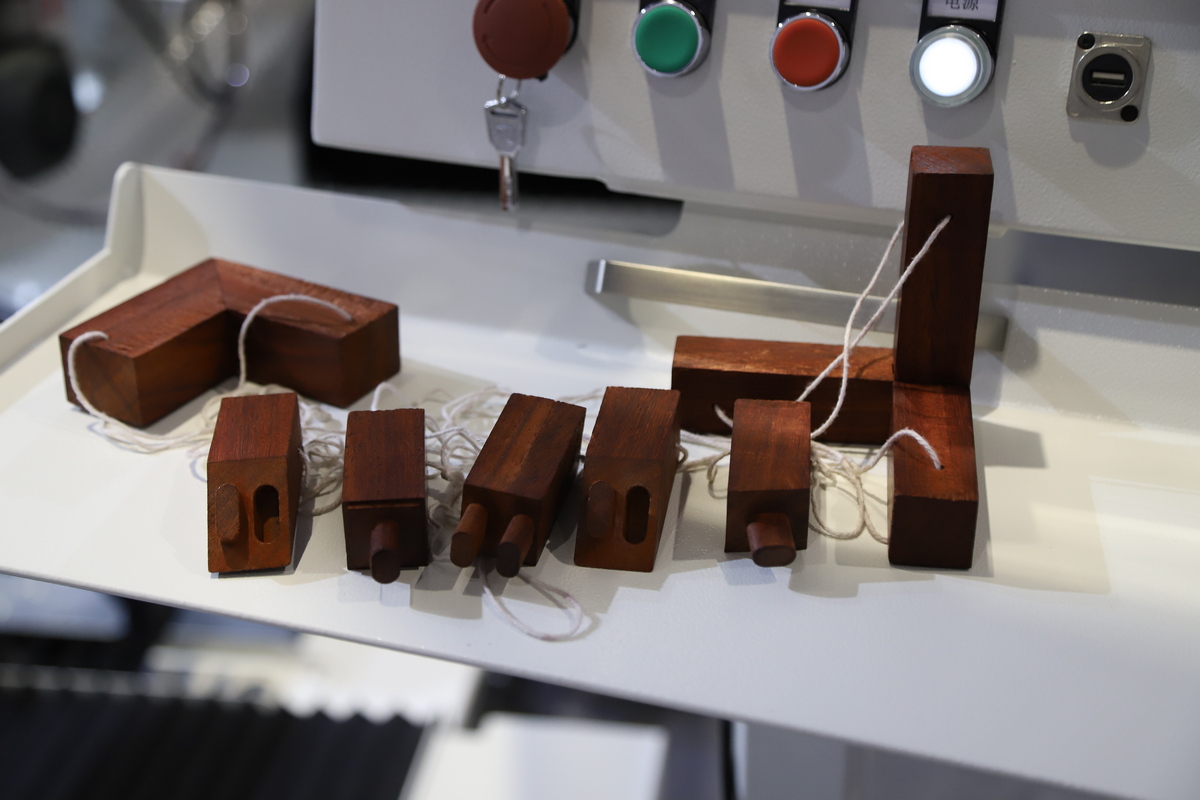

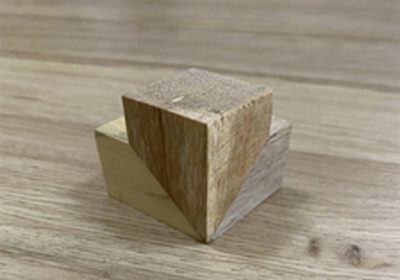

Получаемые изделия

Конструктивные особенности

КОНСТРУКЦИЯ СТАНИНЫ

Станина сварена из высокопрочных стальных пластин с распределенными внутри ребрами жесткости и проходит высокотемпературный отжиг и обработку вибрационным старением.

Структурная прочность элементов проанализирована и рассчитана Методом Конечных Элементов (МКЭ, FEM - Finite element method), что гарантирует геометрическую точность и расчётную прочность оборудования.

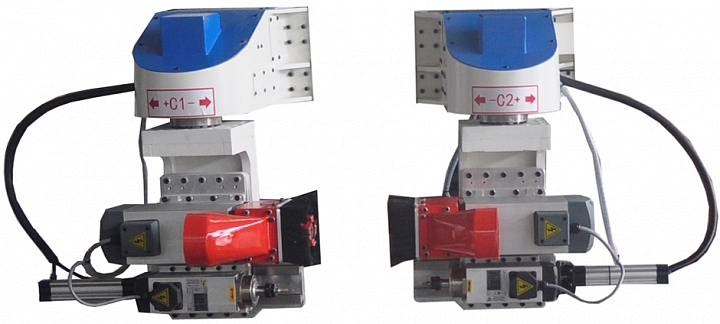

ФРЕЗЕРНЫЕ ГОЛОВЫ

Фрезерный шпиндель для нарезания шипа 5,5 кВт ч x 2, 12 000 об\мин.
Фрезерный шпиндель для нарезания паза 3,7 кВт x 2,18 000 об\мин.
Конструкция шпинделя пятиосевого обрабатывающего центра и импортный редуктор сокращают время позиционирования угла поворота.

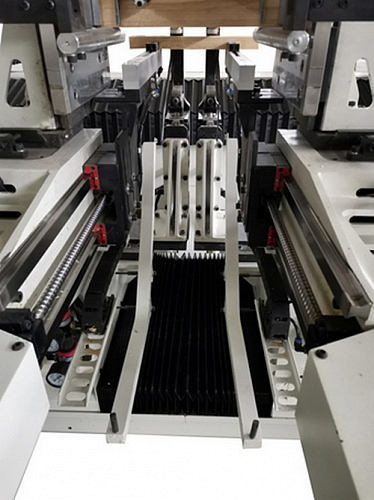

АВТОМАТИЧЕСКАЯ ПОДАЧА И РАЗГРУЗКА ДЕТАЛЕЙ

Заготовки укладываются в магазин вручную, затем по одной подаются толкателем на стол, после чего закрепляются прижимами:

- Зажимы регулируются по высоте, при закреплении изогнутых заготовок их верхняя часть наклоняется;
- Разгрузка заготовок производится на направляющие - в оптимальной позиции для изъятия оператором заготовок и проверки их качества;
- Примерное время на загрузку и выгрузку = 2 сек.

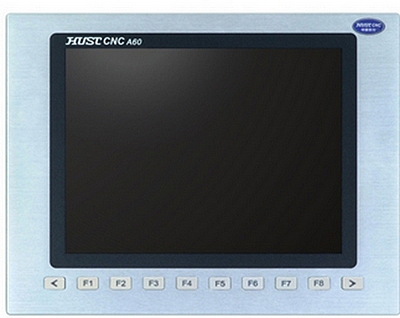

СИСТЕМА УПРАВЛЕНИЯ СТАНКОМ

Сервоприводы, серводвигатели и системы управления производятся на тайваньской платформе Edraw. Двигатель представляет собой абсолютный энкодер с более сильной защитой от помех. Нет необходимости возвращаться в исходное положение каждый раз при включении устройства.

Дополнительная комплектация

Направляющие HIWIN (Тайвань).
Электроавтоматика Schneider (Франция).
Редуктор поворотной оси Shimpo Nidec (Япония).

Наши преимущества

Работа в автоматическом режиме - высокая производительность.
Одновременное фрезерование соединений типа "шип-паз" с 2-х сторон.
5-ти осевая фрезерная обработка.
Параметрическое написание управляющей программы.
Быстрое время позиционирования и наклона фрезерного модуля.

Характеристики

Модель

Длина материала (прямой, с угловым шипом 45°) мм

Ширина материала (прямой шип) мм

Длина материала (прямой шип) мм

Толщина материала (прямой шип) мм

Поворот оси B °

Поворот оси С °

Мощность шпинделя для нарезания шипа кВт

Частота вращения шпинделя для нарезания шипа об/мин

Мощность шпинделя для нарезания паза кВт

Частота вращения шпинделя для нарезания паза об/мин

Скорость перемещения по оси X м/мин

Скорость перемещения по оси Y1, Y2 м/мин

Скорость перемещения по оси Z м/мин

Количество шпинделей шт

Система управления

Электрокомпоненты

Зубчатые передачи и редуктора

Направляющие

Размер зоны обработки мм

Максимальная скорость подачи м/мин

Мощность шпинделя S1 / S6 кВт

Габаритные размеры (Д х Ш х В) мм

Вес кг

JET ECO

450 - 2000

10 - 60

180 - 2000

10 - 80

-55 - 0

5,5

12 000

3,7

18 000

Контроллер HUST CNC (русифицированный интерфейс)

Schneider (Франция)

Shimpo Nidec (Япония)

HIWIN (Тайвань)

2000 x 60

5,5 / 3,7

3910 х 2850 х 2150

3500
