Шипорезные станки для ящичного шипа с ЧПУ QUADRO. Модели 3170A, 3190A
Шипорезные станки для ящичного шипа с ЧПУ QUADRO. Модели 3170A, 3190A
Москва

Шипорезные станки для ящичного шипа с ЧПУ QUADRO. Модели 3170A, 3190A

Шипорезные станки для ящичного шипа с ЧПУ QUADRO. Модели 3170A, 3190A
Характеристики

Макс. длина заготовки мм не ограничена

Макс. ширина заготовки мм 700; 900

Мощность кВт 3

Задать вопрос менеджеру 8 (800) 505 89 91
Цена по запросу

Получаемые изделия

Конструктивные особенности

ФРЕЗЕРНЫЙ ШПИНДЕЛЬ
ФРЕЗЕРНЫЙ ШПИНДЕЛЬ

Обработка осуществляется концевыми фрезами, которые крепятся в цанге.

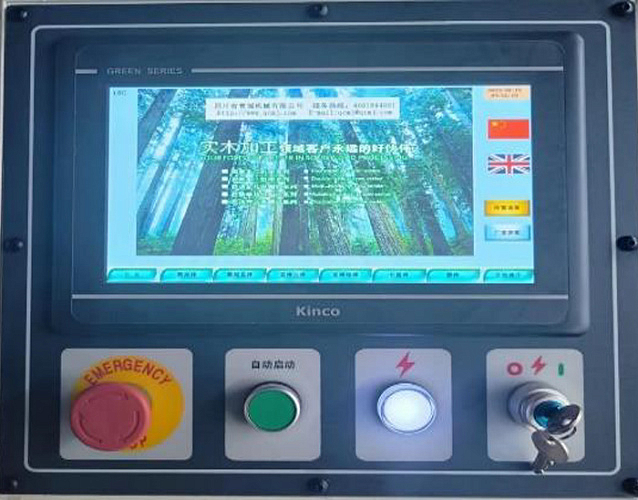

УПРАВЛЕНИЕ
УПРАВЛЕНИЕ

Интуитивно понятный пульт позвлоляет управлять всеми узлами и режимами c одной панели. Удобный сенсорный экран.

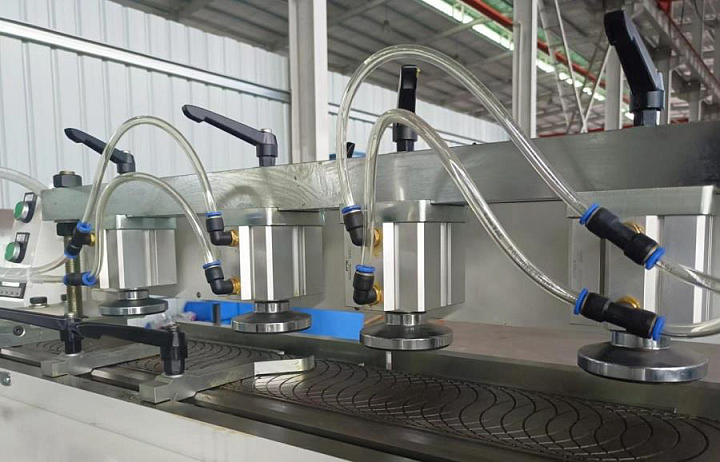

ПНЕВМАТИЧЕСКИЕ ПРИЖИМЫ ЗАГОТОВОК
ПНЕВМАТИЧЕСКИЕ ПРИЖИМЫ ЗАГОТОВОК

4 надежных прижима регулируются по длине. Детали, которые будут соединяться обрабатываются одновременно за 1 проход, что гарантирует точность соединения и производительность.

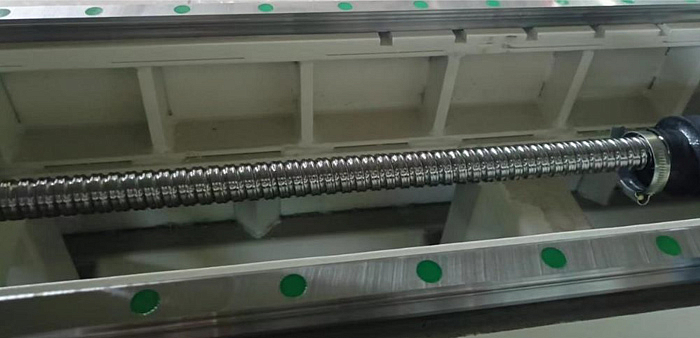

ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ И ШВП
ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ И ШВП

Точность перемещения фрезерного узла и высокое качество обработки обеспечивается использованием линейных направляющих и шарико-винтовой пары.

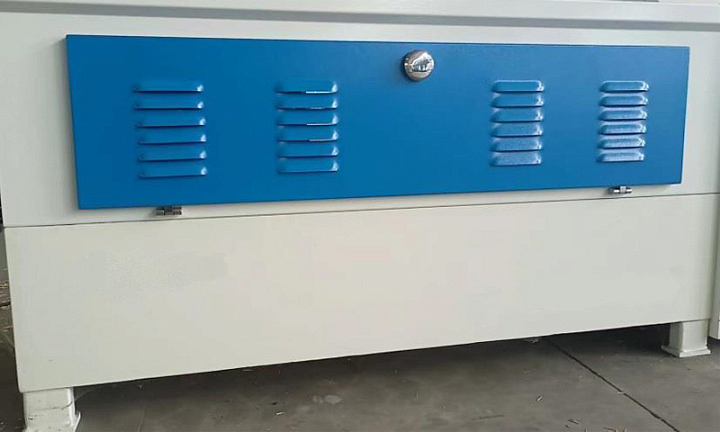

СТАНИНА СТАНКА
СТАНИНА СТАНКА

Массивная станина, усиленная ребрами жесткости, надежно гасит вибрации, что значительно повышает качество обработки и ресурс режущего инструмента.

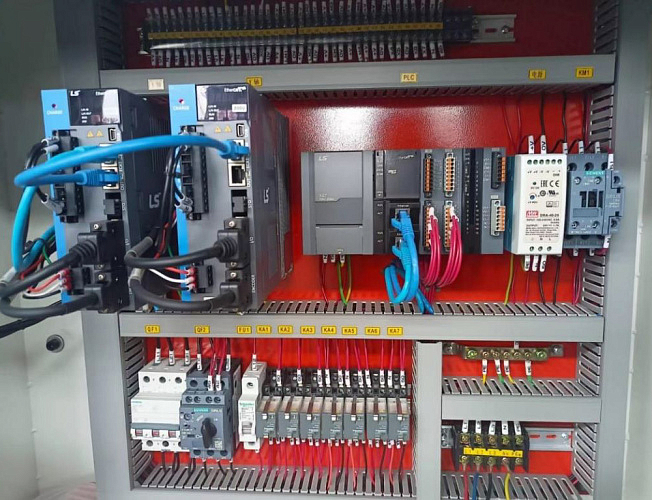

ЭЛЕКТРОКОМПОНЕНТЫ
ЭЛЕКТРОКОМПОНЕНТЫ

Надежные комплектующие ведущих мировых производителей Siemens, Schneider и др.

Наши преимущества

  • Производство шипа типа «ласточкин хвост».
  • Высокая производительность (1 цикл обработки примерно от 3 до 30 сек.).
  • Автоматическое перемещение шпинделя.
  • Одновременная обработка двух заготовок.
  • Ширина и глубина шипа регулируются в программе.
  • Пневматический прижим заготовок.
  • Высокая точность и скорость благодаря перемещению узлов по линейным призматическим направляющим при помощи ШВП.

Характеристики

Модель
Макс. ширина обработки мм
Толщина обработки мм
Общая мощность кВт
Частота вращения шпинделя об/мин
Габаритные размеры (Д х Ш х В) мм
Вес кг
3170A
3190A
700
900
10 - 40
10 - 40
3
3
18 000
18 000
2020 x 920 x 1160
2230 x 920 x 1160
680
750
