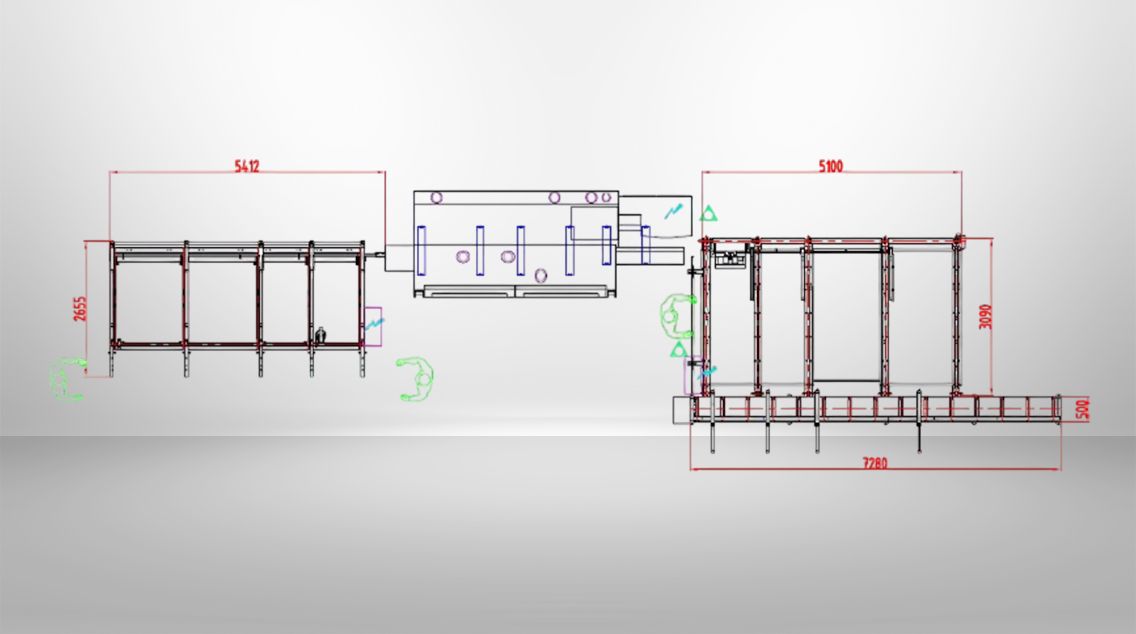

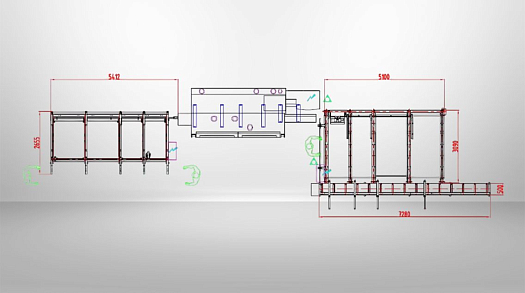

Система автоматической подачи-приёма заготовок АСП-6

Система предназначена для организации автоматической подачи, разгона до необходимой скорости и приема обработанной заготовки из четырехсторонних продольно-фрезерных станков.

Предприятия и цеха по производству столярно-строительных изделий, мебельного щита, производству погонажных изделий.

• Рольганг приводной со сбрасывателем - 1 шт.;
• Пластинчатый транспортёр - 1 шт.;
• Автоподатчик - 1 шт.;
• Транспортер поперечный с приёмником - 1 шт.

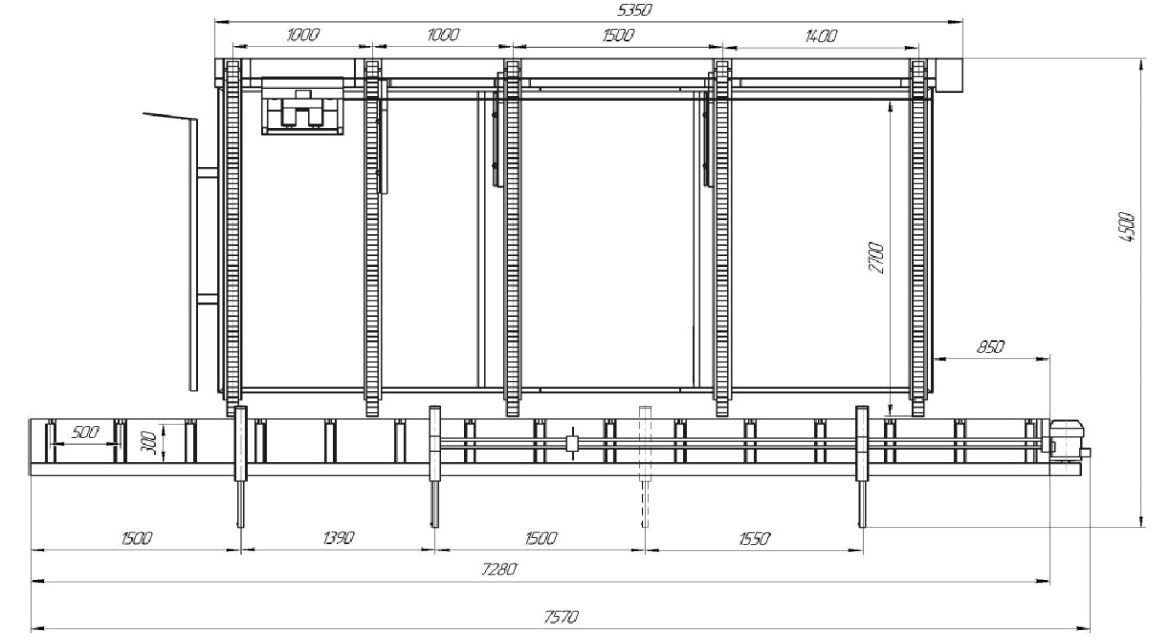

1. Рольганг;
2. Транспортер поперечный;
3. Автоподатчик;
4. Ролики;
5. Привод рольганга;
6. Конечный выключатель;
7. Направляющая конечного выключателя;
8. Сталкиватель;
9. Цепь пластинчатая;
10. Привод транспортера пластинчатого;
11. Приводной вал пластинчатых цепей;
12. Линейка упорная продольная;
13. Линейка упорная поперечная;
14. Ограничитель высоты заготовки.

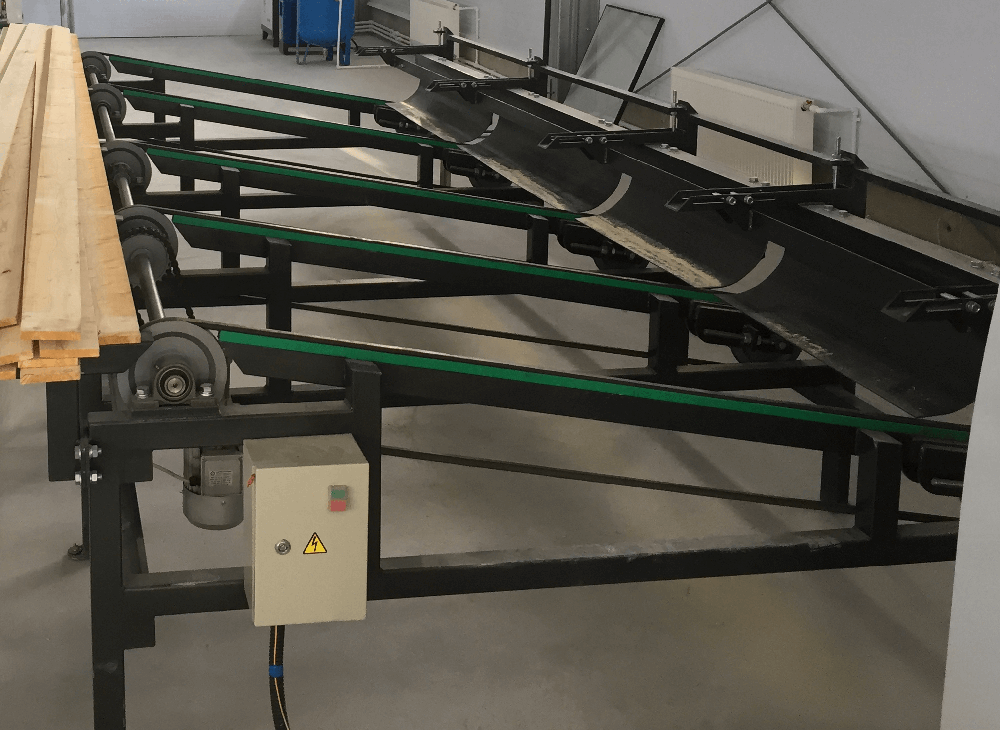

Обработанная доска поступает из станка и движется вдоль направляющих (поз.7 и 8) Толщина принимаемого материала регулируется упором (поз.9) с помощью винтов (поз.10). Как только доска выходит из под упора (поз.9) под действием собственного веса она переворачивается и скатывается по отбойникам на направляющие с ремнями. Ремни производят транспортировку сортируемого материала на рабочую поверхность (поз.13). Оператор в ручную производит разбраковку доски по сортам, прижимая ее к упору (поз. 14). Винт (поз.11) позволяет настроить положение направляющих по высоте. С помощью шпилек (поз.12) и гаек к ним производится натяжка ремней.

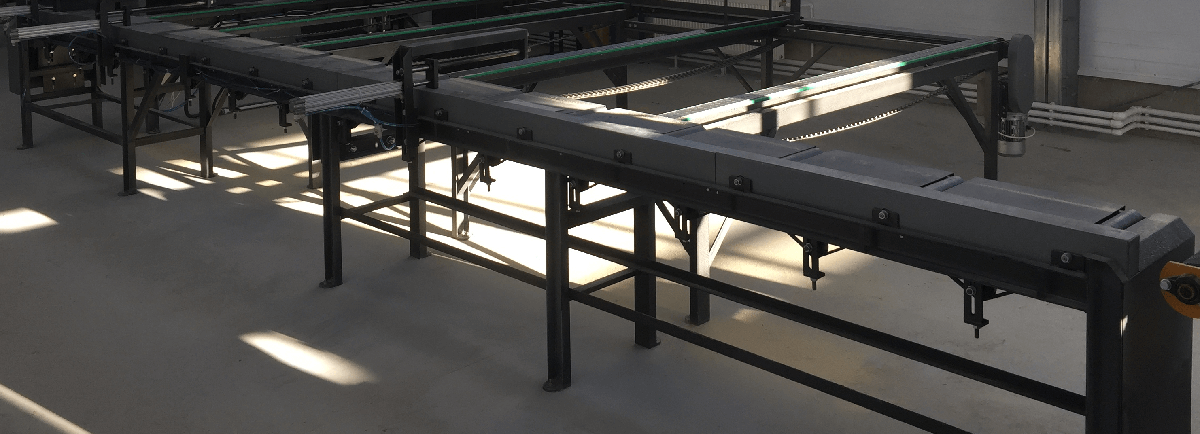

Рольганг приводной со сбрасывателем, пластинчатый транспортёр, транспортёр поперечный
