Четырехсторонний продольно-фрезерный станок с пильным узлом для тарной доски QUADRO. Модель 620SAW
Четырехсторонний продольно-фрезерный станок с пильным узлом для тарной доски QUADRO. Модель 620SAW
Москва

Четырехсторонний продольно-фрезерный станок с пильным узлом для тарной доски QUADRO. Модель 620SAW

Четырехсторонний продольно-фрезерный станок с пильным узлом для тарной доски QUADRO. Модель 620SAW
Характеристики

Макс. ширина заготовки мм 200

Макс. толщина заготовки мм 200

Мин. толщина строганиямм 10

Вес кг 4300; 4600

Задать вопрос менеджеру 8 (800) 505 89 91
Цена по запросу

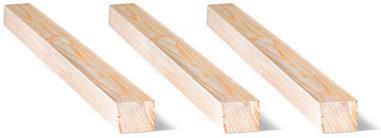

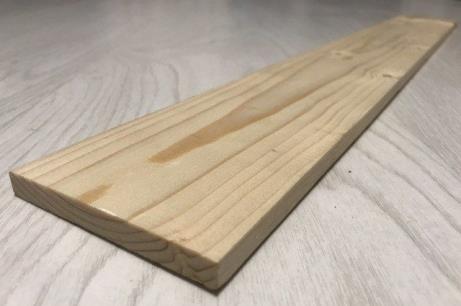

Получаемые изделия

Конструктивные особенности

ЧУГУННАЯ МАССИВНАЯ ЛИТАЯ СТАНИНА, ПРОШЕДШАЯ ТОЧНУЮ МЕХАНИЧЕСКУЮ ОБРАБОТКУ ЗА 1 УСТАНОВ
ЧУГУННАЯ МАССИВНАЯ ЛИТАЯ СТАНИНА, ПРОШЕДШАЯ ТОЧНУЮ МЕХАНИЧЕСКУЮ ОБРАБОТКУ ЗА 1 УСТАНОВ
А также специальную термическую обработку для снятия внутренних напряжений металла. Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность станины, полностью исключает возможность возникновения вибрации даже при работе на высоких скоростях подачи или обработке массивных заготовок.

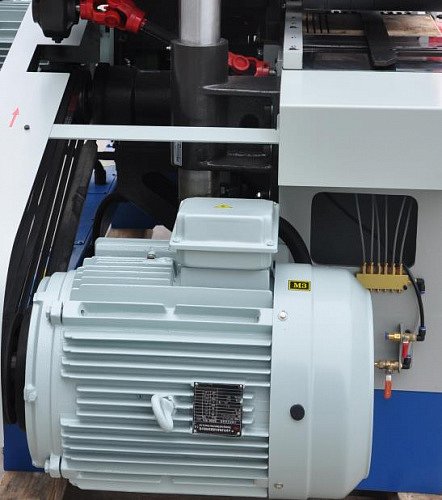

МОЩНОСТЬ ПРИВОДА ПИЛЬНЫХ УЗЛОВ 22 и 30 кВт
МОЩНОСТЬ ПРИВОДА ПИЛЬНЫХ УЗЛОВ 22 и 30 кВт
Позволяет устанавливать несколько дисковых пил диаметром до 320 мм с максимальной высотой пропила заготовки 200 мм. Для реализации возможностей двигателя такой мощности для передачи вращения используются специальные ремни трапецеидального поперечного сечения.
ВЫСОКОСКОРОСТНЫЕ ПРЕЦИЗИОННЫЕ ДИНАМИЧЕСКИ СБАЛАНСИРОВАННЫЕ ШПИНДЕЛИ
ВЫСОКОСКОРОСТНЫЕ ПРЕЦИЗИОННЫЕ ДИНАМИЧЕСКИ СБАЛАНСИРОВАННЫЕ ШПИНДЕЛИ
Отвечают всем требованиям автоматизированного современного производства, проходят обязательную предварительную обкатку перед установкой на станок, маркировку, балансировку. Шпиндели собраны на базе самых точных в мире подшипников известной фирмы NACHI (Япония).
МОЩНАЯ СИСТЕМА ПОДАЧИ И ФИКСАЦИИ ПИЛОМАТЕРИАЛА
МОЩНАЯ СИСТЕМА ПОДАЧИ И ФИКСАЦИИ ПИЛОМАТЕРИАЛА
Система подачи состоит из оптимального количества приводных роликов (расположенных как в столе, так и над столом). В столе станка расположено 5 приводных ролика. Необходимы для протяжки массивных заготовок шириной до 200 мм, в том числе заготовок естественной влажности.

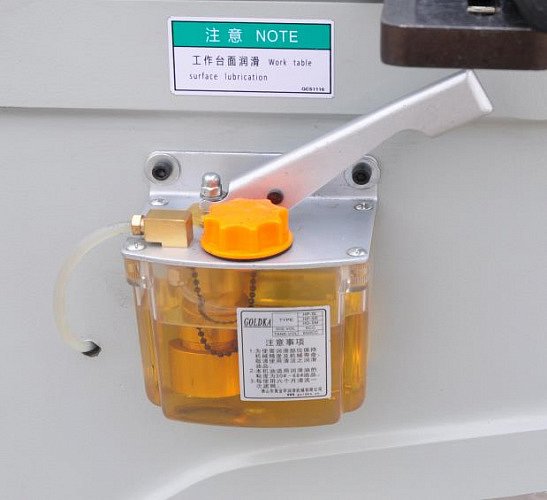

РУЧНОЙ НАСОС ДЛЯ СМАЗКИ РАБОЧЕГО СТОЛА
РУЧНОЙ НАСОС ДЛЯ СМАЗКИ РАБОЧЕГО СТОЛА
На стол по необходимости подается смазка. Смазка необходима для снижения усилия на систему подачи, повышение качества заготовок за счет исключения налипания смолы и стружки.
КОГТЕВАЯ ЗАЩИТА
КОГТЕВАЯ ЗАЩИТА
Установлена на станке и препятствует обратному выбросу заготовок. Благодаря данной системе соблюдаются нормы безопасности оператора станка. Когтевые лучи изготовлены из прочной стали.
СПЕЦИАЛЬНОЕ ИСПОЛНЕНИЕ ВЕРХНЕГО ПРИЖИМА И ПЛИТЫ ПИЛЬНОГО УЗЛА
СПЕЦИАЛЬНОЕ ИСПОЛНЕНИЕ ВЕРХНЕГО ПРИЖИМА И ПЛИТЫ ПИЛЬНОГО УЗЛА
Изготовлены из текстолита и твердых пород древесины для удобства и быстрого формирования необходимого постава пил.
ЧУГУННЫЕ РЕДУКТОРЫ С КАРДАННЫМ ПРИВОДОМ ПРИЖИМНЫХ РОЛИКОВ
ЧУГУННЫЕ РЕДУКТОРЫ С КАРДАННЫМ ПРИВОДОМ ПРИЖИМНЫХ РОЛИКОВ
Мощная система подачи (передача крутящего момента) позволяет протягивать заготовки при максимальных режимах пиления, а литое исполнение редукторов позволяет избегать возникновения каких-либо вибраций.

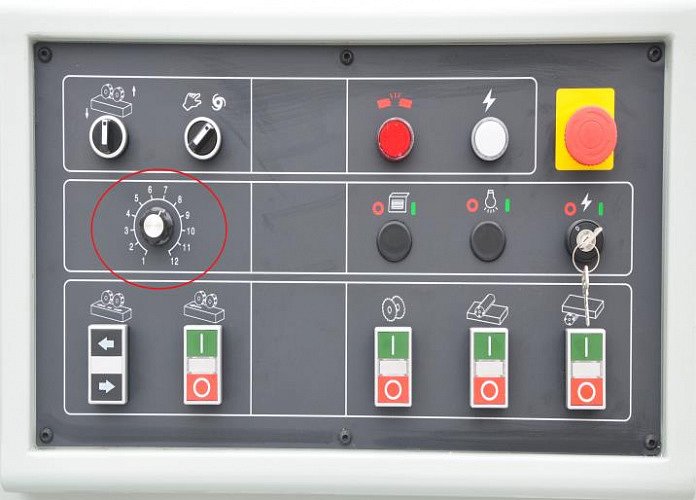

ЭЛЕКТРОННЫЙ ИНВЕРТОР
ЭЛЕКТРОННЫЙ ИНВЕРТОР
Для бесступенчатой регулировки скорости подачи заготовок в диапазоне от 5 до 25 м/мин используется частотный инвертор. Надежная и современная система позволяет достигать необходимых скоростей подачи при самых разных режимах пиления.
ПНЕВМАТИЧЕСКОЕ УПРАВЛЕНИЕ ПРИЖИМНЫМИ РОЛИКАМИ
ПНЕВМАТИЧЕСКОЕ УПРАВЛЕНИЕ ПРИЖИМНЫМИ РОЛИКАМИ
Это обеспечивает безупречное позиционирование заготовки в процессе обработки. Настройка усилия прижима производится быстро и удобно с центрального пульта управления.

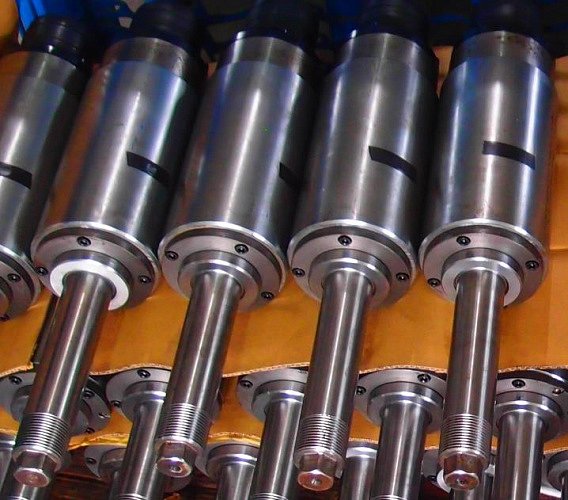

НАРУЖНЫЙ ДИАМЕТР ШПИНДЕЛЕЙ 50 ММ
НАРУЖНЫЙ ДИАМЕТР ШПИНДЕЛЕЙ 50 ММ
Позволяет обрабатывать заготовки шириной 200 мм, использовать дисковые пилы .

Наши преимущества

  • Станок для изготовления тарной доски. Предназначен для продольного четырехстороннего фрезерования в размер по толщине заготовок из древесины с дальнейшей продольной распиловкой калиброванной заготовки на доски, бруски заданной толщины, а также раскроя досок на заготовки заданной ширины.

Характеристики

Модель
Минимальная длина обрабатываемых заготовок (одиночно/встык) мм
Максимальная толщина заготовки мм
Скорость подачи м/мин
Частота вращения шпинделей об/мин
Диаметр шпинделей мм
Мощность 1-го горизонтального шпинделя кВт
Мощность 2-го правого вертикального шпинделя кВт
Мощность 3-го левого вертикального шпинделя кВт
Мощность 4-го верхнего горизонтального шпинделя кВт
Мощность привода подачи кВт
Максимальная ширина заготовки мм
Минимальная толщина строгания мм
Мощность привода пильного вала кВт
Мощность привода траверсы кВт
Общая мощность кВт
Диаметр патрубков стружкоприемника мм
Диаметр пильных шпинделей мм
Частота вращения пильных шпиндей об/мин
Диаметр х количество патрубков под аспирацию мм х шт
Диаметр инструмента на 1-м нижнем горизонтальном шпинделе мм
Диаметр инструмента на 2-м правом шпинделе мм
Диаметр инструмента на 3-м левом шпинделе мм
Диаметр инструмента на 4-м верхнем горизонтальном шпинделе мм
Диаметр инструмента на верхнем пильном узле мм
Диаметр инструмента на нижнем пильном узле мм
5-й верхний пильный шпиндель кВт
6-й нижний пильный шпиндель кВт
Давление воздуха в пневмосистеме МПа
Габаритные размеры (Д х Ш х В) мм
Вес кг
620SAW
620SAW Light
550 / 480
650 / 480
200
125
5 - 25
5 - 25
6800
6800
40
40
7,5
7,5
7,5
7,5
7,5
7,5
11
11
7,5
7,5
200
200
10
10
0,37 x 2
ручное
0,75
0,75
94,5
82,25
150 x 3
150 x 3
50
40
4500
4500
150 x 3
150 x 3
125
125
110 - 180
110 - 180
110 - 180
110 - 180
110 - 180
110 - 180
250 - 320
180 - 250
250 - 320
180 - 250
22
18,5
30
22
0,3 - 0,6
0,3 - 0,6
4580 x 1800 x 1750
4530 x 1680 x 1750
4600
4300
