Двухсторонний продольно-фрезерный станок с пильным узлом QUADRO. Модель 320SAW TARUKI
Двухсторонний продольно-фрезерный станок с пильным узлом QUADRO. Модель 320SAW TARUKI
Москва

Двухсторонний продольно-фрезерный станок с пильным узлом QUADRO. Модель 320SAW TARUKI

Двухсторонний продольно-фрезерный станок с пильным узлом QUADRO. Модель 320SAW TARUKI
Характеристики

Макс. ширина заготовки мм 200

Макс. толщина заготовки мм 75

Мин. толщина строганиямм 15

Вес кг 3300

Задать вопрос менеджеру 8 (800) 505 89 91
Цена по запросу

Получаемые изделия

Конструктивные особенности

Охлаждение пил
Охлаждение пил
Для эффективного охлаждения пил во время работы станок оснащен отдельным штуцером для подключения воды для охлаждения. К данному штуцеру подключается шланг с внутренним диаметром Ø 12. Путем регулировки степени открытия регулировочного клапана можно регулировать объем воды, подаваемой в полый пильный вал. При включении двигателя подачи электромагнитный клапан штуцера автоматически открывается, и вода поступает внутрь полого пильного вала. При вращении вала вода выбрасывается на пилы, за счет чего достигается их охлаждение.
При обработке сухих заготовок пользователю рекомендуется использовать охлаждение воздухом, для этого к тому же штуцеру подключается источник холодного воздуха. Такой способ охлаждения эффективно продлевает срок службы пил.
ЧУГУННАЯ МАССИВНАЯ ЛИТАЯ СТАНИНА, ПРОШЕДШАЯ ТОЧНУЮ МЕХАНИЧЕСКУЮ ОБРАБОТКУ ЗА 1 УСТАНОВ
ЧУГУННАЯ МАССИВНАЯ ЛИТАЯ СТАНИНА, ПРОШЕДШАЯ ТОЧНУЮ МЕХАНИЧЕСКУЮ ОБРАБОТКУ ЗА 1 УСТАНОВ
А также специальную термическую обработку для снятия внутренних напряжений металла. Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность станины, полностью исключает возможность возникновения вибрации даже при работе на высоких скоростях подачи или обработке массивных заготовок.
ВЫСОКОСКОРОСТНЫЕ ПРЕЦИЗИОННЫЕ ДИНАМИЧЕСКИ СБАЛАНСИРОВАННЫЕ ШПИНДЕЛИ
ВЫСОКОСКОРОСТНЫЕ ПРЕЦИЗИОННЫЕ ДИНАМИЧЕСКИ СБАЛАНСИРОВАННЫЕ ШПИНДЕЛИ
Отвечают всем требованиям автоматизированного современного производства, проходят обязательную предварительную обкатку перед установкой на станок, маркировку, балансировку. Шпиндели собраны на базе самых точных в мире подшипников известной фирмы NACHI (Япония).

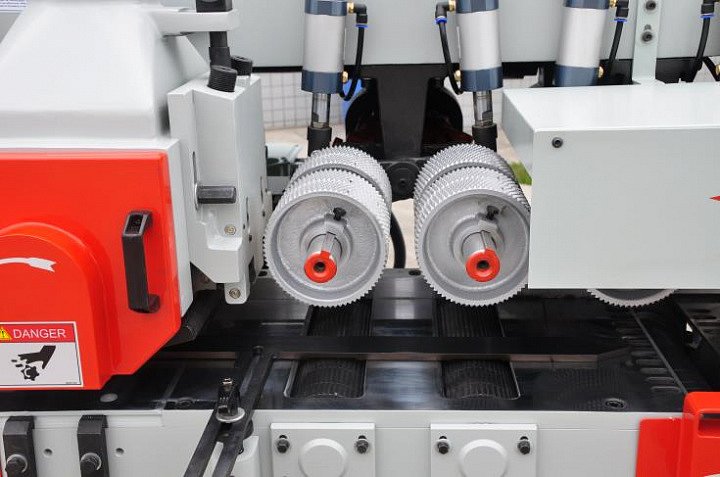

МОЩНАЯ СИСТЕМА ПОДАЧИ И ФИКСАЦИИ ПИЛОМАТЕРИАЛА
МОЩНАЯ СИСТЕМА ПОДАЧИ И ФИКСАЦИИ ПИЛОМАТЕРИАЛА
Система подачи состоит из оптимального количества приводных роликов (расположенных как в столе, так и над столом). В столе станка расположено 5 приводных ролика. Необходимы для протяжки массивных заготовок шириной до 200 мм, в том числе заготовок естественной влажности.

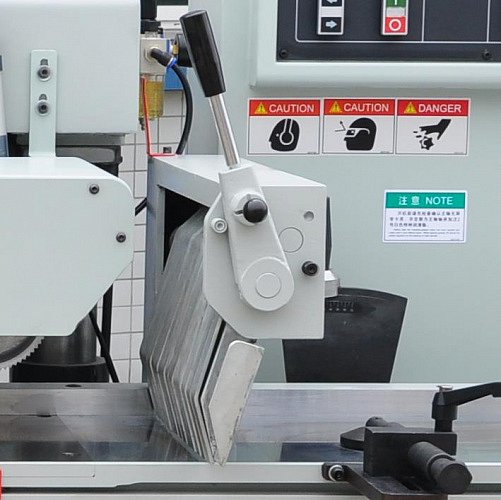

КОГТЕВАЯ ЗАЩИТА
КОГТЕВАЯ ЗАЩИТА
Установлена на станке и препятствует обратному выбросу заготовок. Благодаря данной системе соблюдаются нормы безопасности оператора станка. Когтевые лучи изготовлены из прочной стали.

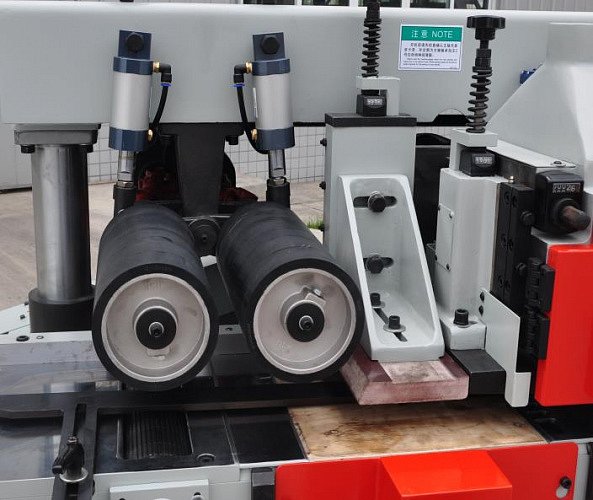

СПЕЦИАЛЬНОЕ ИСПОЛНЕНИЕ ВЕРХНЕГО ПРИЖИМА И ПЛИТЫ ПИЛЬНОГО УЗЛА
СПЕЦИАЛЬНОЕ ИСПОЛНЕНИЕ ВЕРХНЕГО ПРИЖИМА И ПЛИТЫ ПИЛЬНОГО УЗЛА
Изготовлены из текстолита и твердых пород древесины для удобства и быстрого формирования необходимого постава пил.

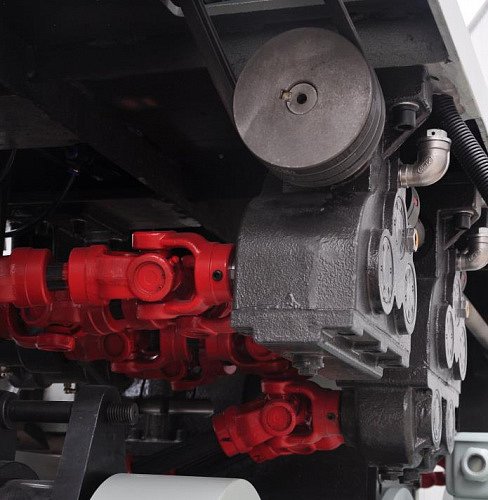

ЧУГУННЫЕ РЕДУКТОРЫ С КАРДАННЫМ ПРИВОДОМ ПРИЖИМНЫХ РОЛИКОВ
ЧУГУННЫЕ РЕДУКТОРЫ С КАРДАННЫМ ПРИВОДОМ ПРИЖИМНЫХ РОЛИКОВ
Мощная система подачи (передача крутящего момента) позволяет протягивать заготовки при максимальных режимах пиления, а литое исполнение редукторов позволяет избегать возникновения каких-либо вибраций.

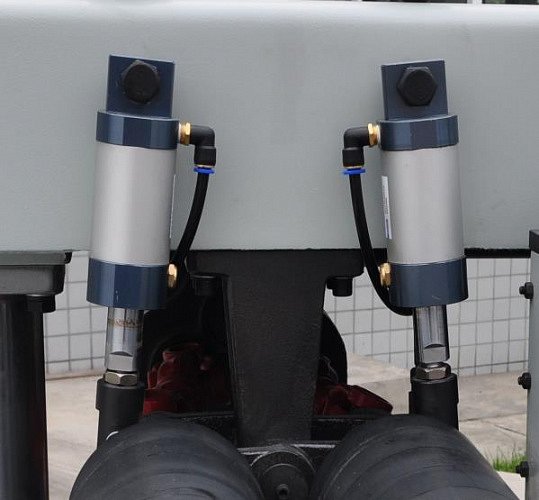

ПНЕВМАТИЧЕСКОЕ УПРАВЛЕНИЕ ПРИЖИМНЫМИ РОЛИКАМИ
ПНЕВМАТИЧЕСКОЕ УПРАВЛЕНИЕ ПРИЖИМНЫМИ РОЛИКАМИ
Это обеспечивает безупречное позиционирование заготовки в процессе обработки. Настройка усилия прижима производится быстро и удобно с центрального пульта управления.

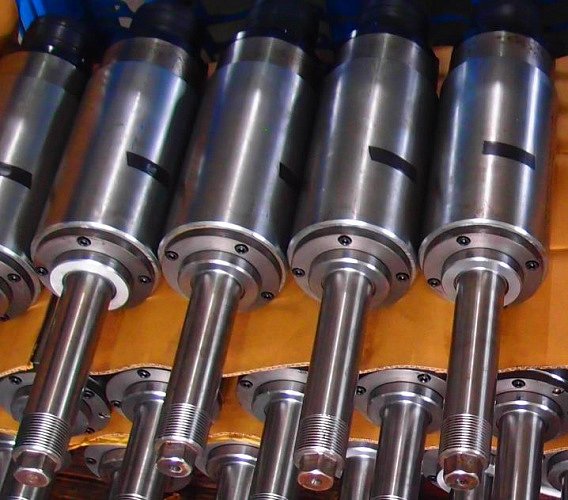

НАРУЖНЫЙ ДИАМЕТР ШПИНДЕЛЕЙ 40 ММ
НАРУЖНЫЙ ДИАМЕТР ШПИНДЕЛЕЙ 40 ММ
Позволяет обрабатывать заготовки шириной 200 мм, использовать дисковые пилы .

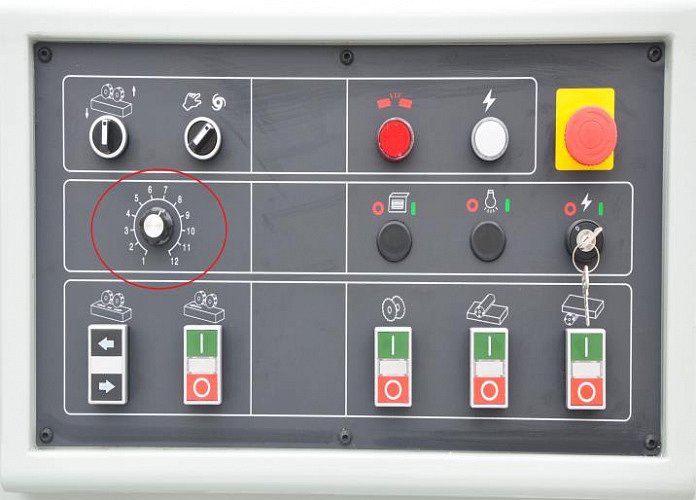

ЭЛЕКТРОННЫЙ ИНВЕРТОР
ЭЛЕКТРОННЫЙ ИНВЕРТОР
Для бесступенчатой регулировки скорости подачи заготовок в диапазоне от 10 до 36 м/мин используется частотный инвертор. Надежная и современная система позволяет достигать необходимых скоростей подачи при самых разных режимах пиления.

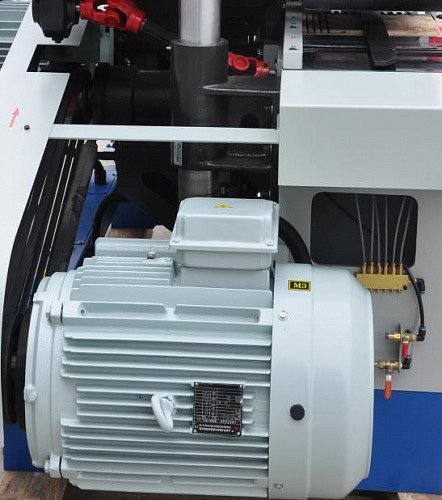

МОЩНОСТЬ ПРИВОДА ПИЛЬНОГО УЗЛА 22 КВт
МОЩНОСТЬ ПРИВОДА ПИЛЬНОГО УЗЛА 22 КВт
Позволяет устанавливать несколько дисковых пил диаметром до 250 мм с максимальной высотой пропила заготовки 75 мм. Для реализации возможностей двигателя такой мощности для передачи вращения используются специальные ремни трапецеидального поперечного сечения.

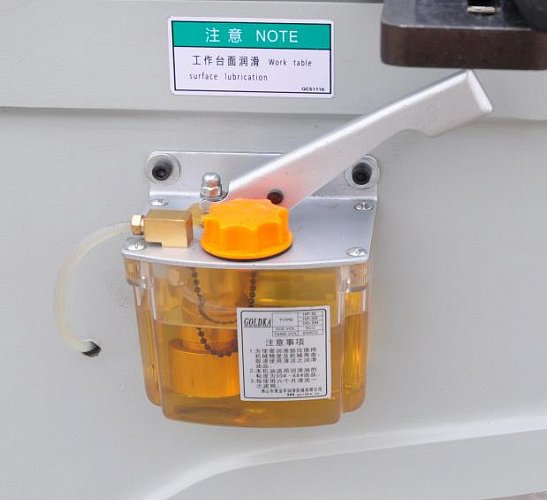

2 РУЧНЫХ НАСОСА ДЛЯ СМАЗКИ РАБОЧЕГО СТОЛА И УЗЛОВ
2 РУЧНЫХ НАСОСА ДЛЯ СМАЗКИ РАБОЧЕГО СТОЛА И УЗЛОВ
Со стороны подачи имеются два ручных смазочных насоса. Разрешается использовать только масла для направляющих с хорошими антикоррозийными свойствами.
Один насос предназначен для смазывания рабочего стола. Смазка облегчает движение заготовки и защищает поверхность стола, что особенно важно при обработке влажных и смолистых заготовок. Другой насос предназначен для централизованного смазывания поверхностей скольжения. Каждая точка смазки оснащена клапаном для регулировки объема подачи масла.

Наши преимущества

  • Станок Quadro 320 SAW TARUKI – отлично подходит для изготовления брусков Таруки, брусков для мебельного щита. Предназначен для продольного двухстороннего фрезерования в размер по толщине заготовок из древесины с дальнейшей продольной распиловкой калиброванной заготовки на доски, бруски заданной толщины, а также раскроя досок на заготовки заданной ширины.

Характеристики

Модель
Максимальная толщина заготовки мм
Скорость подачи м/мин
Мощность привода подачи кВт
Максимальная ширина заготовки мм
Минимальная толщина строгания мм
Диаметр ножевого вала мм
Скорость вращения строгального вала об/мин
Скорость вращения пильного вала об/мин
Мощность привода нижнего строгального вала кВт
Мощность привода верхнего строгального вала кВт
Мощность привода пильного вала кВт
Мощность привода подъемника пильного вала кВт
Мощность привода траверсы кВт
Общая мощность кВт
Диаметр нижнего строгального вала (диаметр фрез х диаметр посадочный) мм
Диаметр верхнего строгального вала (диаметр фрез х диаметр посадочный) мм
Диаметр пильного узла (диаметр фрез х диаметр посадочный) мм
Диаметр патрубков стружкоприемника мм
Габаритные размеры (Д х Ш х В) мм
Вес кг
320SAW TARUKI
75
10 - 36
3
200
15
40
6000
4500
4
5,5
22
0,75
0,37
35,62
102 - 125 x 40
105 - 150 x 40
250 x 40
120 x 3
2950 x 1320 x 1500
3300
