Ленточно-делительный станок QUADRO. Модель HP-66 PRO

Шкивы станка выполнены из специальной легированной стали, которые проходят динамическую балансировку, в виду чего полностью отсутствует вибрация при работе, а пиление происходит легко и мягко. Пильный узел защищен кожухом с легким доступом для контроля, обслуживания и замены ленточных пил.

Увеличенная ширина шкивов 44 мм, а так же увеличенный вес позволяет повысить скорость подачи до 45 м/мин, что позволяет увеличить производительность, без снижения качества готовой продукции. Стабильно высокое качество так же обеспечивает установка пильных лент шириной 55 мм.

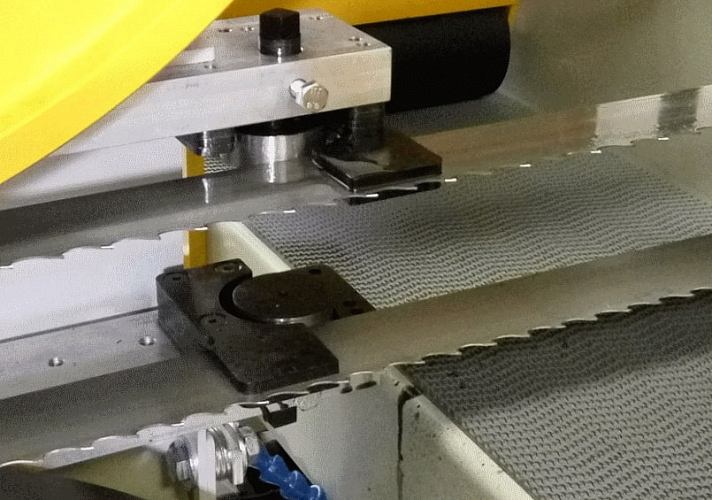

Предназначен для восприятия нагрузок от пильной ленты во время пиления, а также предотвращает ее вибрацию, что положительно сказывается на точности распиловки и увеличивает ресурс ленты. Данные ограничители четко контролируют положение лент и гарантируют высокое качество распила.

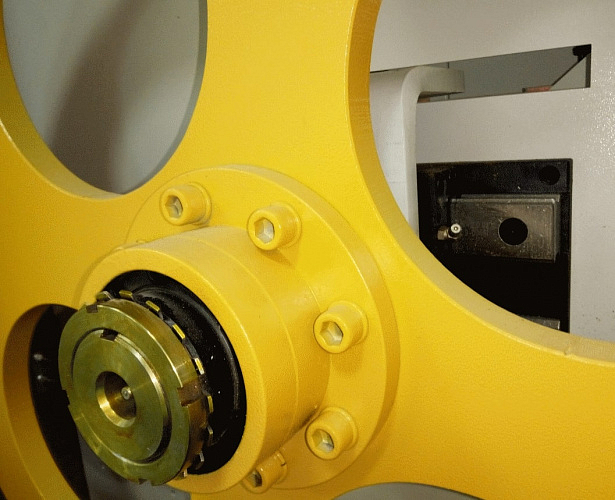

Все трущиеся и вращающиеся узлы и детали станка (подшипники шкивов, направляющие) оснащены индивидуальными пресс – масленками, которые расположены в легкодоступном месте. Это существенно сокращает срок проведения технического обслуживания оборудования и, как следствие, повышает его производительность.

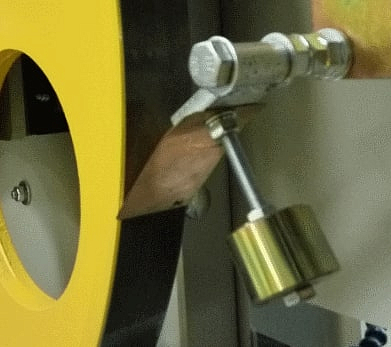

В процессе работы обод пильного шкива очищается от смолы, опилок и т.д., что предохраняет пильную ленту от соскакивания со шкивов.

Подача очищающей жидкости производится с помощью форсунок. Для работы данной системы необходим сжатый воздух (компрессор).

Данная опция препятствует налипанию опила на пильную ленту и шкивы, что обеспечивает идеальное качество пропила, в том числе при распиловке смолянистых пород.

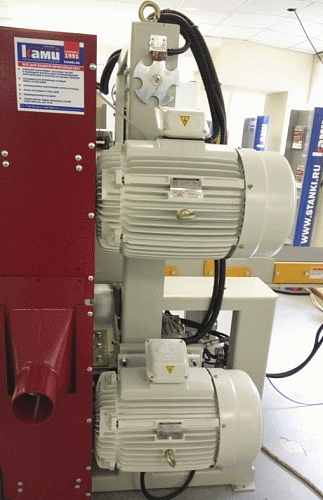

Вращение шкивов осуществляется с помощью мощных электродвигателей по 22 кВт и клиноременной передачи. Мощности двигателей достаточно, чтобы с легкостью справляться с пилением даже твердолиственных пород.

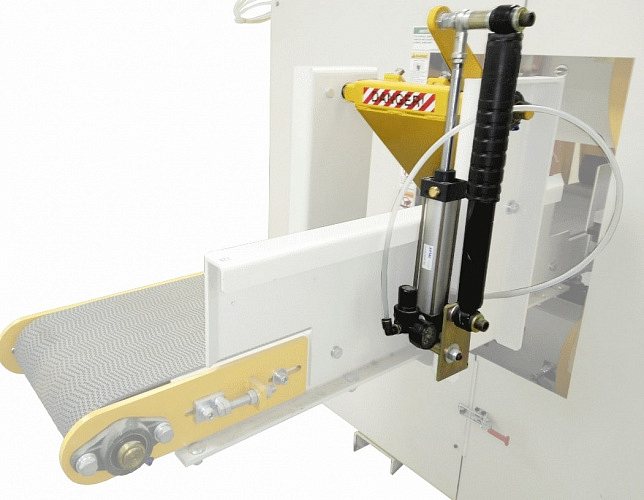

Подающие вальцы с пневматическим прижимом обеспечивают надежную подачу и точное базирование заготовки. Система регулировок позволяет настроить вальцы на нужный размер заготовки и отрегулировать прижим.

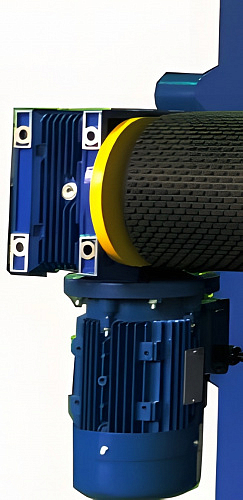

Транспортерная лента приводится в движение электромотором мощностью 1,5 кВт с инвертором, который обеспечивает высокую скорость подачи при пилении – до 45 м/мин. Данная система, в отличие от гидравлической, проще в эксплуатации, она не перегревается и не требует сезонной замены гидравлической жидкости.

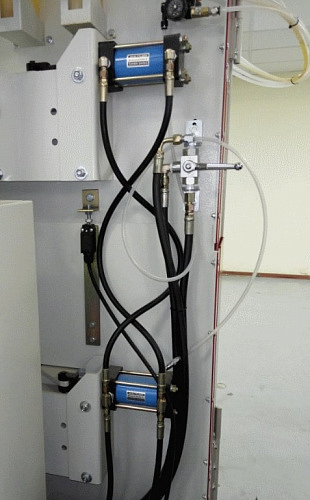

Натяжение пильных лент во время работы станка осуществляется автоматически с помощью гидроцилиндров. Применение гидравлики позволяет более точно отслеживать и компенсировать нагрев и удлинение пильной ленты по сравнению с механическими системами натяжения.

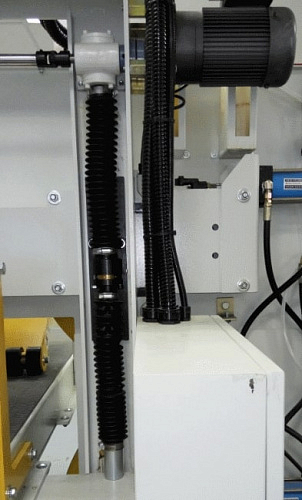

На станке вертикальное перемещение пильных узлов осуществляется с помощью высокоточных винтовых пар, которые приводятся в движение от вспомогательного электродвигателя и контролируется с помощью контроллера, выведенного на пульт управления.

Обеспечивается точная и быстрая перенастройка пильных узлов на заданный размер. Электронный программатор позволяет выставлять размер с точностью до десятых долей миллиметра.

На пульте управления расположены кнопки запуска и остановки, управление подающим транспортером и натяжением ленточных пил, настройки пильных узлов на заданный размер с точностью до 0,1мм.

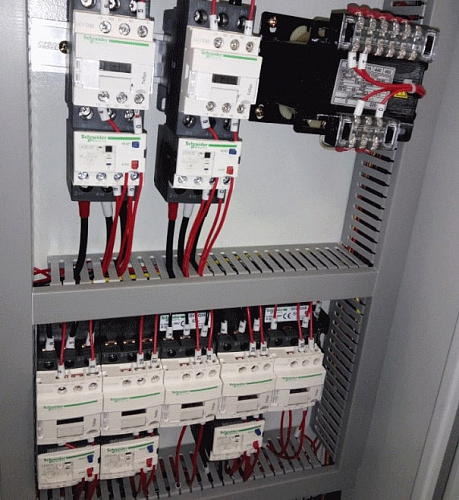

Электрооборудование отвечает всем современным нормам и стандартам по безопасности и обеспечивает безопасное обслуживание станка оператором.

На станке используется электрооборудование только мировых производителей таких как SCHNEIDER Electric и ABB.
