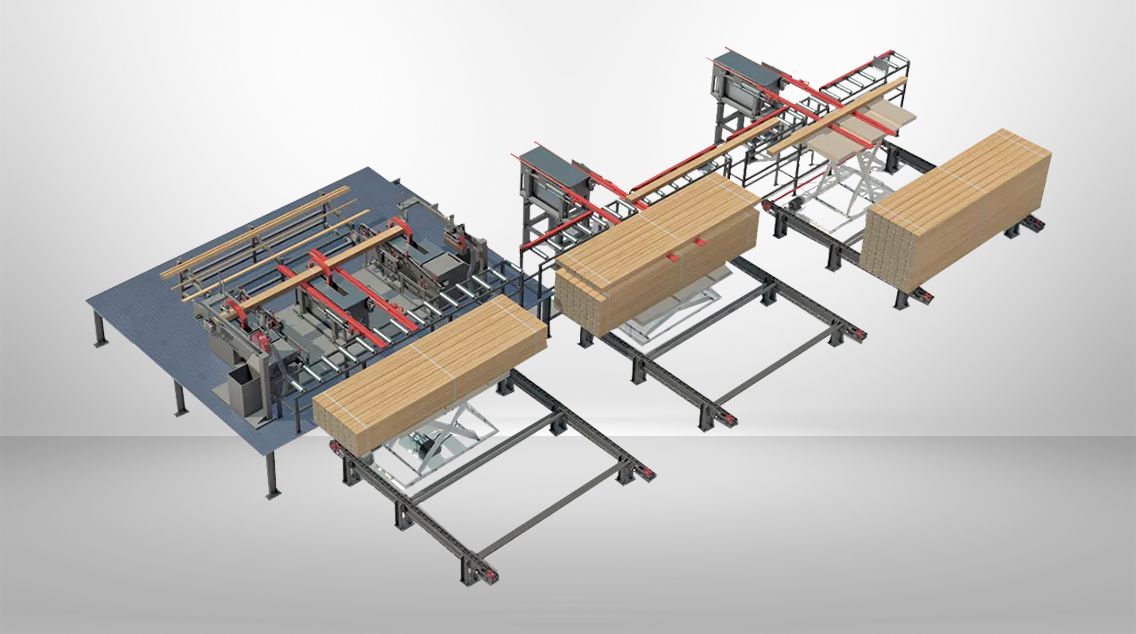

Линия обвязки и чистовой торцовки погонажных изделий (таруки) с автоматической укладкой

Характеристики

Макс. сечение заготовки мм 220 x 180

Макс. длина заготовки мм 6000

Макс. скорость обвязки шт./мин 7

Задать вопрос менеджеру 8 (800) 505 89 91

Цена по запросу

Получить предложение Запрос на лизинг

Назначение

Обвязка полипропиленовой лентой пачки заготовок погонажных изделий (Вагонка, доска пола, таруки и проч.) с приторцовкой в чистовой размер и автоматической укладкой в штабель. Работа в автоматическом режиме с возможностью дооснащения дополнительными модулями складирования обвязанных пачек в штабели.

Область применения

Станок применяется на средних и крупных деревообрабатывающих производствах по выпуску погонажных изделий для упаковки готовой продукции в автоматическом режиме.

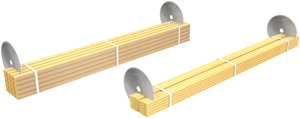

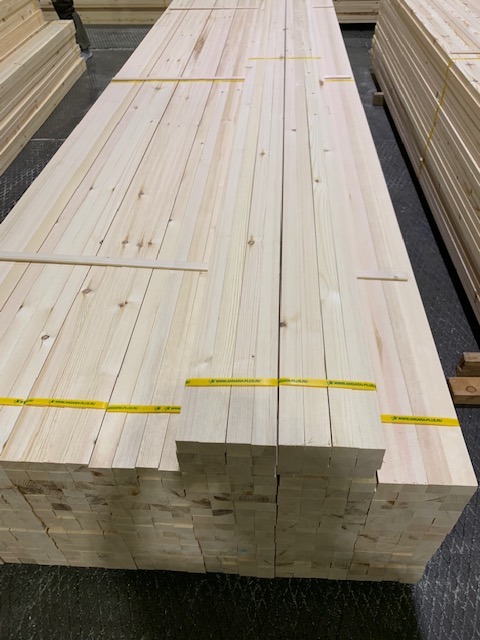

Получаемые изделия

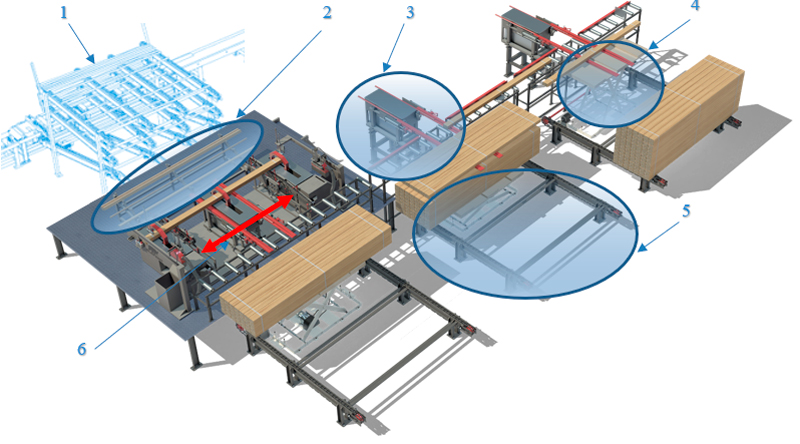

Конструктивные особенности

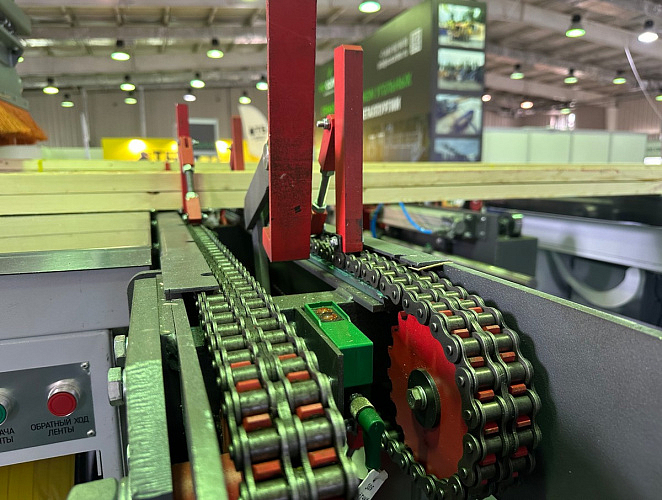

ПОДАЮЩАЯ ПРИВОДНАЯ И СДЕРЖИВАЮЩАЯ ЦЕПЬ

Двурядная приводная и сдерживающая цепь с упорами для фиксации пачки заготовок перед узлами обвязки.

Фотоэлемент для отсчёта количества пачек в одном слое укладываемого пакета. Программируется на пульте управления.

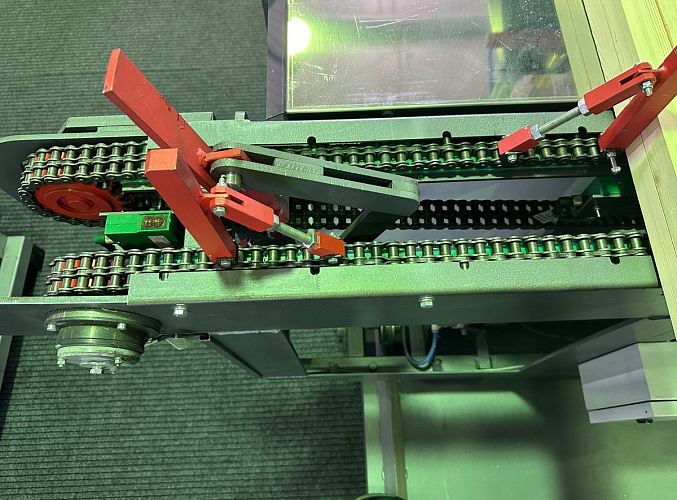

УПОР ПНЕВМАТИЧЕСКИЙ ДЛЯ УДЕРЖАНИЯ ПАЧКИ

Упор для удержания пачки перед захватом приводным упором.

Устройство торможения неприводной цепи – для максимального уплотнения пачки перед узлом обвязки.

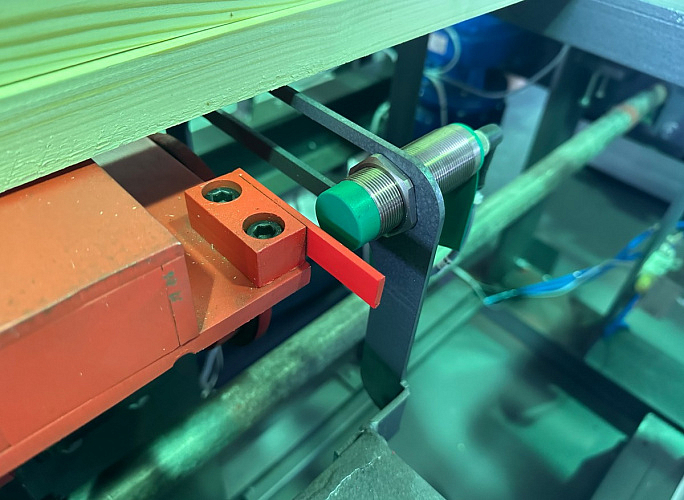

ДАТЧИКИ ИНДУКЦИИ

Линия оснащена датчиками индукции для бесперебойной работы в непрерывном режиме.

Отсутствие заклинивания и выхода из строя.

ЭЛЕКТРОМЕХАНИЧЕСКИЙ ПРИВОД РАБОТЫ ВИЛ

Электромеханическое перемещение вил для послойной укладки пачек. Передача зубчатая рейка-шестерня – быстро и надёжно.

ПНЕВМОПРИЖИМ ПАЧКИ

Верхний пневматический прижим пачки при обвязке полипропиленовой лентой.

Для надёжной фиксации и максимально плотного формирования пачки.

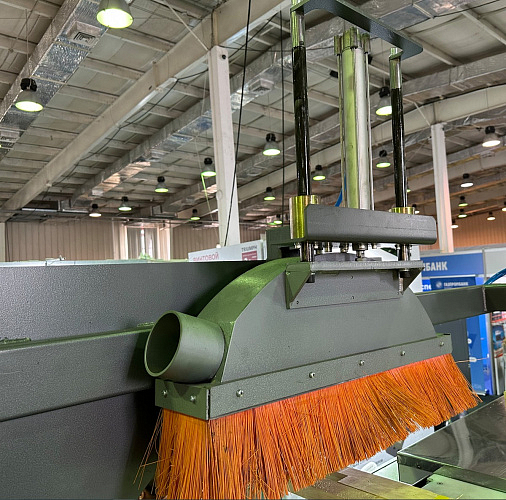

КОЖУХИ ДЛЯ ПИЛЬНЫХ ДИСКОВ

С аспирационными выводами Ø100 мм под вытяжку опила.

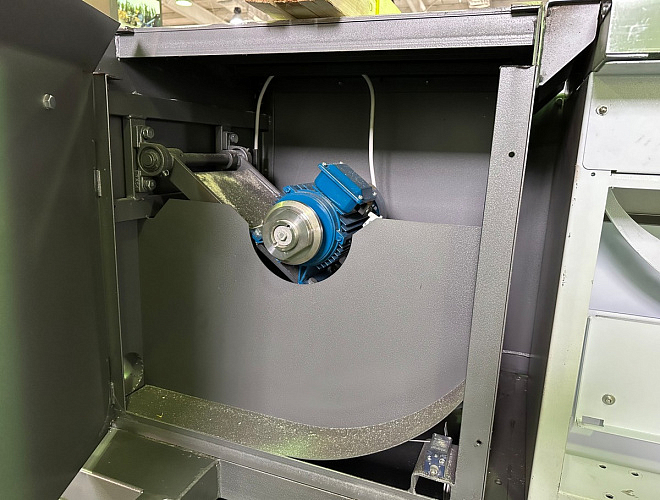

ДОСТУП С ПИЛЬНЫМ ДИСКАМ

Быстрый доступ для обслуживания и замены пильного диска.

АВТОМАТИЧЕСКИЕ УПАКОВОЧНЫЕ СТАНКИ

Скоростные упаковочные станки для обвязки полипропиленовой лентой с откидным направляющими. Быстрый доступ к катушкам для замены ленты. Простая и удобная заправка лент в механизм протяжки.

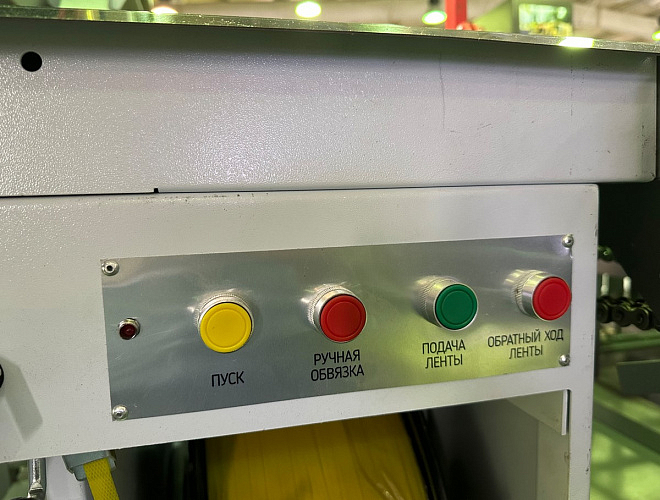

АВТОМАТИЧЕСКОЕ И РУЧНОЕ УПРАВЛЕНИЕ

Авто и ручное управление узлами обвязки для регулировок и настроек на необходимый режим работы линии.

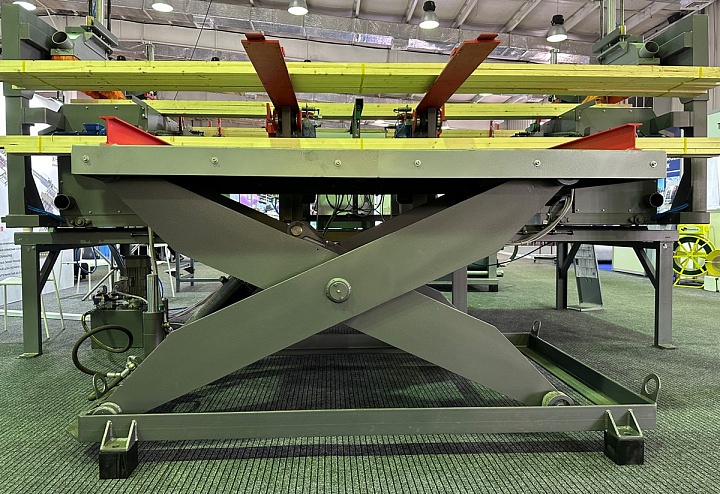

ГИДРАВЛИЧЕСКИЙ НОЖНИЧНЫЙ ПОДЪЁМНЫЙ СТОЛ

Опциональное оснащение.

Мощный стол для складирования штабеля с автоматическим опусканием в процессе работы.

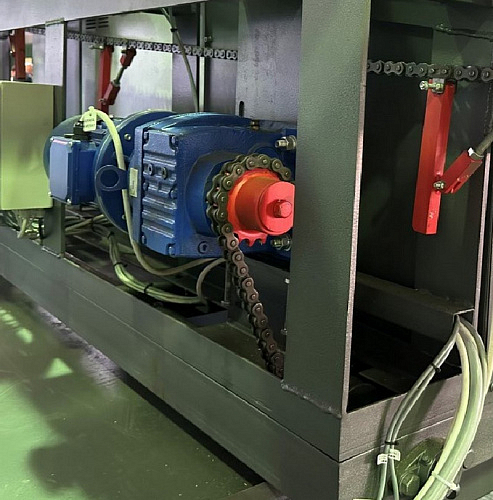

ЭЛЕКТРОМЕХАНИЧЕСКИЙ ПРИВОД ПРАВОЙ И ЛЕВОЙ КАРЕТОК

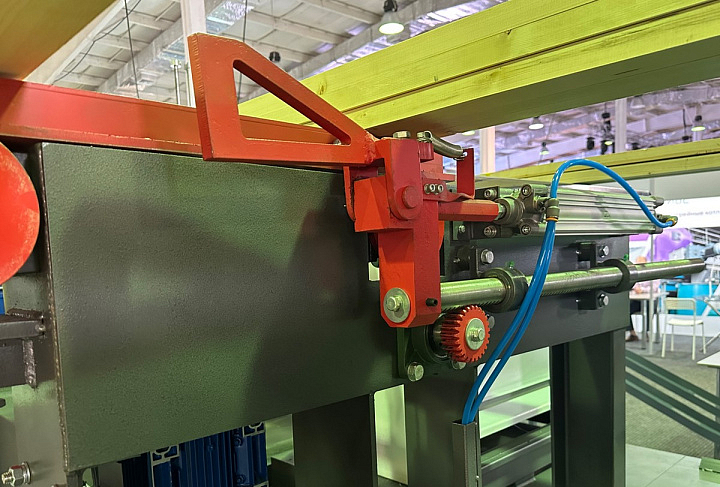

УПОРЫ ДЛЯ ПЕРЕМЕЩЕНИЯ ПАЧКИ

С пружинным механизмом возврата в рабочее положение по высоте. Пневматический цилиндр с зубчатой передачей для синхронного перемещения обоих упоров.

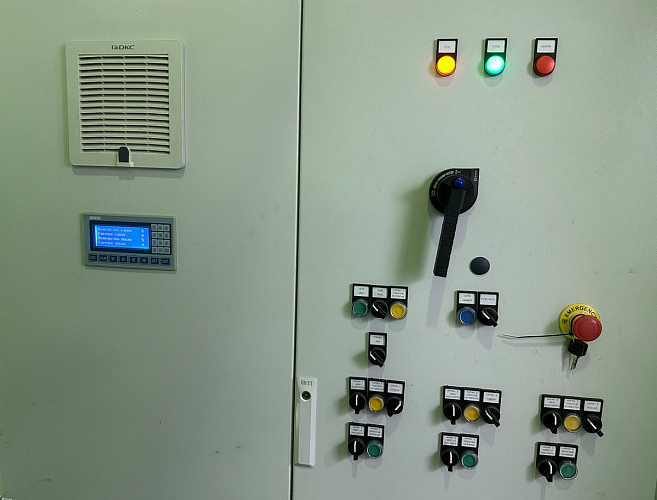

УДОБНАЯ ПАНЕЛЬ УПРАВЛЕНИЯ

Электрощит управления, отвечающий самым высоким и современным требованиям, имеет полную электрозащиту, имеет дублирующее управление, световую индикацию и максимальную степень надежности.

Электрическая панель осуществляет автоматическое или ручное управление всеми функциями процесса работы.

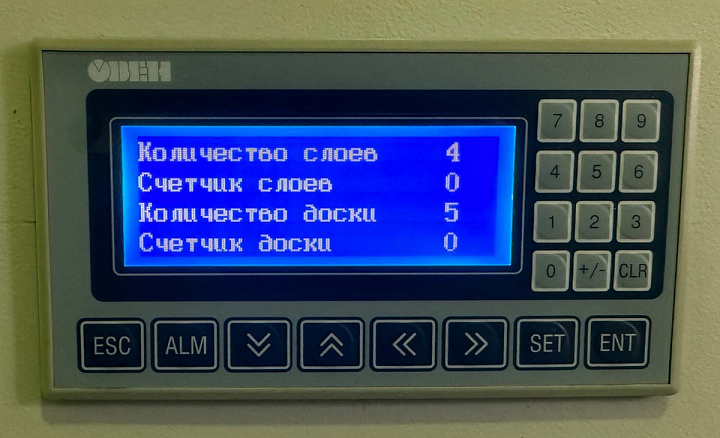

ПРОГРАММАТОР ОВЕН

Дополнительная комплектация

3-этажный сортировочный поперечный конвейер
Сортировочная "лесенка" перед упаковкой
Дополнительная станция штабелирования, включая роликовый транспортёр (заказывается при первичном изготовлении)
Гидравлический ножничный подъёмный стол
Поперечный цепной транспортёр для освобождения зоны штабелирования
Моторизованное перемещение правой и левой кареток
Увеличенное расстояние между крайними каретками и торцовочными узлами - до 6 м

Характеристики

Модель

Общая мощность кВт

Минимальное сечение упаковываемого материала мм

Максимальное сечение упаковываемого материала мм

Ширина полипропиленовой ленты мм

Размер катушки полипропиленовой ленты мм

Посадочный размер катушки ленты мм

Скорость обвязки шт./мин

Расстояние между торцовочными узлами мм

Мощность привода транспортёра с упорами кВт

Мощность привода перемещения кареток по длине кВт

Мощность торцовочной пилы кВт

Диаметр пильного диска мм

Посадочный диаметр дисковых пил мм

Мощность привода выдвижных вил кВт

Давление в пневмосистеме атм

Размер аспирационных патрубков пилы мм

Габаритные размеры (Д х Ш х В) мм

Вес кг

Линия обвязки и чистовой торцовки

22,5

55 x 80

220 x 180

9 - 15

400 - 500

200 - 210

5 - 7

2950 - 4100 (6000*)

1,1 x 2 шт.

1,1 x 2 шт.*

3 x 2 шт.

400 - 600

1,1 x 2 шт.

100 x 2 шт.

2800 x 4700 x 2000

3500
