Диапазон перемещения осей мм X - 3025, Y - 1890, Z - 760
Шпиндель кВт 2 x 7,5
Частота вращения об/мин 24 000
Смена инструмента: ручная, автоматическая
Тип рабочего стола вакуумные траверсы с пневмоподготовкой
Загрузка материала ручная
Стойка управления OSAI
Вес кг 5600
Получаемые изделия
Конструктивные особенности

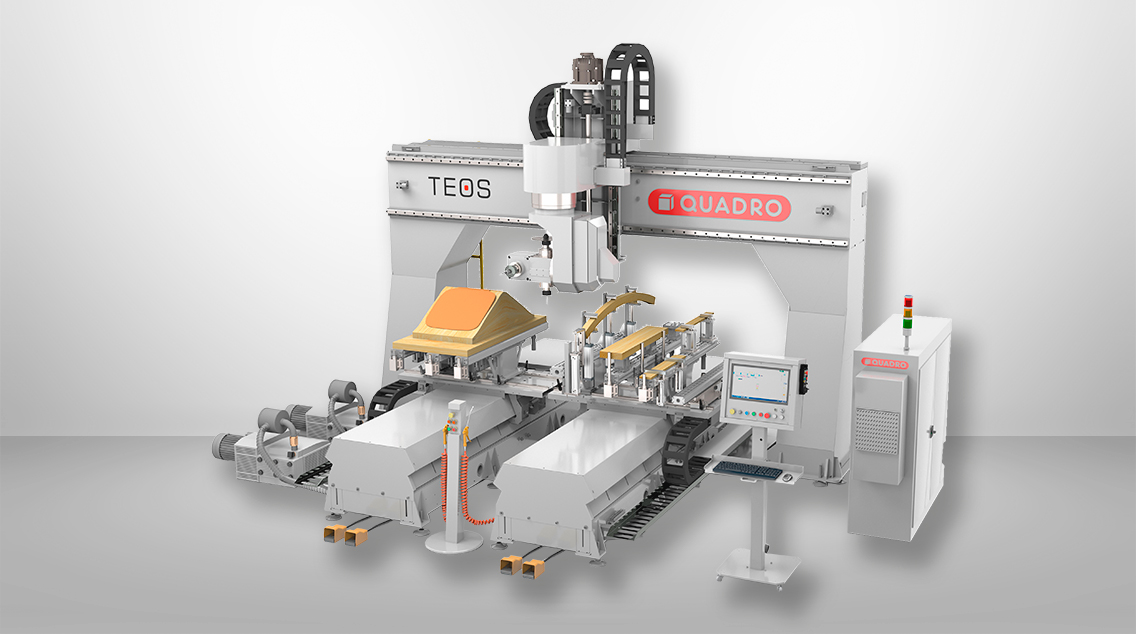

Обрабатывающие центры TEOS в базовой комплектации оснащаются двумя независимыми подвижными столами с программным управлением для работы в полноценном маятниковом режиме или синхронизированы и работать в режиме «Тандем» для обработки крупногабаритных деталей. Вакуумные траверсы позволя
Высокая точность перемещения по осям обеспечивается сервосистемой с абсолютными энкодерами и обратной связью, новейшей серии Σ7 от мирового лидера в данной области. Серия Σ7 работает на запатентованной системе цифровой передачи данных – Mechatrolink., что позволяет защитит
Два шпинделя с выходом на две стороны, имеют цанговые зажимы ER40 и максимальную частоту вращения ротора 24 000 об/мин. Мощность каждого шпинделя 7,5 кВт. Данная конфигурация позволяет одновременно использовать 4 инструмента и производить его смену между операциям
Уже в базовой комплектации обрабатывающие центра TEOS оснащаются автоматическим датчиком калибровки инструмента. Замер длины инструмента осуществляется путем его приближения и касания контактного элемента датчика, после чего полученные данные (длина) автомат
Электрошкаф и вся проводка, а так же их маркировка, выполнены по европейским стандартам. Применяются только качественные электрокомпоненты от французского производителя Schneider Electric.
Во время работы электрокомпоненты выделяют большое количества тепла, особ
Обрабатывающие центры TEOS, оснащаются полностью цифровой системой числового программного управления (ЧПУ). Это одна из самых доступных и надежных систем управления. Она успешно эксплуатируется, в том числе и на пяти осевом оборудовании ведущих европейских производите
Дополнительная комплектация
|
РАБОЧИЕ СТОЛЫ, МОДИФИКАЦИЯ «FLAT» Доступна возможность установки плоских рабочих столов с вакуумной подготовкой и резьбовыми отверстиями для механического крепления изделий. Teos: Площадь стола: 1 160 х 1 160мм; Площадь двух столов: 1 160 х 2 300 мм. |
|
ФРЕЗЕРНАЯ ГОЛОВА МОД. «2 + 1 ATC» АВТОМАТИЧЕСКАЯ СМЕНА ИНСТРУМЕНТА ATC - Automatic Tool Changer. Для более сложных задач, где требуется большее 4 инструментов в одной программе обработки, доступна фрезерная голова со шпинделем с автоматической сменой инструмента мощностью 12,0 кВт, 24 000 об/мин, инструментальный патрон HSK-63F x ER-40. Так же сохраняется один шпиндель с выходом на два инструмента, в который устанавливается наиболее часто используемый инструмент. Всего одновременно устанавливается 3 инструмента. |
|
МАГАЗИН При установке шпинделя с автоматической сменой инструмента, обрабатывающий центр комплектуется магазином карусельного типа на 8 позиций. |
|
СПЕЦИАЛЬНЫЙ ПАТРОН ДЛЯ ОДНОВРЕМЕННОЙ ФИКСАЦИИ ДИСКОВОЙ ПИЛЫ И КОНЦЕВОЙ ВОГО ИНТРУМЕНТА Оснащены вакуумной подготовкой, двумя вакуумными насосами и боковыми пневмозажимами. Позволяют очень просто и эффективно фиксировать практически любые заготовки. Два рабочих стола позволят работать в маятниковым режиме или одновременно на двух столах при габаритных изделиях. |
|
БОКОВЫЕ ПНЕВМАТИЧЕСКОЕ ЗАЖИМЫ Надежно фиксируют узкие заготовки, площади поверхности которых недостаточно для удержания вакуумом. Так же их можно использовать без вакуума, что позволит экономить на электроэнергии и снизить уровень шума в цехе. |
|
УПОРЫ ПНЕВМАТИЧЕСКИЕ ФРОНТАЛЬНЫЕ И БОКОВЫЕ Позволяют безошибочно базировать заготовки без шаблонов и сократить брак, связанный с их неправильной установкой. |
|
ВАКУУМНЫЕ ПОДУШКИ Для специальных обработок преимущественно плитных материалов. |
